Ru

Раздел

03

14

14

<J2M90601A>

Подключения

При выполнении или изменении под-

ключений, обязательно отключите

питание и отсоедините силовой

кабель от розетки.

После завершения всех подключе-

ний между устройствами подключите

силовой кабель.

Подключите видеовыход проигры-

вателя напрямую к телевизору.

Данный проигрыватель поддерживает

технологию защиты от аналогового

копирования. Поэтому картинка может

не отображаться соответствующим

образом при подключении к телеви-

зору через DVD-рекордер/ видеомаг-

нитофон или при воспроизведении

выходного материала проигрывателя,

записанного на DVD-рекордере/ видео-

магнитофоне. Более того, картинка

может не отображаться соответствую-

щим образом из-за защиты от копи-

рования при подключении проигры-

вателя к телевизору со встроенным

видеомагнитофоном. Для получения

более подробной информации обра-

титесь к производителю телевизора.

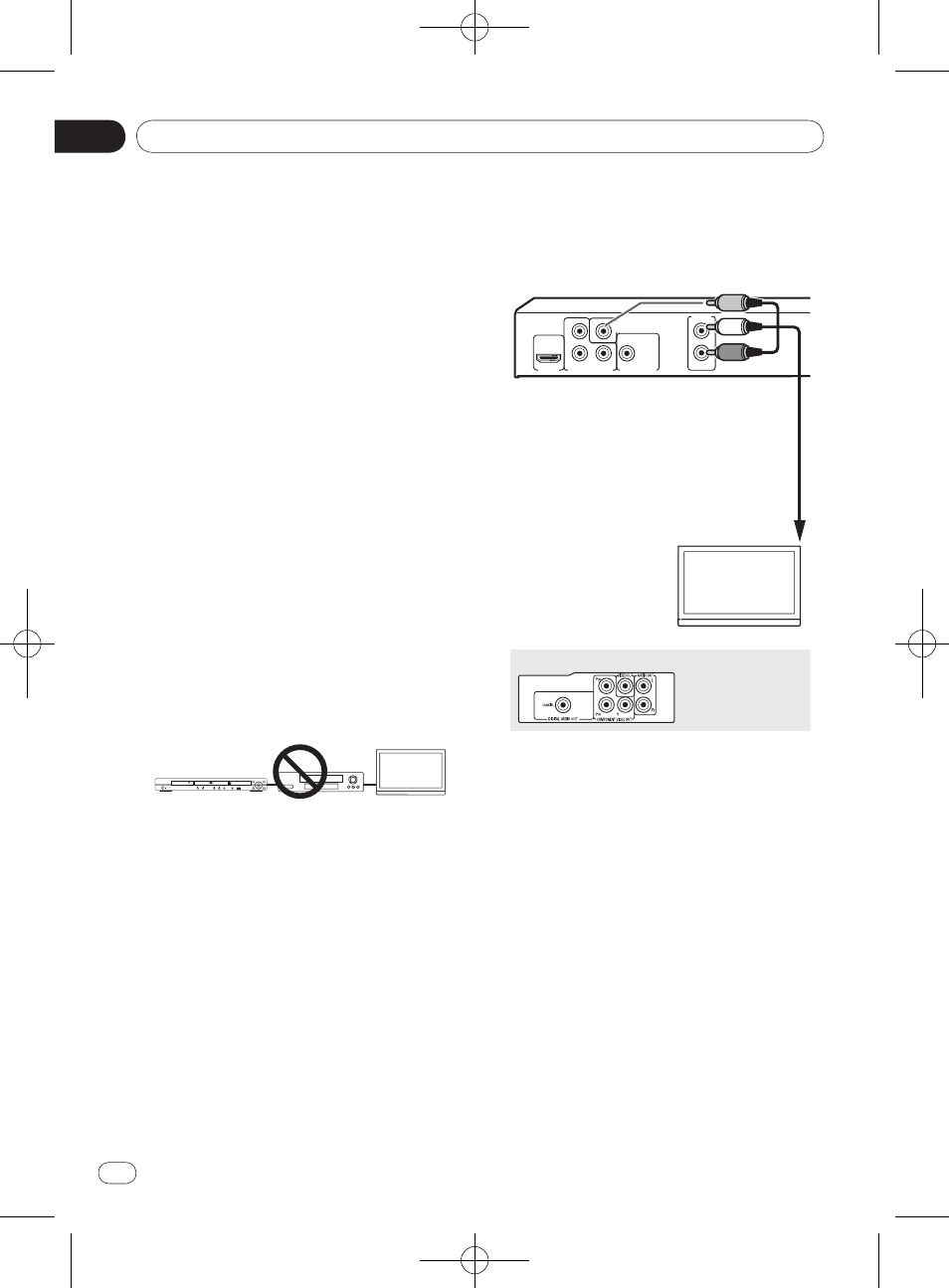

Подключение через

аудио/ видеокабель

P

R

P

B

Y

COAXIAL

COMPONENT VIDEO OUT

DIGITAL AUDIO OUT

AUDIO OUT

HDMI OUT

L

R

VIDEO

OUT

Телевизор

Задняя панель проигрывателя (DV-420V)

Красный

Белый

К терминалам

аудио/видеовхода

Желтый

Кабель

аудио/видео

(поставляется)

Задняя панель проигрывателя (DV-320)

Подключение через

кабель SCART AV

Можно выбрать видеосигнал для

вывода (

А/ V вых. SCART на стр. 35).

Коннектор SCART AV также выводит

аналоговые аудиосигналы.
