Подключение
03
22
Ru

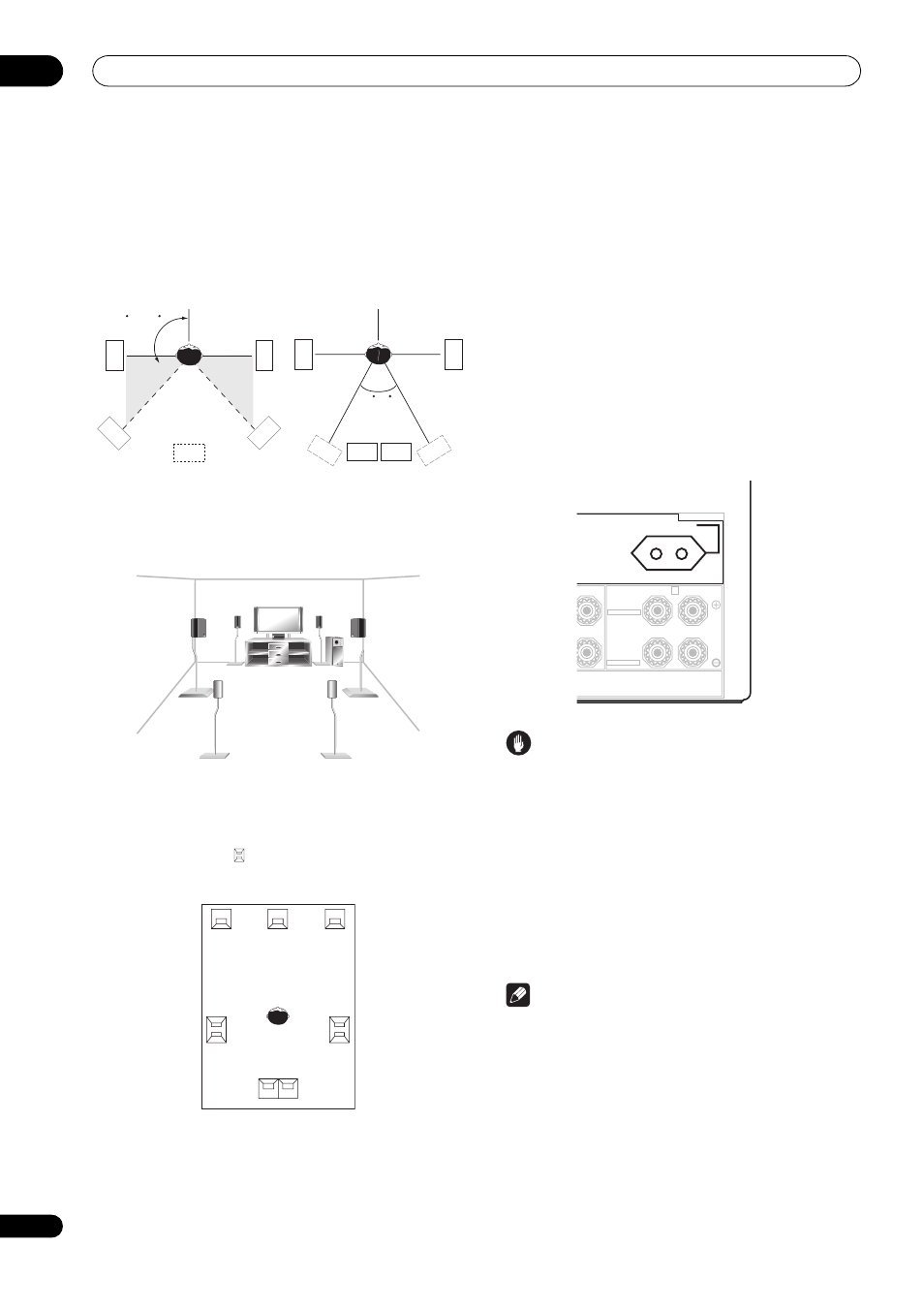

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На
первой схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. B)
показано размещение с двумя задними
громкоговорителями объемного звучания.
Установка громкоговорителей, 7.1-канальная схема:
объемный вид
Настройка системы громкоговорителей THX
Если в распоряжении имеется полная система
громкоговорителей THX, следуйте инструкциям на схеме
ниже. Обратите внимание, что громкоговорители
объемного звучания ( обозначает громкоговорители с
двухполюсным излучением) должны звучать под углом,
параллельно слушателю.
Если используются два задних громкоговорителя объемного
звучания, THX рекомендует разместить их на одинаковом
расстоянии от точки прослушивания, чтобы вы смогли
воспользоваться преимуществами функции ASA. Для
получения дополнительной информации см. раздел
Расширенное расположение громкоговорителей (ASA) на
стр. 78
.
См. также раздел Положение задних громкоговорителей
объемного звучания на стр. 48 для установки настроек,
обеспечивающих наилучшее звучание при
использовании режима Home THX (на стр. 32).
Выходы питания переменного тока
Питание, подающееся через эти выходы, включается и
выключается при помощи выключателя электропитания
ресивера. Общая электрическая потребляемая мощность
подключенного оборудования не должна превышать 100
Вт.
Предупреждение
• Не подключайте телевизор, монитор, обогреватель
или подобные устройства к выходам питания
переменного тока данного изделия.
• Не подключайте устройства с высоким
энергопотреблением к разъему питания переменного
тока во избежание перегрева или возгорания. Это
также может вызвать неисправности ресивера.
• Поскольку потребляемая мощность низкочастотного
громкоговорителя или усилителя мощности при
прослушивании источников с высокой громкостью
может превышать максимальное значение 100 Вт,
оборудование данных типов не следует подключать к
розетке питания переменного тока.
Примечание
• Данное устройство следует выключать от сети,
извлекая вилку кабеля питания из розетки, если
устройство не будет использоваться в течение
долгого времени (например, если вы уезжаете в
отпуск).
a
a
/6
ɅɈ
/6ɅɈ
56
ɉɈ
56ɉɈ
6%ɁɈ
/6
ɅɈ
56
ɉɈ
6%/
ɅɁɈ
6%/
ɅɁɈ
6%5
ɉɁɈ
6%5
ɉɁɈ
ɪɢɫ$
ɪɢɫ%
FL
LS
Surround
Surround back
Surround
SBL
SBR
RS
C
FR
B
L
R
L
(Single)
SURROUND BACK /
SELECTABLE
SELECTABLE
SWITCHED 100W MAX
AC OUTLET
