Глава 3:
Подключение
Внимание
• Перед выполнением или изменением схем
подключения обязательно отсоедините кабель
питания от электророзетки.

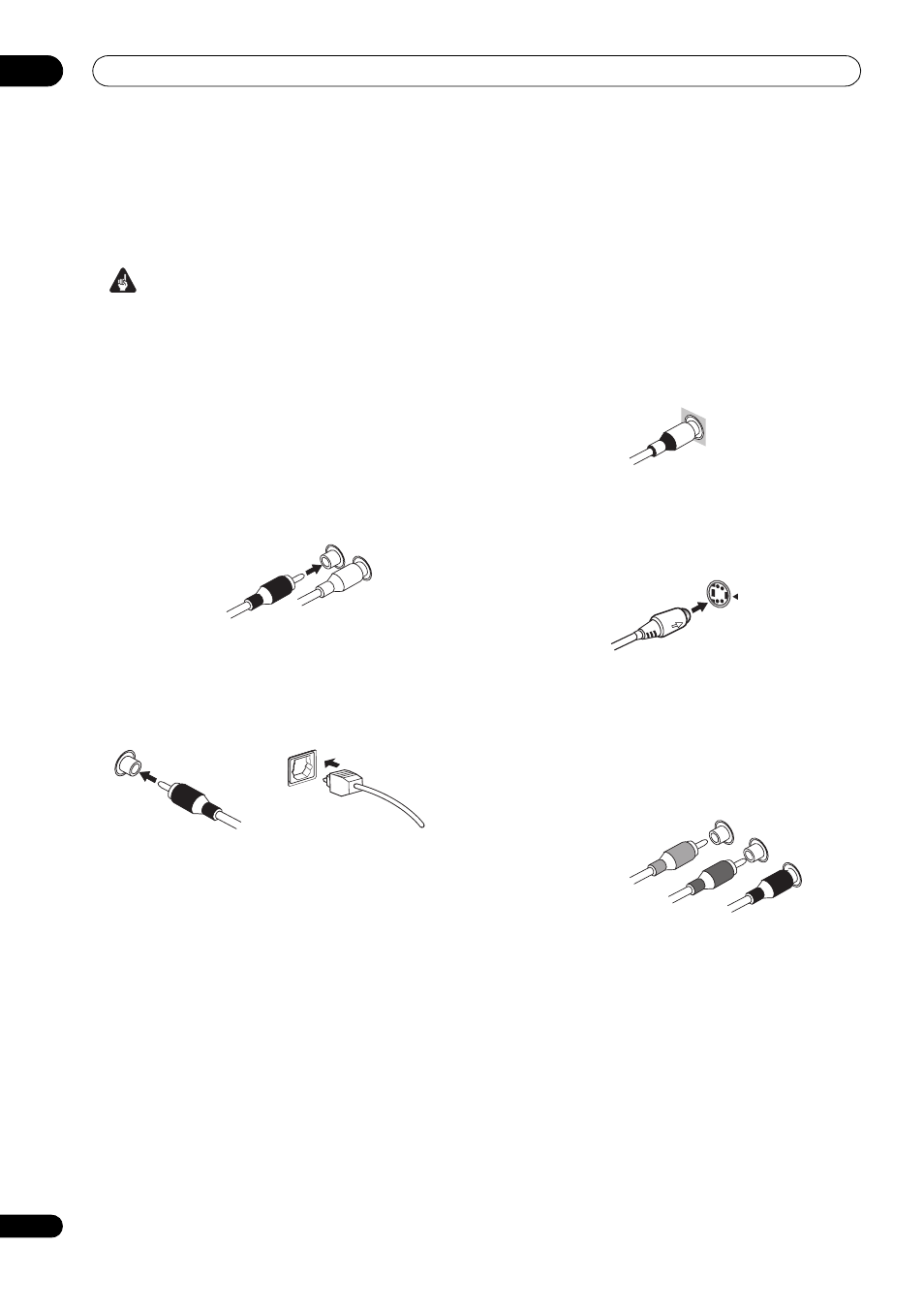

О типах кабелей
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов
используйте стереофонические аудиокабели RCA. Эти
кабели имеют типичную красную и белую маркировку, и
необходимо подключить красные штекеры к разъемам R
(правый), а белые – к разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели или
оптические кабели.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об
острые углы.
• Для коаксиального цифрового подключения также
можно использовать стандартный видеокабель RCA.
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей, и их следует использовать для
подключения к разъемам композитного видео. Их
штекеры, в отличие от аудиокабелей, имеют желтую
маркировку.
Кабели S-video
Кабели S-video обеспечивают более качественное
изображение, чем стандартные видеокабели RCA,
раздельно передавая сигналы яркости и цветности.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от
источника видеосигнала обеспечивают кабели
компонентного видео. По этим кабелям передается
телевизионный цветовой сигнал, разделенный на сигнал
яркости (Y) и сигналы цветности (P
B
и P
R
). Таким образом
устраняются взаимные помехи между сигналами.
ɉɪɚɜɵɣ
ɤɪɚɫɧɵɣ
Ⱥɧɚɥɨɝɨɜɵɟɚɭɞɢɨɤɚɛɟɥɢ
Ʌɟɜɵɣɛɟɥɵɣ
Ʉɨɚɤɫɢɚɥɶɧɵɣ
ɰɢɮɪɨɜɨɣɚɭɞɢɨɤɚɛɟɥɶ
Ɉɩɬɢɱɟɫɤɢɣɤɚɛɟɥɶ
ɋɬɚɧɞɚɪɬɧɵɟɜɢɞɟɨɤɚɛɟɥɢ5&$
69LGHR
Ɂɟɥɟɧɵɣ<
ɋɢɧɢɣ3
%
Ʉɪɚɫɧɵɣ3
5
Ʉɚɛɟɥɢɤɨɦɩɨɧɟɧɬɧɨɝɨɜɢɞɟɨ
