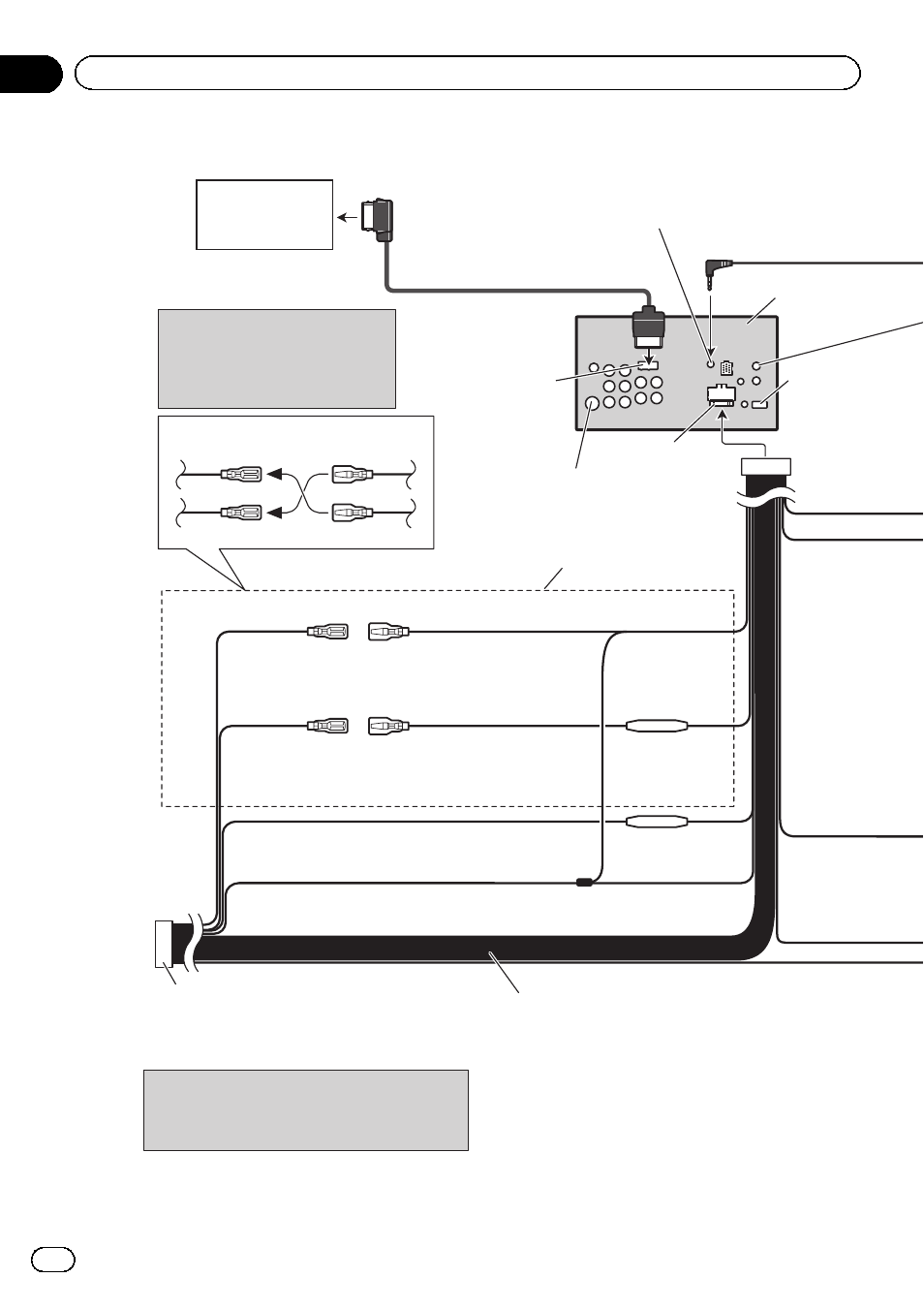

Подключение шнура питания

Возможно подсоединение

навигационного устройства

(AVIC-F220 (продается

отдельно)).

Пожалуйста, обратитесь к вашему

дилеру, чтобы справиться о

навигационном устройстве, которое

может быть подсоединено.

Провода динамиков

Белый: Передний

левый

Белый/черный: Передний

левый

Серый: Передний

правый

Серый/черный: Передний

правый

Зеленый: Задний

левый

 или

низкочастотный

динамик

Зеленый/черный: Задний

левый

 или

низкочастотный

динамик

Фиолетовый: Задний

правый

 или

низкочастотный

динамик

Фиолетовый/черный: Задний

правый

 или

низкочастотный

динамик

ISO разъем

Примечание:
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.

При подключении к данному устройству
многоканального процессора (DEQ-P6600), который
продается отдельно, ничего не подключайте к проводам
динамиков и дистанционному управлению системы
(голубой/белый).

Примечание:
В зависимости от типа
автомобиля функции 2* и 4*
могут быть различными. В этом
случае, убедитесь, что 1*
подключили к 4* и 3* к 2*.

1*

3*

2*

4*

Желтый (2*)
Разрывный (или
вспомогательный)

Желтый (1*)
Подключите к клемме постоянно
подающей 12 В.

Соедините провода одинакового
цвета друг с другом.

Резистор
предохранителя

Резистор
предохранителя

Красный (4*)
Вспомогательный
(или разрывный)

Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).

Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.

Данное
устройство

(только
AVH-
P4300DVD)

Вход антенны

Оранжевый/белый
Подключить к клемме выключателя освещения.

4 м

Предохранитель
(10А)

Гнездо AUX (3,5 ø) (AVH-P4300DVD)

Для подсоединения дополнительного устройства
используйте кабель с мини штекером.

Вход RGB

Вставьте 26-штырьковый
кабель в направлении,
указанном на рисунке.

26-штырьковый кабель (Поставляется с
навигационной системой)

Вход микрофона (AVH-P3300BT)
