Установка – Инструкция по эксплуатации Pioneer AVH P4300DVD
Страница 105

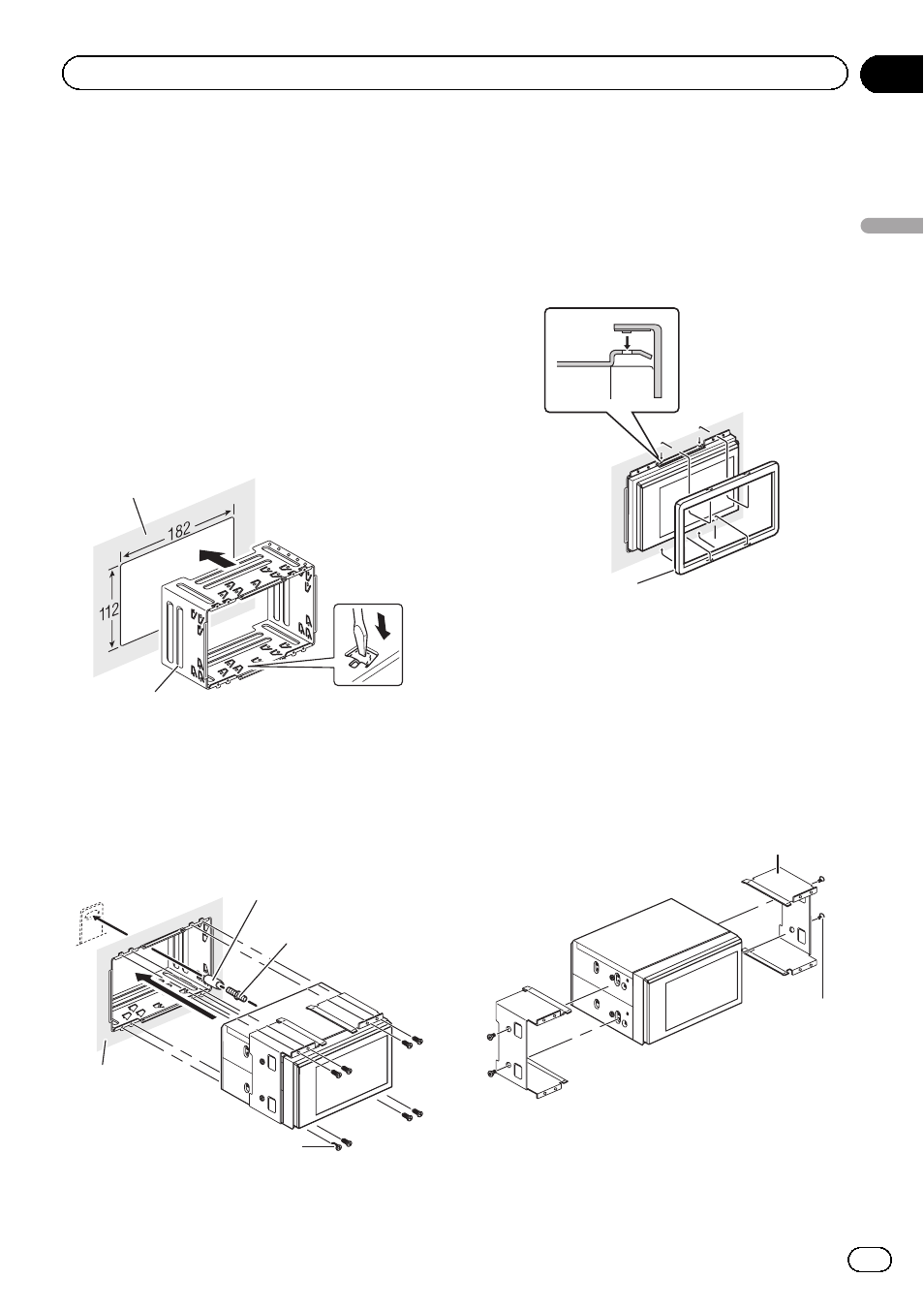

Установка с помощью
кронштейна и боковой скобы
1
Установите кронштейн на прибор-
ную панель.
После установки кронштейна на прибор-
ную панель выберите подходящие фикса-
торы, исходя из толщиныматериала
приборной панели, и подогните их. (С по-
мощью верхних и нижних фиксаторов за-
крепите данное устройство как можно
надежнее. Для надежной фиксации устрой-
ства необходимо подогнуть фиксаторына
90
градусов.)
1
2
1 Приборная панель
2 Кронштейн
(
Входит в комплект поставки)
2
Установите данное устройство и за-
тяните винты.
1
2
3
4
1 Резиновая втулка
(
Входит в комплект поставки)
2 Двусторонний винт
(
Входит в комплект поставки)
3 Приборная панель
4 Винт (3 мм × 6 мм)
(
Входит в комплект поставки)
3
Установите рамку.
1
1 Декоративная рамка
(
Входит в комплект поставки)
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
1
Снимите боковые скобы.
1
2
1 Боковая скоба
(
Входит в комплект поставки)
2 Винт для фиксации боковой скобы (5 × 9
мм)
Ru
105
Раздел
15
Установка
Установка
