20

Ru

Подключение

громкоговорителей

Полная установка шести громкоговорителей
(включая низкочастотный громкоговоритель)

показана ниже, но для каждого помещения

план установки будет отличаться. Подключите

имеющиеся громкоговорители, как показано

ниже. Ресивер может работать с двумя стерео

громкоговорителями (передние

громкоговорители на рисунке), тем не менее,

рекомендуется использовать по крайней мере

три, а полный комплект обеспечивает

наилучшее объемное звучание. Если

низкочастотный громкоговоритель не

используется, то выберите для параметра

настройки громкоговорителей значение
LARGE (

Большой) (см. раздел Speaker Setting

(Настройка громкоговорителей) на стр. 42).
Убедитесь, что правый громкоговоритель

подключен к правому разъему, а левый

громкоговоритель – к левому. Также

убедитесь, что положительный и

отрицательный (+/) разъемы ресивера

совпадают с соответствующими разъемами

громкоговорителей. Можно использовать

громкоговорители с номинальным

сопротивлением от 6

Ω до 16 Ω (если

предполагается использование

громкоговорителей с сопротивлением менее
8

Ω, см. раздел Изменение сопротивления

громкоговорителей на стр. 70).

Можно использовать громкоговорители,

подключенные к разъемам группы B для

прослушивания в режиме стерео в другой

комнате. При размещении громкоговорителей

в другой комнате убедитесь в том, что вы

прочли раздел Советы по расположению

громкоговорителей на стр. 21. Для

прослушивания с такой настройкой

ознакомьтесь с разделом Смена настройки

акустической системы на стр. 22.
Подключайте устройство к сети переменного

тока только после завершения всех

соединений.

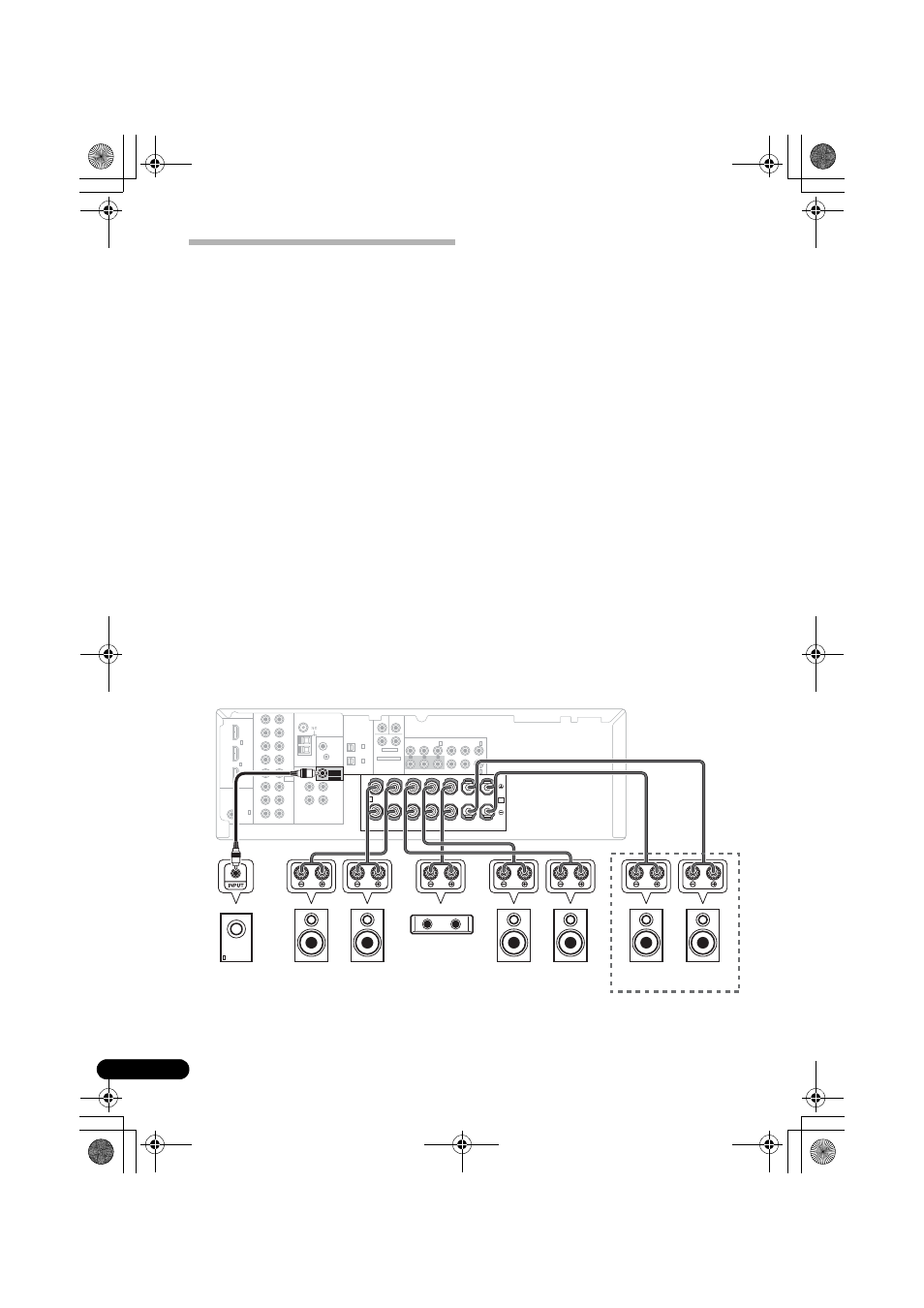

На рисунке показана модель VSX-918V, но соединения для модели VSX-818V аналогичны.

HDMI

IN

R

L

IN

AUX

CD

IN

OUT

DVD / BD

TV

/ SAT

FRONT
DVD5.1

CH INPUT

IN

IN

DVR

/ VCR

DVR

/ VCR IN

TV

/ SAT IN

DVD

/ BD IN

AM

LOOP

IN

OUT

DIGITAL IN

CEN-

TER

SUB

WOOFER

SURROUND

DVD 5.1CH INPUT

COMPONENT VIDEO

R

L

OPT

OPT

R

A

FRONT

SURROUND

CENTER

R

L

R

L

L

FM UNBAL

CONTROL

ANTENNA

DVR

/ VCR OUT

MONITOR

OUT

AUDIO

VIDEO

IN

OUT

DIGITAL IN

COAX

(DVD / BD)

CD-R

/ TAPE

/ MD

(ASSIGNABLE)

(ASSIGNABLE)

S
P
E
A
K
E
R
S

SUB

WOOFER
PREOUT

B

Y

P

B

P

R

MONITOR OUT

(ASSIGNABLE)

Y

P

B

P

R

(DVD / BD) IN 1

1

1

(TV / SAT) IN

OUT

2

(TV / SAT)

(CD)

2

(DVD / BD) IN 1

(DVR / VCR) IN 3

(TV / SAT) IN 2

(ASSIGNABLE)

(

SUB
WOOFER
PREOUT

(

SUB
WOOFER
PREOUT

L

L

SW

L

R

C

LS

RS

L

R

Cистема громкоговорителей B

VSX-918V

Активный

низкочастотный

громкоговоритель

Передние

громкоговорители

Центральный

громкоговоритель

Громкоговоритель

объемного звучания
