Подключение

02

54

Ru

1

Подсоедините один конец кабеля к настенной

розетке для подключения антенны/кабельного

телевидения, а другой конец - к входу для антенны на

видеомагнитофоне/спутниковом ресивере/приемнике

кабельного телевидения.
2

Используйте кабель SCART (не входит в комплект)

для подключения декодера к видеомагнитофону/

спутниковому ресиверу/приемнику кабельного

телевидения.

Подробные инструкции см. в руководстве, прилагаемом к

декодеру.
3

Используйте кабель SCART для подключения

видеомагнитофона/спутникового ресивера/

приемника кабельного телевидения к разъему аудио/

видео AV2 (INPUT 1/DECODER) (ВХОД 1/ДЕКОДЕР)

рекордера.
4

Используйте кабель SCART для подключения

телевизора к разъему AV1(RGB)-TV.

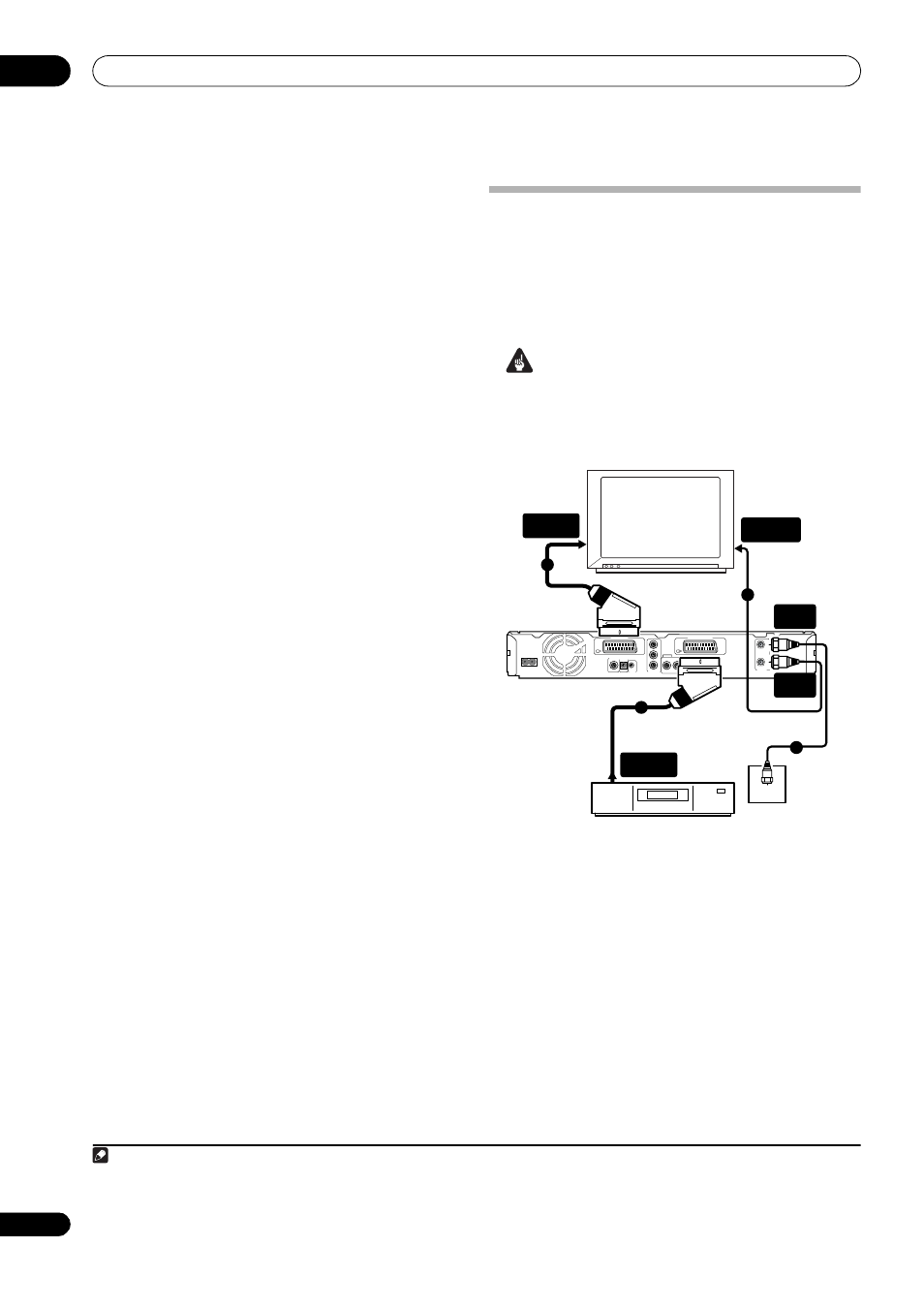

Подключение внешнего декодера (2)

При наличии только декодера подсоедините его к
рекордеру и телевизору, как показано ниже.

1

Установка, описанная на этой странице, позволяет:

• Запись каналов, транслируемых с колебаниями

изображения, принимаемых с помощью встроенного

телевизионного тюнера рекордера.

Внимание

• Не подсоединяйте этот рекордер к другому

компоненту через видеомагнитофон, спутниковый

ресивер или приемник кабельного телевидения.

Всегда подсоединяйте каждый компонент

непосредственно к телевизору или ресиверу AV.

1

Подключите антенный кабель, как показано на

схеме.

Это позволит смотреть и записывать телевизионные

каналы.
2

Используйте кабель SCART (не входит в комплект)

для подсоединения разъема аудио/видео AV1(RGB)-

TV к разъему SCART AV телевизора.

Это позволит просматривать диски.
3

Используйте другой кабель SCART для

подсоединения разъема аудио/видео AV2 (INPUT 1/

DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV

приемника кабельного/спутникового телевидения.

Это позволит записывать телевизионные каналы,

транслируемые с кодированием.

Примечание

1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная настройка).

• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder (Декодер) (см. раздел AV2/
L1 In (Вход AV2/L1)
на стр. 130).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder каналов, транслируемых с кодированием,
значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на стр. 129).

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

Декодер

Телевизор

Настенная розетка

дляподключения

антенны/кабельного

телевидения

ANTENNA
IN (RF IN)

ANTENNA

OUT

1

2

3

1

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

ВХОД

AНТЕННЫ
