Подключение

02

53

Ru

1

Подключите антенный кабель, как показано на

схеме.

Это позволит смотреть и записывать телевизионные

каналы.
2

Используйте кабель SCART (не входит в комплект)

для подсоединения разъема аудио/видео AV1(RGB)-

TV к разъему SCART AV телевизора.

Это позволит просматривать диски.
3

С помощью другого кабеля SCART соедините

разъем аудио/видео AV2 (INPUT 1/DECODER) (ВХОД 1/

ДЕКОДЕР) с разъемом SCART AV на приемнике

кабельного телевидения, спутниковом или наземном

ресивере.

Это позволит записывать телевизионные каналы,

транслируемые с кодированием.
4

Подключите комплектный кабель G-LINK™ к

гнезду G-LINK™.

Это позволит управлять тюнером внешнего ресивера,

используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля G-LINK™

так, чтобы ИК-приемник кабельного, спутникового или

цифрового ресивера мог принимать сигналы управления

(см. схему).

Если ИК-приемник не удается найти на передней панели,

обратитесь к руководству по кабельному, спутниковому

или цифровому ресиверу. Другой способ:

поэкспериментируйте с пультом дистанционного

управления, поднося его очень близко к ресиверу, пока не

определите положение, при котором ресивер будет

реагировать на команды.

Совет

• Этот рекордер имеет функцию «сквозного канала»,

которая позволяет записывать телевизионную

программу со встроенного телевизионного тюнера

рекордера во время просмотра видеозаписи на

видеомагнитофоне. (для использования этой

функции в режиме ожидания рекордера для

параметра Power Save (Энергосбережение) должно

быть установлено значение Off (Выкл.) – см. раздел

Power Save (Энергосбережение) на стр. 128).

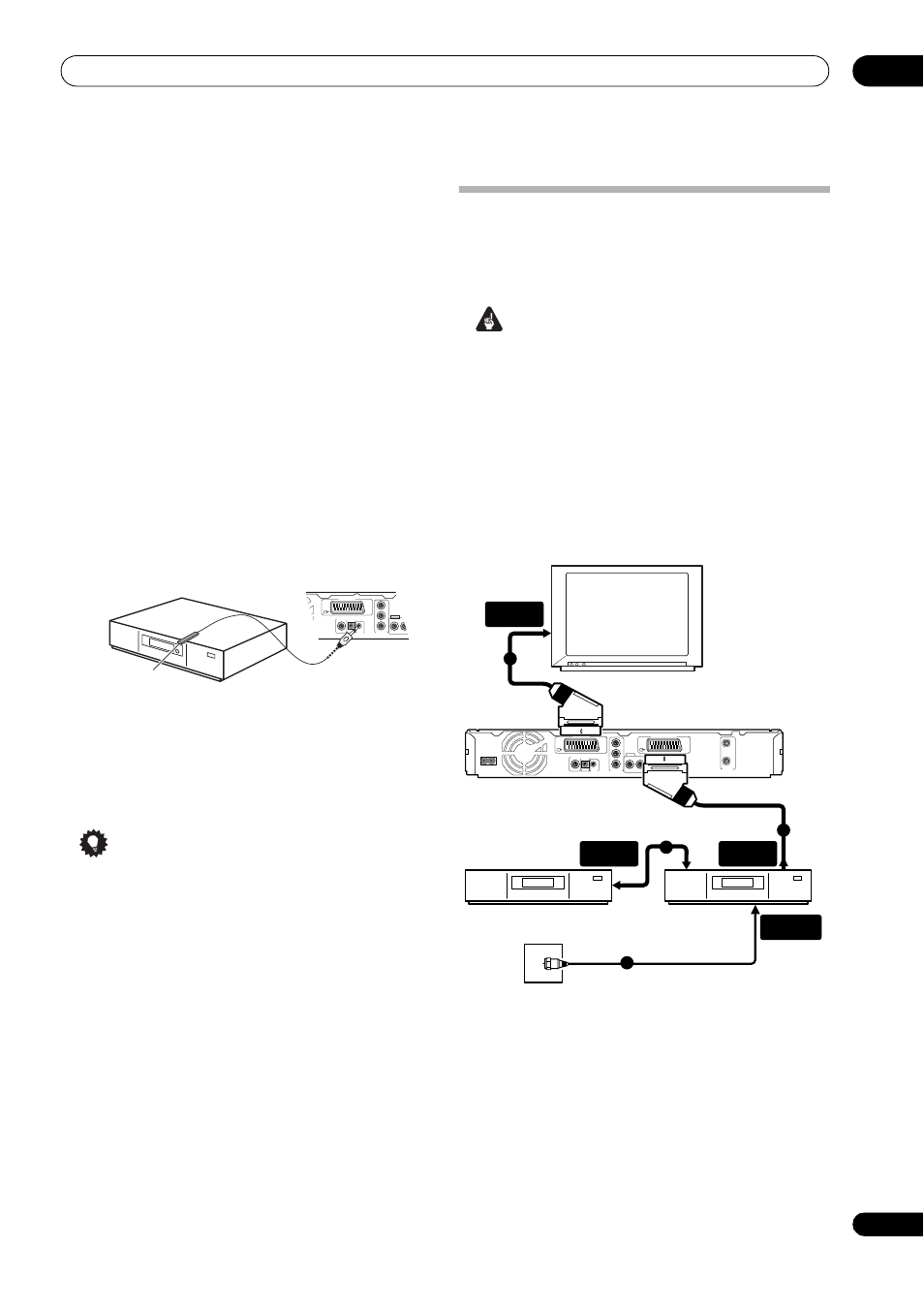

Подключение внешнего декодера (1)

При наличии специального внешнего декодера для

системы спутникового или кабельного телевидения

выполните описанную ниже установку. См. схему

подключения кабеля G-LINK™ на предыдущей странице.

Внимание

• Не подсоединяйте декодер непосредственно к

рекордеру.

• Информация, поступающая с декодера (например,

относящаяся к платным услугам телевидения)

отображается только, если рекордер выключен

(находится в режиме ожидания).

• Для обеспечения правильной записи по таймеру с

помощью этого рекордера видеомагнитофон/

спутниковый ресивер/приемник кабельного

телевидения во время записи должен быть включен.

• Эта установка не позволяет просматривать одну

телевизионную программу и одновременно

записывать другую.

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

OUTPUT

AV 1 (RGB) – TV

Кабель G-LINK

Видеомагнитофон/

спутниковый

ресивер/приемник

кабельного

телевидения

Декодер

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

Телевизор

Настенная розетка

дляподключения

антенны/кабельного

телевидения

1

4

2

3

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

ВХОД

AНТЕННЫ
