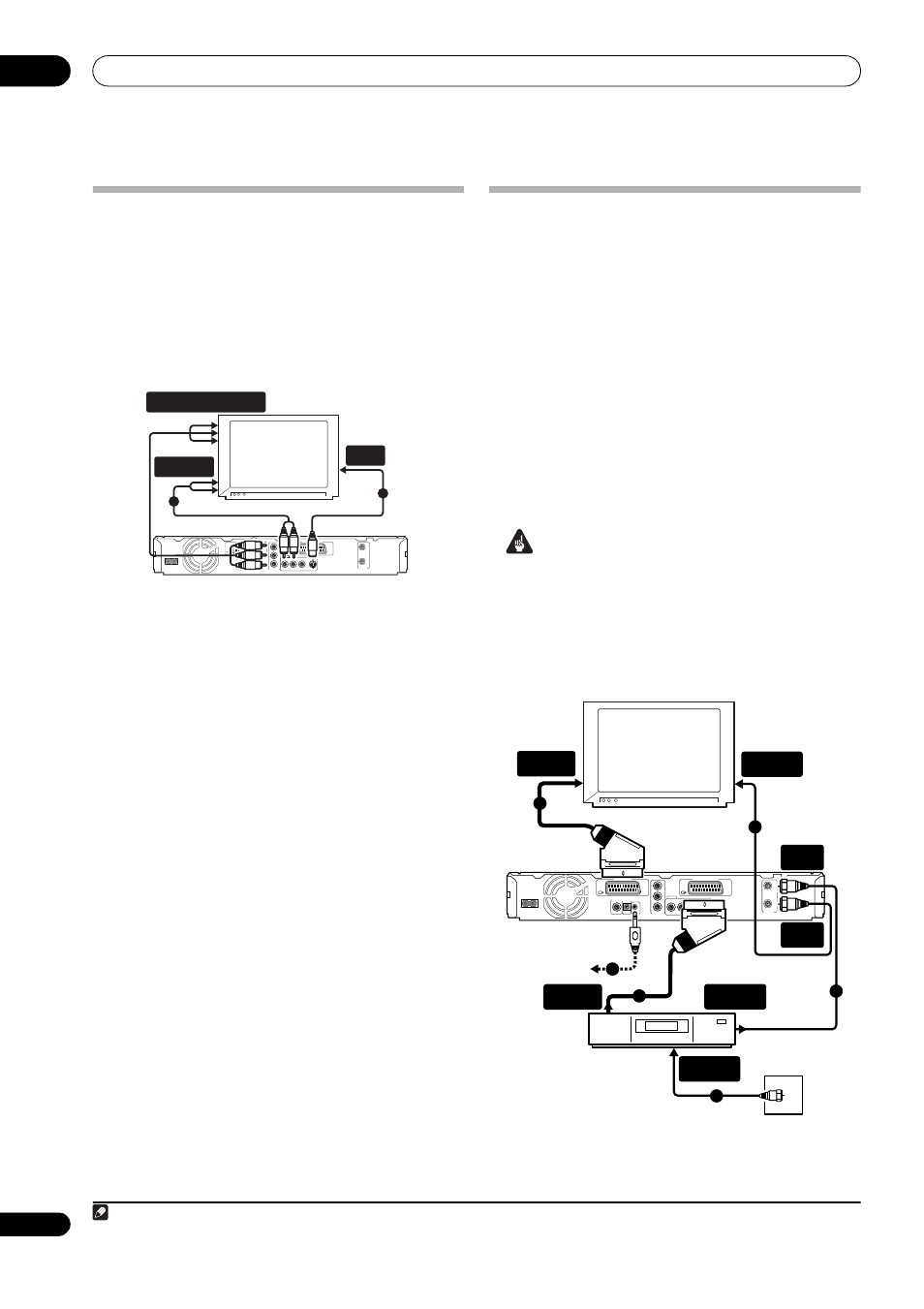

Подключение

02

52

Ru

Использование других типов выхода
аудио/видео

Если для подключения телевизора к рекордеру нельзя

использовать разъем SCART, можно воспользоваться

стандартными гнездами аудио/видеовыхода, а также

выходами S-video и компонентного видео.

Использование выхода S-video или
компонентного видео

1

Подключите выход S-video или компонентного

видео к соответствующему входу телевизора.

Для подключения S-video соедините кабелем S-video (не

прилагается) гнездо S-VIDEO OUTPUT (ВЫХОД S-VIDEO)

со входом S-video в телевизоре.
Для подключения компонентного видео соедините

кабелем компонентного видео (не прилагается) гнезда

COMPONENT VIDEO OUT (ВЫХОД КОМПОНЕНТНОГО

ВИДЕО) со входом компонентного видео в телевизоре.
О настройке выхода компонентного видео для работы с

телевизором, поддерживающим прогрессивную

развертку, см. раздел Component Video Out (Выход

компонентного видео) на стр. 129.
2

Подключите гнезда AUDIO OUTPUT к

соответствующим аудиовходам телевизора.

Можно использовать прилагаемый кабель аудио/видео,

не подсоединяя желтый штекер видеосигнала. Для

получения надлежащего стереозвука убедитесь, что

левый и правый выходы подключены к соответствующим

входам.

Подключение приемника кабельного
телевидения, спутникового ресивера
или цифрового ресивера

Кабельный, спутниковый или цифровой ресивер со

встроенным декодером можно подключить к данному

рекордеру и телевизору, как показано на следующей
странице.

1

При использовании отдельного декодера для

кабельного/спутникового телевидения, выполняйте

установку в соответствии с инструкциями на следующей

странице.
Установка, описанная на этой странице, позволяет:

• Записать передачи любого канала, выбрав его в

кабельном, спутниковом или цифровом ресивере.

• Переключать каналы и программировать запись по

таймеру с внешнего ресивера с помощью системы

GUIDE Plus+™ (через кабель G-LINK™, после

предварительной настройки).

Внимание

• Не подключайте рекордер к телевизору через

видеомагнитофон, спутниковый ресивер или другой

компонент. Всегда подсоединяйте каждый

компонент непосредственно к телевизору или

ресиверу AV.

• При использовании системы GUIDE Plus+ для

выполнения записи по таймеру с внешнего ресивера

убедитесь, что внешний ресивер включен.

Телевизор

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

ВХОД

S-VIDEO

ВХОД

КОМПОНЕНТНОГО ВИДЕО

АУДИОВХОД

1

2

Примечание

1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов подключений аудио/видео.

Гнездо спутниковой,

обычной антенны

или кабельного ТВ

Кабельный,

спутниковый

или цифровой

ресивер

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

Телевизор

ANTENNA
IN (RF IN)

ANTENNA

OUT

1

1

2

3

1

4

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

ВХОД

AНТЕННЫ

ВХОД

AНТЕННЫ

ВЫХОД

AНТЕННЫ
