Другие подключения
06
35
Ru
Глава 6
Другие подключения
Внимание
• При подключении данной системы или изменении
подключения убедитесь в том, что питание
отключено, а кабель питания отсоединен от
электророзетки. После завершения подключения
подсоедините кабель питания к электророзетке.

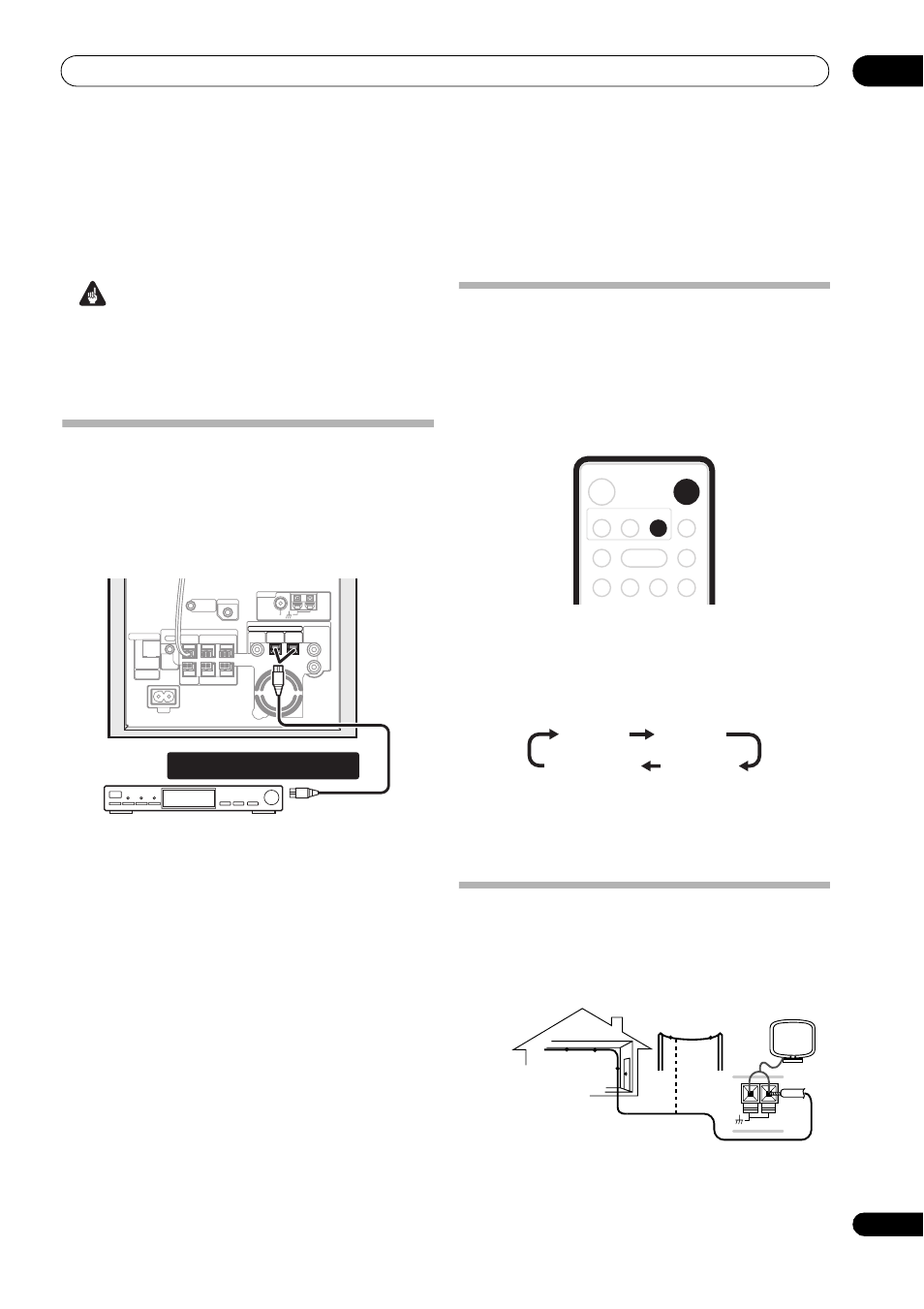

Подключение дополнительной
аппаратуры
Данная система имеет оптические цифровые входы.
Воспользуйтесь ими для подключения дополнительной
аппаратуры, например, устройства записи мини-дисков
или дисков CD.
• Подсоедините разъем DVD/DVR2 (OPTICAL) или
DIGITAL (OPTICAL (ОПТИЧЕСКИЙ)) на задней панели к
оптическому цифровому выходу внешнего
компонента для воспроизведения.
К этой аппаратуре относятся такие устройства, как
проигрыватель мини-дисков, цифровая спутниковая или
игровая система.
Подключение аналогового аудиокомпонента
Для подключения аналогового аудиокомпонента,
например, устройства воспроизведения магнитной
записи, можно использовать входной разъем ANALOG
(АНАЛОГОВЫЙ). Более подробную информацию о таком
подключении см. в разделе Использование данной
системы для воспроизведения звука телевизора на стр. 14
(здесь описывается подключение к выходу аудиосигнала
телевизора, но таким же образом можно подключать
любой аналоговый аудиокомпонент).
Прослушивание внешнего
аудиоисточника
К данной системе можно подключить как аналоговые, так
и цифровые внешние аудиоисточники. Цифровые
аудиоисточники включают цифровые спутниковые
ресиверы, рекордеры CD и др. аналоговые источники,
включая используемый ТВ. См. раздел Подключение
дополнительной аппаратуры выше.
1 Если система еще не включена, нажмите кнопку
 RECEIVER (РЕСИВЕР) для ее включения.
Убедитесь также, что внешний источник (телевизор,
спутниковый ресивер и т.д.) включен.
2
При помощи кнопки AUDIO IN (АУДИОВХОД)
выберите источник входного аудиосигнала.
3 При необходимости начните воспроизведение
внешнего источника.
Подключение внешних антенн
В качестве внешней антенны AM используйте 5 до 6
метровый кабель с виниловой изоляцией, который
устанавливается внутри помещения или снаружи. Не
отсоединяйте рамочную антенну.
SYSTEM CONNECTOR
SPEAKERS DVD/DVR 2
(OPTICAL) SUB WOOFER
AC IN
CENTER
SURROUND
DVD/DVR 1
(COAXIAL)
DIGITAL
AUDIO INPUT
ANTENNA
FM
UNBAL
AM
LOOP ANTENNA 75
ANALOG DIGITAL
(OPTICAL) R L
R
L
FRONT R L
CONTROL
OUT
CONTROL IN MCACC
SETUP MIC
USE ONLY WITH
DISPLAY UNIT
CD-рекордер и т.д.
DIGITAL OUT (OPTICAL)
ЦИФРОВОЙ ВЫХОД (ОПТИЧЕСКИЙ)
RECORDER
HDD/DVD
PAUSE PLAY STOP
REC
TOP MENU
STOP REC INFO HELP
FM/AM
SOUND
RETRIEVER AUDIO IN
RECEIVER
ì
DVD/DVR2
ANALOG
(АНАЛОГОВЫЙ)
DIGITAL
(ЦИФРОВОЙ)
DVD/DVR1
Наружная
антенна
5 м до 6 м
Внутренняя антенна
(провод с виниловой
изоляцией)
AM
LOOP ANTENNA
