Подключение

13

Ru

• Другой конец подсоедините к контакту с цветной

маркировкой для громкоговорителя на задней панели

низкочастотного громкоговорителя-ресивера.

Убедитесь в том, что контакт вставлен в разъем

полностью.
Небольшой выступ на конце провода разъема

громкоговорителя должен быть направлен вверх или

вниз в зависимости от того, в верхние или нижние

разъемы он вставляется. Пожалуйста, убедитесь в

правильности подключения.

6

Подключите кабель низкочастотного

громкоговорителя.

• В нижней части низкочастотного громкоговорителя

слева от центра должен быть виден кабель для

подключения низкочастотного громкоговорителя.

Вставьте его в разъем SUBWOOFER SPEAKER

(НИЗКОЧАСТОТНЫЙ ГРОМКОГОВОРИТЕЛЬ).

Предупреждение

• На контактах громкоговорителей имеется ОПАСНОЕ

ДЛЯ ЖИЗНИ напряжение. Во избежание опасности

поражения электрическим током при подключении

или отключении кабелей громкоговорителей

отсоединяйте кабель питания, прежде чем

прикасаться к любым неизолированным деталям.

• Не подключайте громкоговорителеи, не входящие в

комплект данной системы.

• Не подключайте громкоговорители, входящие в

комплект, к усилителям, не входящим в комплект

данной системы. Подключение к другому усилителю

может стать причиной неисправности или пожара.

7

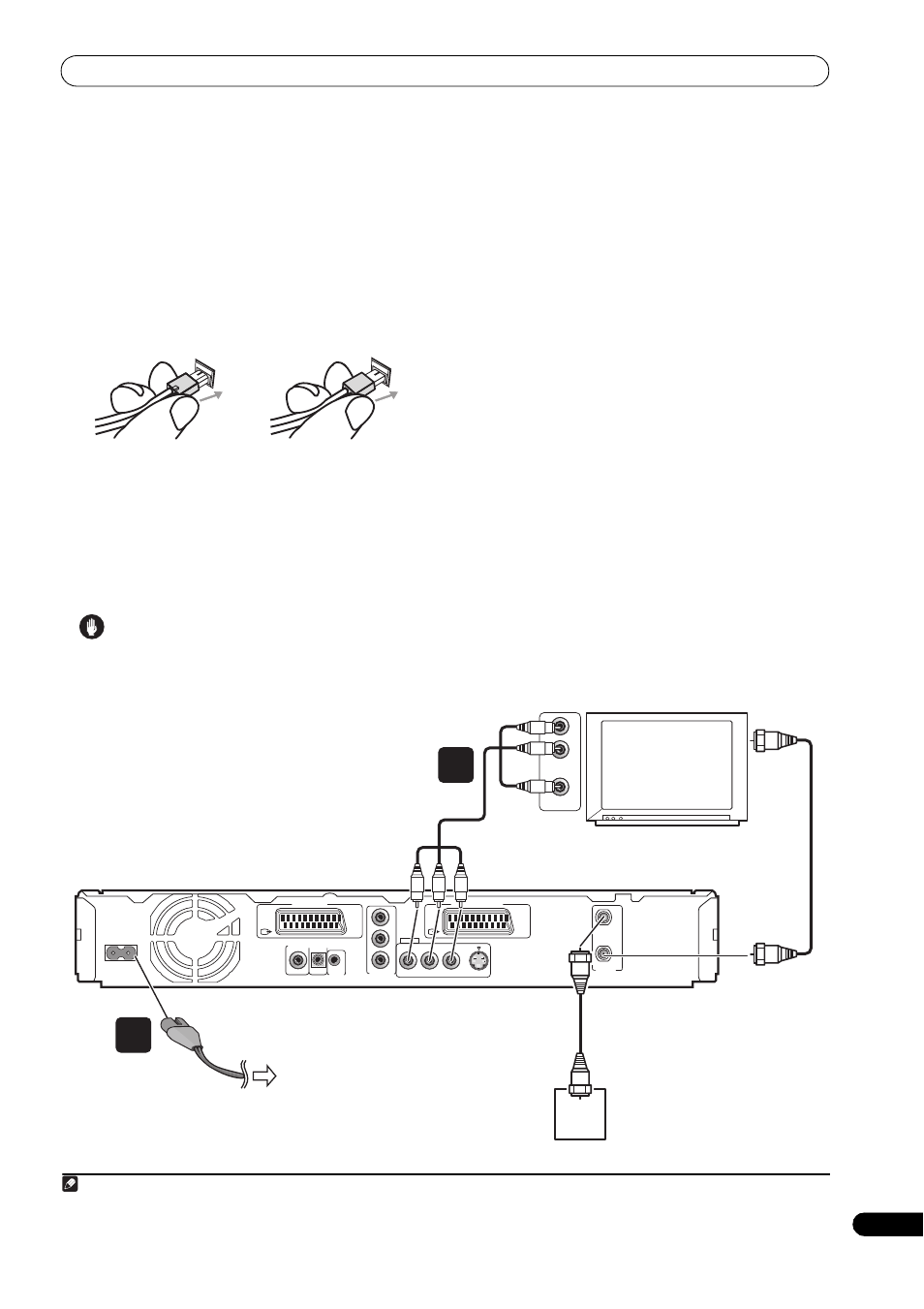

Подключите DVD-рекордер к используемому

телевизору.

1

• Подключите гнездо VIDEO OUTPUT (ВИДЕОВЫХОД)

к видеовходу телевизора.
Используйте желтый разъем прилагаемого кабеля

аудио/видео для подключения видео.

• Подключите гнезда AUDIO OUTPUT к

соответствующим аудиовходам телевизора.
Используйте красный и белый разъемы прилагаемого

кабеля аудио/видео для подключения аудио.
Для получения надлежащего стереозвука убедитесь,

что левый и правый выходы подключены к

соответствующим входам.

8

Подключите кабель питания.

2

• Подключите кабели питания к гнездам питания на

низкочастотном громкоговорителе-ресивере и DVD-

рекордере.
Подсоедините кабели питания к настенной розетке.

Верхний разъем

Нижний разъем

Примечание

1 Возможны другие типы подключения видео. Для получения дополнительных сведений см. стр. 51 дo стр. 54.
2 • Используйте только кабель питания, прилагаемый к данной системе.

• Не используйте прилагаемый кабель питания для любых других целей, кроме подключения к данной системе.

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

8

7

VIDEO IN

AUDIO IN

Телевизор

Настенная розетка

для подключения

антенны/кабельного

телевидения

ВХОД AНТЕННЫ

Антенный

кабель-переходник

Антенный

кабель-переходник

ВХОД

AНТЕННЫ

ВЫХОД

AНТЕННЫ

Аудио/видеокабель

(красно-бело-желтый)

DVD-рекордер

(DVR-640H-AV/DVR-440H-AV)

К электрической розетке
