Подключение
11
Ru
1 Подключите DVD-рекордер к низкочастотному
громкоговорителю-ресиверу.
a. Вставьте кабель управления в разъем CONTROL OUT
(ВЫХОД УПРАВЛЕНИЯ), расположенный на задней
панели низкочастотного громкоговорителя-ресивера.
Вставьте другой конец кабеля в разъем CONTROL IN
(ВХОД УПРАВЛЕНИЯ), расположенный на задней
панели DVD-рекордера.
b. Вставьте коаксиальный кабель в разъем DIGITAL
AUDIO INPUT (ЦИФРОВОЙ АУДИОВХОД)
(DVD/DVR 1), расположенный на задней панели
низкочастотного громкоговорителя-ресивера.
Вставьте другой конец кабеля управления в разъем
COAXIAL DIGITAL OUT (КОАКСИАЛЬНЫЙ
ЦИФРОВОЙ АУДИОВЫХОД), расположенный на
задней панели DVD-рекордера.
2 Подключите блок диспля к низкочастотному
громкоговорителю-ресиверу.
• Вставьте L-образный конец кабеля дисплея в разъем,
расположенный на задней панели блока дисплея.
Вставьте другой конец кабеля дисплея в разъем
SYSTEM CONNECTOR (РАЗЪЕМ СИСТЕМЫ),
расположенный на задней панели низкочастотного
громкоговорителя-ресивера.

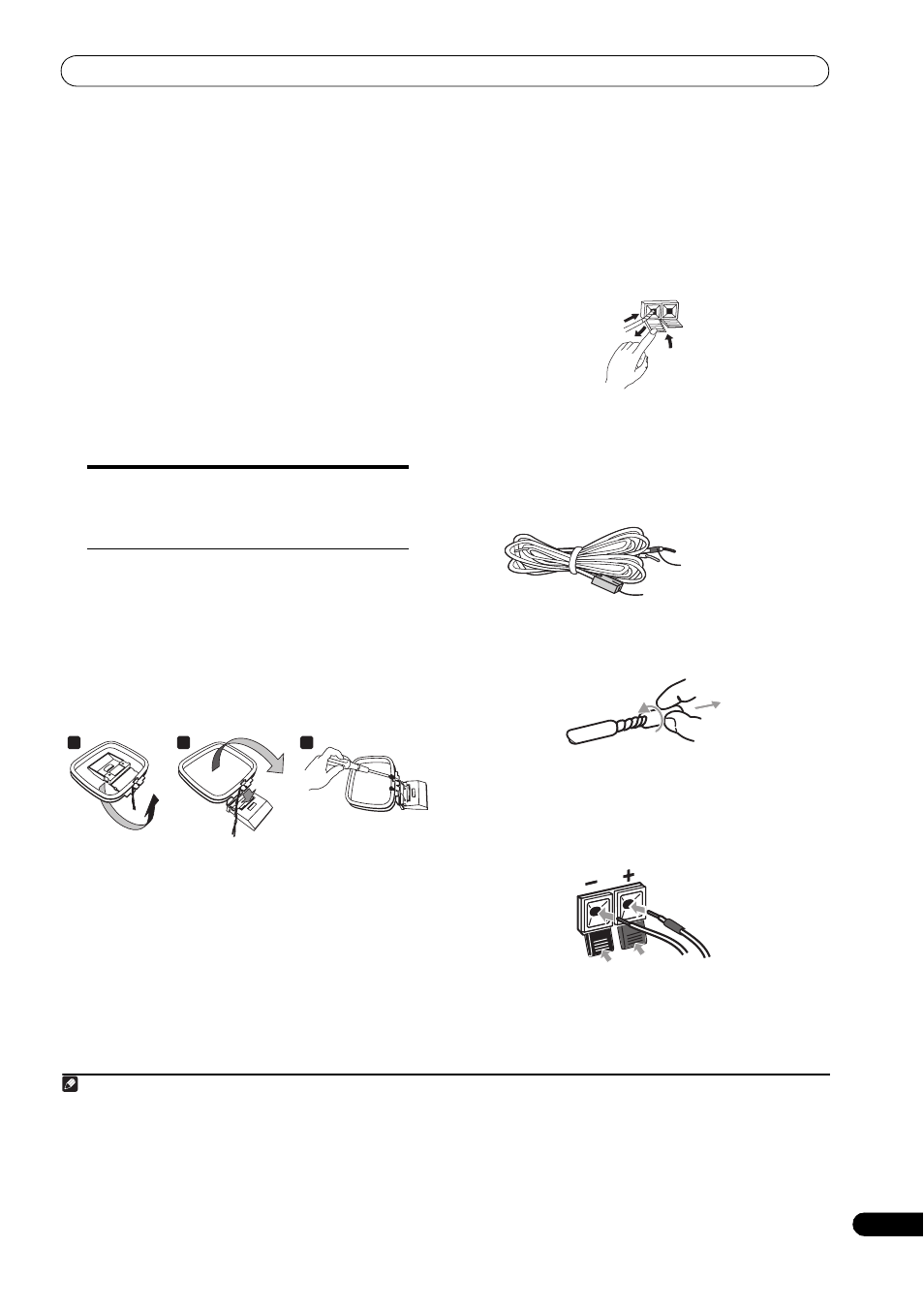

3 Соберите рамочную антенну AM.
a. Отогните стойку в направлении, указанном стрелкой.
b. Прикрепите рамку к стойке.
c. Если вы хотите закрепить ее на стене или другой
поверхности, выполните операцию b, предварительно
закрепив стойку при помощи винтов.
Перед креплением стойки при помощи винтов
рекомендуется проверить устойчивость приема.
4 Подключите антенны AM и FM 1 .
a. Подключите один провод рамочной антенны AM к
каждому контакту антенны AM 2 .
Для открытия контактов нажмите на защитный
выступ; вставьте провод и верните защитный выступ
в исходное положение, чтобы зафиксировать контакт.
b. Наденьте вилку антенны FM 3 на центральный
контакт гнезда антенны FM.
5 Подключите каждый громкоговоритель.
• Каждый кабель громкоговорителя имеет разъем с
цветовой кодировкой на одном конце и двумя
проводами на другом.
• Снимите предохранительные щитки с контактов.
• Подсоедините контакты к разъемам
громкоговорителя. Цвет маркировки контакта
должен совпадать с цветом маркировки разъема
(обозначение модели). Контакт с цветной
маркировкой подключите к красному (+) разъему, а
другой контакт - к черному (–) разъему.
Учтите, что до подключения кабеля
управления использование пульта
дистанционного управления с DVD-
рекордером будет невозможно.
a b c
Примечание
1 • Размещайте кабели антенны как можно дальше от других кабелей, низкочастотного громкоговорителя-ресивера и DVD-рекордера.
• Если прием при использовании прилагаемой антенны слабый, обратитесь к разделу Улучшение качества приема в диапазоне FM и Улучшение
звучания в диапазоне AM на стр. 29 или Подключение внешних антенн на стр. 35.
2 • Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом с компьютером, телевизором и другими
электроприборами.
• Сигнальный кабель заземления () предназначен для снижения уровня помех при подключении антенны. Данный кабель заземления не
обеспечивает электробезопасности.
• Если радиоприем слабый, его можно улучшить путем переподключения каждого кабеля антенны к противоположному разъему.
• Для достижения наилучшего приема не раскручивайте кабелей рамочной антенны АМ и не накручивайте их на рамочную антенну.
3 Для обеспечения оптимального приема, убедитесь в том, что антенна FM полностью вытянута и не спутана или свисает.
2
1
Провод с цветной
маркировкой
(подключите к
громкоговорителю)
Гнездо с цветной
маркировкой
(подключите к задней
панели)
