29
Ru
Глава 9
Подсоединение других устройств

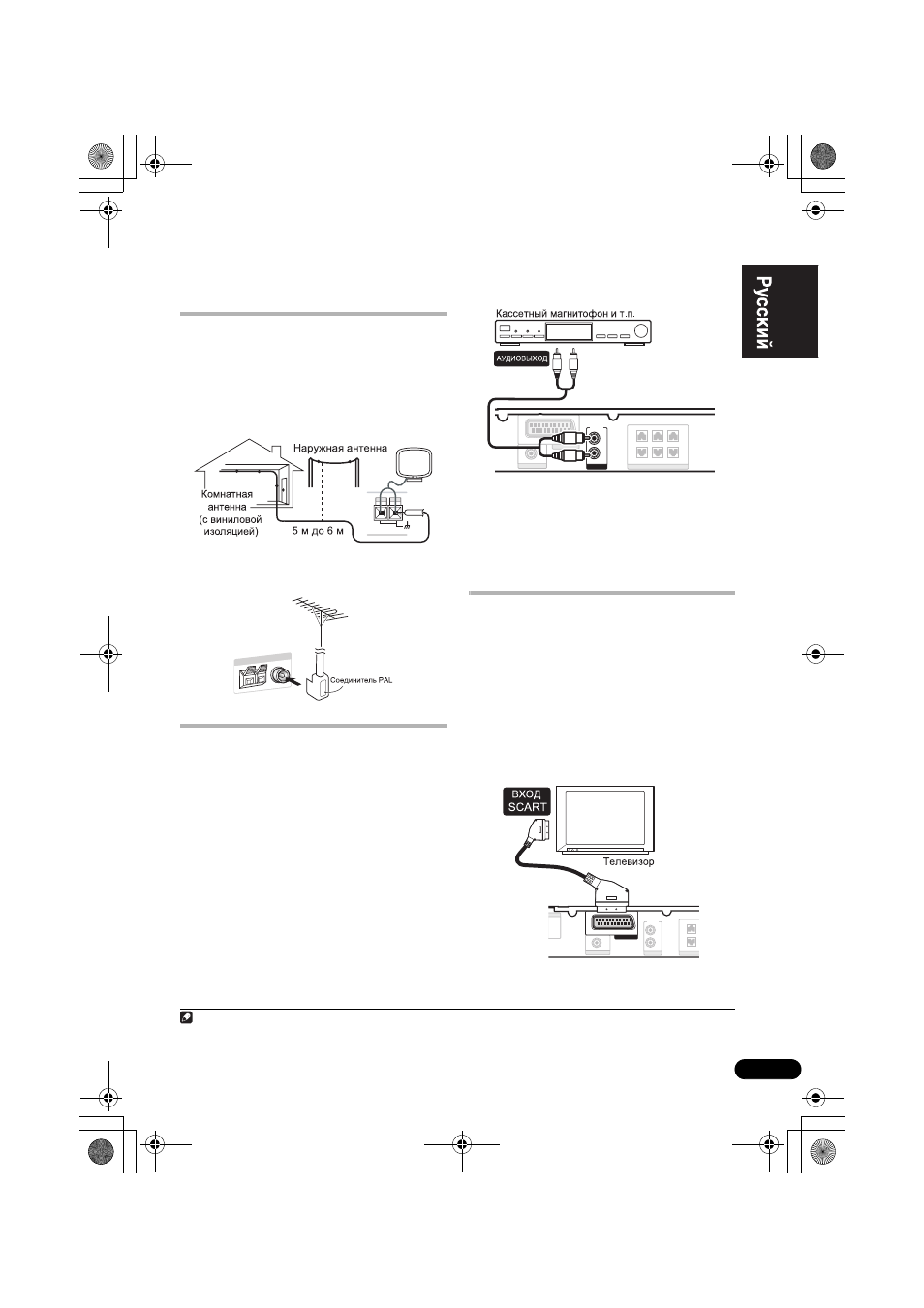

Подсоединение наружных
антенн
Для внешней AM-антенны используйте провод
с виниловой изоляцией длиной от 5 м до 6 м для
установки как внутри помещения, так и
снаружи. Оставьте рамочную антенну
подсоединенной.
Для подключения внешней FM-антенны
используйте разъем PAL.
Подключение
вспомогательных звуковых
компонентов
Через стереофонические аналоговые входы
можно подсоединять внешние устройства,
например, кассетный магнитофон или MD-
плеер для воспроизведения через систему.
• Подсоедините к гнездам (LINE 2)
AUDIO IN аналоговые выходы внешнего
воспроизводящего устройства.
Для подсоединения используйте
стереофонические кабели с штекерными
соединителями RCA.
Использование выхода
SCART AV
Выход SCART позволяет получать лучшее
качество изображения, чем стандартный
композитный видеовыход. Соединитель
SCART AV используется для видео и
аудиовыхода.
1
• Для подсоединения (LINE 1) AV
CONNECTOR к вашему телевизору,
используйте имеющийся в продаже
кабель SCART.
AM LOOP
ANTENNA
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему ТВ/монитору (см. Разводка разъема SCART ниже).
LINE 1
VIDEO OUT VIDEO OUT
AV CONNECTOR
LINE 1
AUDIO IN
LINE 2
R
L
SPEAKERS
R L
FRONT CENTER
SURROUND SUB WOOFER
R L
LINE 1
VIDEO OUT
L 75 Ω
VIDEO OUT
AV CONNECTOR
LINE 1
AUDIO IN
LINE 2
R
L
R
FRONT
SURROUND
R
