41

Ru

Использование внешнего оборудования

10

• Подключайте внешнее оборудование только к тем разъемам,

которые будут фактически использоваться.

Использование входа HDMI

Разъем INPUT3 (ВХОД3) имеет в своем составе разъем HDMI, на
который можно принимать цифровые видео- и аудиосигналы. Для
использования разъема HDMI следует активировать его и указать
типы видео- и аудиосигналов, которые будут поступать из
подключенного оборудования. Типы этих сигналов можно узнать в
руководстве по эксплуатации подключенного оборудования.
Предварительно нажмите кнопку INPUT 3 (Вход 3) на пульте
дистанционного управления или кнопкой INPUT (ВХОД) на медиа-
ресивере выберите вход INPUT 3.

Система поддерживает аудиосигналы со следующими
характеристиками:
• Linear PCM (СТЕРЕО, 2 канала)
• Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц

Подключение оборудования HDMI

Чтобы активировать разъем HDMI:

1

Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ).

2

Выберите пункт меню “Option” (Параметры) (кнопки / ,
затем ENTER (ВВОД)).

3

Выберите пункт “HDMI Input” (Вход HDMI) (кнопки / ,
затем ENTER (ВВОД)).

4

Выберите пункт “Setting” (Настройка) (кнопки / , затем
ENTER (ВВОД)).

5

Выберите вариант “Enable” (Включить) (кнопки / , затем
ENTER (ВВОД)).

6

Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.

Чтобы указать тип цифровых видеосигналов:

1

Повторите пп. 1 – 3 раздела “Чтобы активировать разъем
HDMI
”.

2

Выберите пункт “Video” (Видео) (кнопки / , затем ENTER
(ВВОД)
).

3

Выберите тип цифровых видеосигналов (кнопки / , затем
ENTER (ВВОД)).
• Если выбран тип “Auto” (Авто), система при приеме

цифровых видеосигналов будет пытаться определить их
тип.

4

Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.

ПРИМЕЧАНИЕ

• Выбирая любое другое значение, кроме “Auto” (Авто),

старайтесь подобрать такое, которое дает натуральный цвет.

• Если изображение не появляется, выберите другой тип

цифрового видеосигнала.

• Нужный тип цифрового видеосигнала можно узнать в

руководстве по эксплуатации подключенного оборудования.

Чтобы указать тип аудиосигналов:

1

Повторите пп. 1 – 3 раздела “Чтобы активировать разъем
HDMI
”.

2

Выберите пункт “Audio” (Аудио) (кнопки / , затем ENTER
(ВВОД)
).

3

Выберите тип аудиосигналов (кнопки / , затем ENTER
(ВВОД)
).
• Если выбран тип “Auto” (Авто), система при приеме

аудиосигналов будет пытаться определить их тип.

4

Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.

ПРИМЕЧАНИЕ

• Если звук не выводится, выберите другой тип аудиосигнала.

Корреляционная таблица входных сигналов

1920

∗1080i@50Hz (Гц)

720

∗576p@50Hz (Гц)

1280

∗720p@50Hz (Гц)

720(1440)

∗576i@50Hz (Гц)

1920

[email protected]/60Hz (Гц)

720

[email protected]/60Hz (Гц)

1280

[email protected]/60Hz (Гц)

720(1440)

[email protected]/60Hz (Гц)

1920

∗1080p@24Hz (Гц)

ANT

INPUT 2

INPUT 1

SERVICE ONLY

INPUT

I /o link.A

SELECT

INPUT 2

INPUT 3

HDMI

SYSTEM CABLE

BLACK

WHITE

COMPONENT VIDEO

2

3

Y

PB

PR

R -AUDIO -L

AUDIO OUTPUT

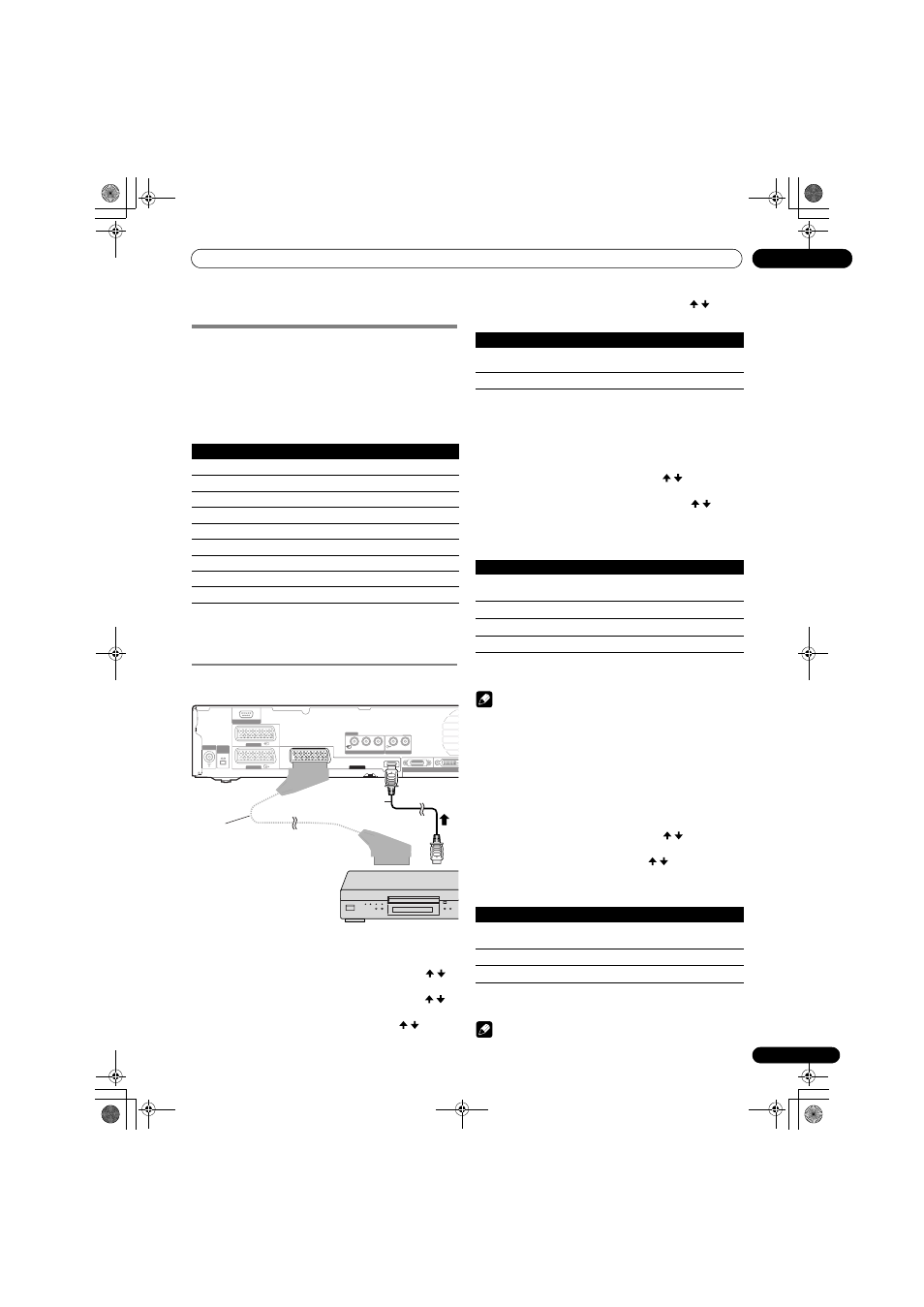

Медиа-ресивер (вид сзади)

Кабель SCART

(приобретается отдельно.)
Используйте для подключения

кабель SCART только при

приеме аналоговых звуковых
сигналов.

Оборудование HDMI

Кабель HDMI

(приобретается

отдельно.)

Пункт

Описание

Disable (Отключить)
(заводская установка)

Отключение разъема HDMI.

Enable (Включить)

Активация разъема HDMI.

Пункт

Описание

Auto (Авто)
(заводская установка)

Автоматическое определение поступающих
цифровых видеосигналов.

Colour-1

Цифровые сигналы компонентного видео (4:2:2)

Colour-2

Цифровые сигналы компонентного видео (4:4:4)

Colour-3

Цифровые сигналы RGB

Пункт

Описание

Auto (Авто)
(заводская установка)

Автоматическое определение поступающих
аудиосигналов.

Digital

Прием цифровых аудиосигналов.

Analogue

Прием аналоговых аудиосигналов.

PDP-506FDE2-Ru.book 41 ページ 2005年6月24日 金曜日 午前11時39分
