40
Ru
Использование внешнего оборудования
10
Использование внешнего оборудования
К системе плазменного дисплея можно подключить разнообразное
внешнее оборудование, такое как декодер, видеомагнитофон,
проигрыватель DVD, персональный компьютер, игровую
приставку и видеокамеру.
Для просмотра изображений, поступающих из внешнего
оборудования, следует выбрать источник входного сигнала с
помощью кнопок INPUT (ВХОД) на пульте дистанционного
управления (стр. 14) или кнопки INPUT (ВХОД) на медиа-ресивере.
ПРЕДУПРЕЖДЕНИЕ
• Для безопасности оборудования обязательно отключайте медиа-
ресивер от розетки электропитания, перед тем как подключать
декодер, видеомагнитофон, проигрыватель DVD, персональный
компьютер, игровую приставку, видеокамеру или другое
внешнее оборудование.
ПРИМЕЧАНИЕ
• Внимательно прочтите руководство по эксплуатации
проигрывателя DVD, персонального компьютера и т.д. перед
подключением.
Прием изображений из декодера
Подключение декодера
Для подключения декодера или другого аудиовизуального
оборудования используйте разъем INPUT1 (ВХОД1).
Просмотр изображений из декодера
1
С помощью кнопок 0 – 9 или P +/P – выберите программу,
назначенную для декодера (стр. 28).
2
Нажмите кнопку INPUT 1 (ВХОД 1) на пульте дистанционного
управления или кнопкой INPUT (ВХОД) на медиа-ресивере
выберите вход INPUT1.
ПРИМЕЧАНИЕ
• Убедитесь, что к разъему INPUT1 (ВХОД1) подключен декодер.
• Если изображения с декодера принимаются с искажениями,
возможно, следует с помощью меню сменить тип входного
сигнала. См. стр. 36.
• Тип сигнала можно узнать в руководстве по эксплуатации
декодера.
Прием изображений из
видеомагнитофона
Подключение видеомагнитофона
Для подключения видеомагнитофона или другого
аудиовизуального оборудования используйте разъем INPUT2
(ВХОД2).
Если ваш видеомагнитофон поддерживает дополнительные
системы управления ТВ и видеомагнитофоном “AV link” (см. стр.
42), его можно подключить к разъему медиа-ресивера INPUT 2 или
3 с помощью 21-контактного кабеля SCART с полной разводкой.
Возможности канала управления AV link
• Загрузка данных настройки на станции прямо из ТВ в
видеомагнитофон.
• Можно записать ТВ-программу при просмотре телевизора, лишь
нажав кнопку записи на видеомагнитофоне (принцип
WYSIWYR*).
* В некоторых видеомагнитофонах для функции WYSIWYR
может быть отдельная кнопка – см. документацию к
видеомагнитофону.
• Если нажать кнопку воспроизведения на видеомагнитофоне,
система автоматически выйдет из режима ожидания и покажет
изображение с видеомагнитофона.
ПРИМЕЧАНИЕ
• Дополнительные системы управления ТВ и видеомагнитофоном
“AV link” могут быть несовместимы с некоторыми внешними
источниками.
Просмотр изображений из видеомагнитофона
Для просмотра изображения из видеомагнитофона нажмите
кнопку INPUT 2 (ВХОД 2) на пульте дистанционного управления
или кнопкой INPUT (ВХОД) на медиа-ресивере выберите вход
INPUT2.
ПРИМЕЧАНИЕ
• Если изображения из видеомагнитофона принимаются с
искажениями, возможно, следует с помощью меню сменить тип
входного сигнала. См. стр. 36.
• Тип сигнала можно узнать в руководстве по эксплуатации
видеомагнитофона.
• Тип сигнала в кабеле, подключенном к гнезду INPUT2 (ВХОД2),
проверяется в следующем порядке: 1) S-Video, 2) Video (Видео).
ANT
INPUT 2
INPUT 1
SERVICE ONLY
INPUT
I /o link.A
SELECT
INPUT 2
INPUT 3
HDMI
SYSTEM CABLE
BLACK
WHITE
COMPONENT VIDEO
2
3
Y
PB
PR
R -AUDIO -L
AUDIO OUTPUT

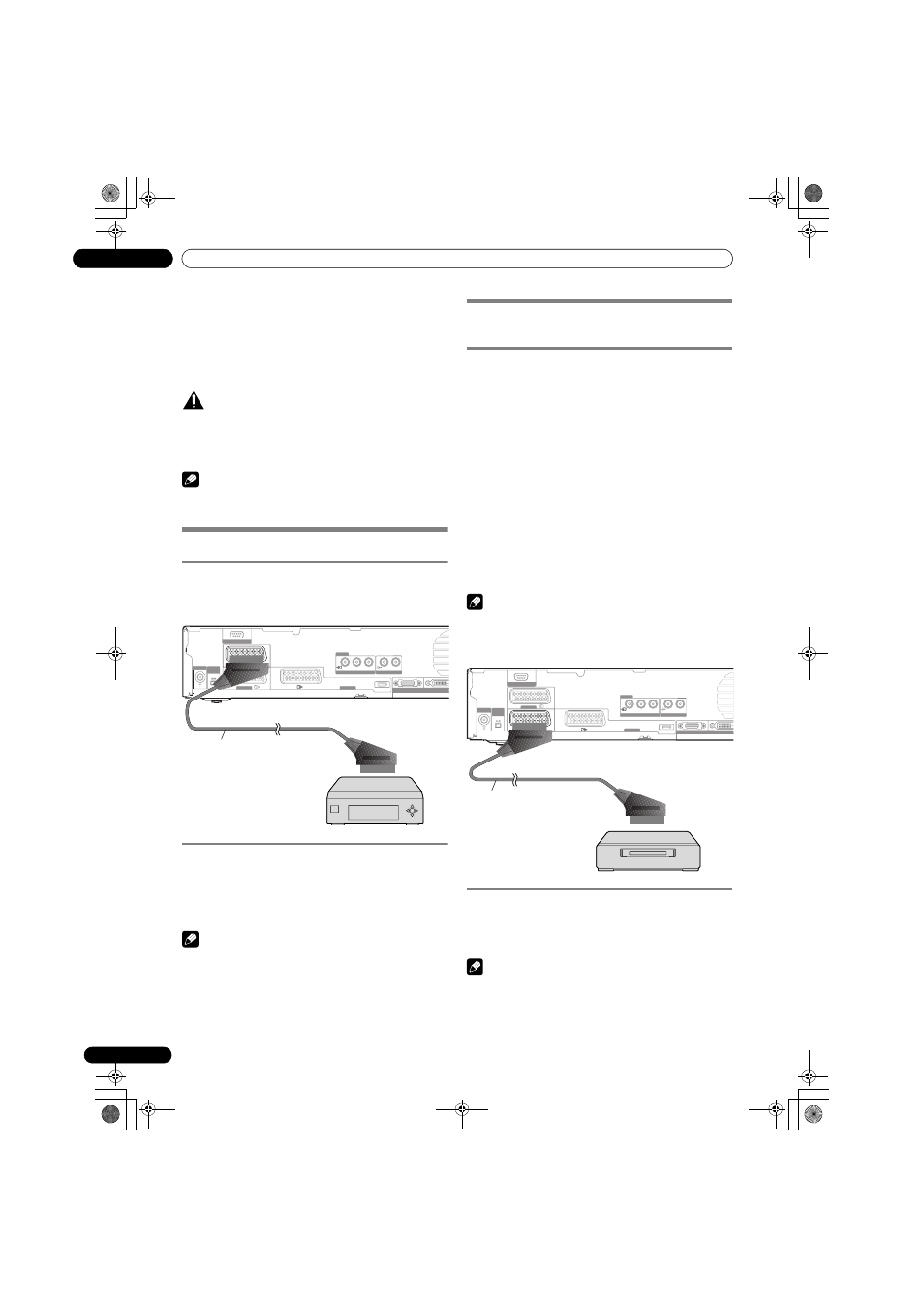

Медиа-ресивер (вид сзади)
Кабель SCART
(приобретается
отдельно)
Декодер
ANT
INPUT 2
INPUT 1
SERVICE ONLY
INPUT
I /o link.A
SELECT
INPUT 2
INPUT 3
HDMI
SYSTEM CABLE
BLACK
WHITE
COMPONENT VIDEO
2
3
Y
PB
PR
R -AUDIO -L
AUDIO OUTPUT
Медиа-ресивер (вид сзади)
Кабель SCART
(приобретается
отдельно)
Видеомагнитофон
