Black plate (39,1)

Importante

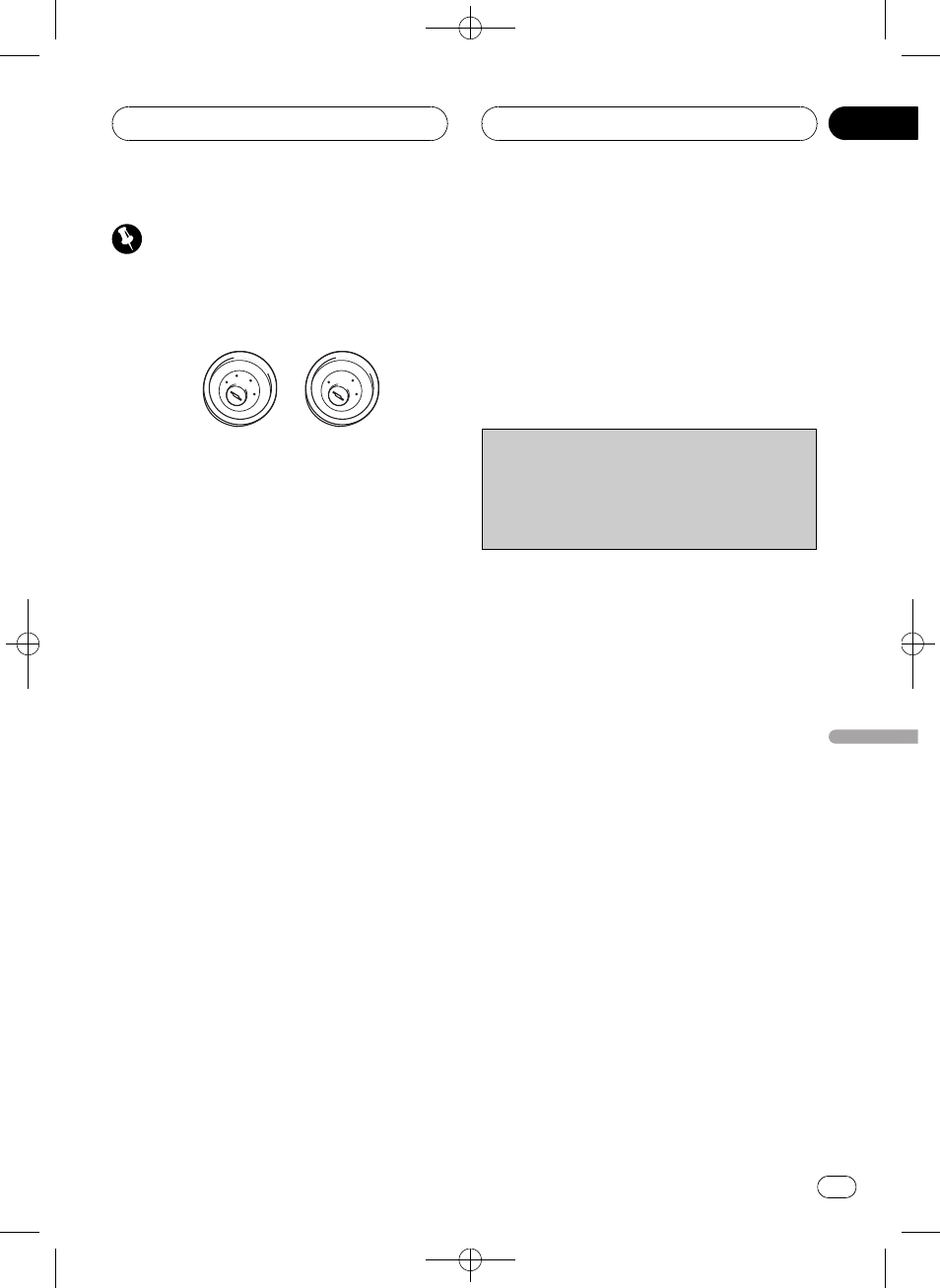

! Non è possibile installare questa unità in un

veicolo che non dispone della posizione ACC
(accessoria) sull

’interruttore della chiave di av-

viamento.

ACC

ON

S

T

A

R

T

O

FF

ON

S

T

A

R

T

O

FF

Con posizio-
ne ACC

Senza posi-
zione ACC

! Se questa unità viene utilizzata in condizione

diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.
— Veicoli dotati di batteria da 12 volt e messa

a terra negativa.

! Per evitare rischi di cortocircuito, surriscalda-

mento o malfunzionamento, accertarsi di se-
guire le indicazioni riportate di seguito.
— Prima dell’installazione, scollegare il mor-

setto negativo della batteria.

— Assicurare i cavi con morsetti per cavi o

nastro adesivo. Per proteggere i cavi, avvol-
gere nastro adesivo attorno agli stessi nei
punti in cui entrano in contatto con parti
metalliche.

— Posizionare tutti i cavi in modo che non

possano entrare in contatto con compo-
nenti mobili, come la leva del cambio e i bi-
nari dei sedili.

— Non posizionare i cavi in luoghi soggetti a

surriscaldamento, come le bocchette del-
l

’impianto di riscaldamento.

— Non instradare il cavo giallo attraverso fori

del vano motore per collegare la batteria.

— Rivestire tutti i connettori scollegati con

del nastro isolante.

— Non mettere in cortocircuito i cavi.
— Non condividere mai l’alimentazione con

altri apparecchi tagliando l

’isolante del

cavo di alimentazione dell

’unità. La capaci-

tà di carico di corrente del cavo è limitata.

— Utilizzare esclusivamente un fusibile con

la portata prescritta.

! Vedere il manuale utente per dettagli sul colle-

gamento dell

’amplificatore di potenza e delle

altre unità, quindi eseguire correttamente i
collegamenti.

! I connettori IP-BUS sono codificati per colore.

Accertarsi di collegare connettori dello stesso
colore.

La funzione del cavo potrebbe differire a secon-
da del prodotto, anche se il colore del cavo è lo
stesso. Per il collegamento di questo sistema,
leggere attentamente i manuali, quindi colle-
gare correttamente i cavi.

<CRD4240-A/N>39

Collegamenti

It

39

Sezione

Italiano

06
