Black plate (127,1)

Важно

! Данное устройство не может быть уста-

новлено в транспортном средстве, в кото-
ром для ключа зажигания не
предусмотрено положение ACC (вспомо-
гательное).

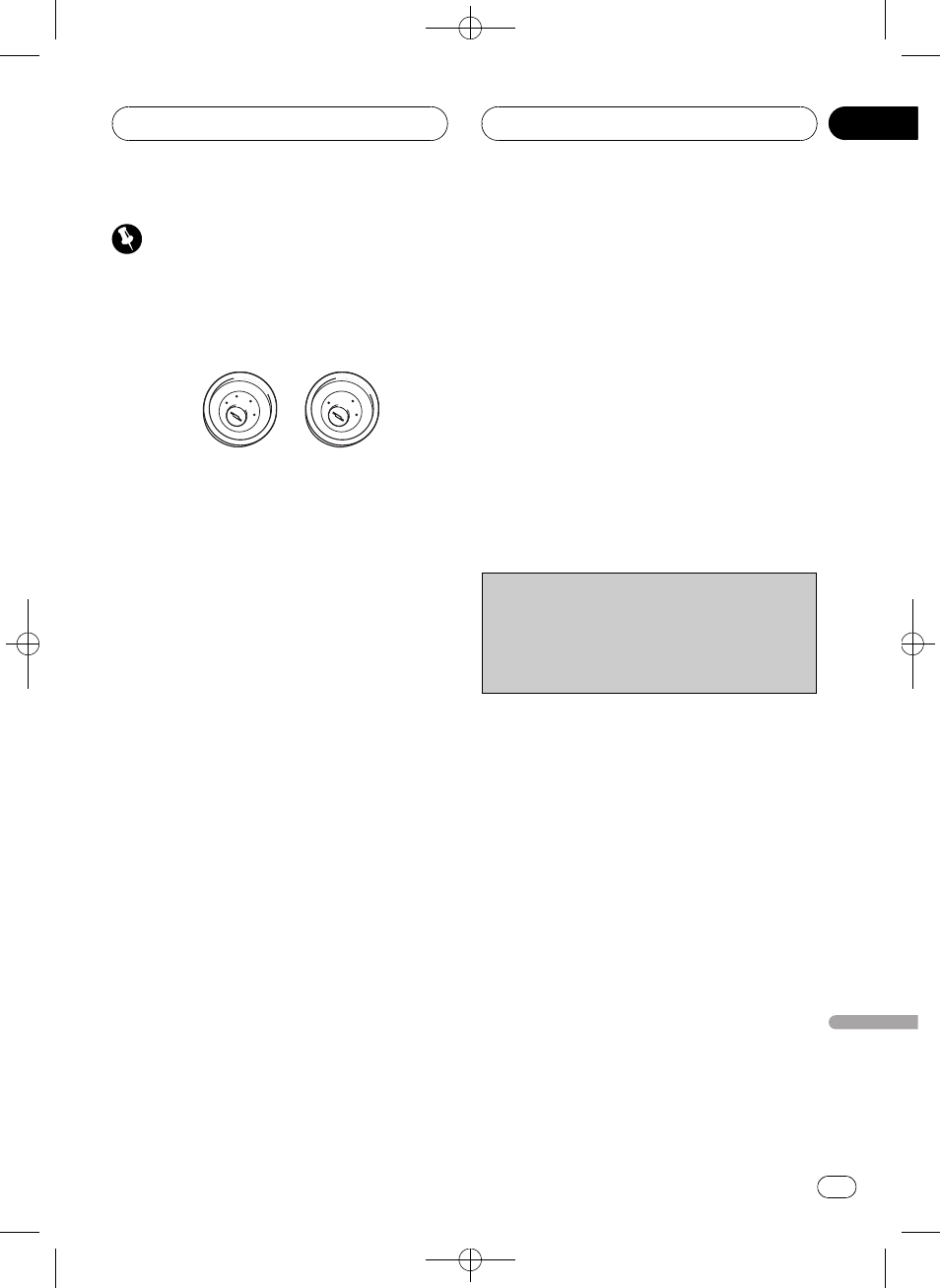

ACC

ON

S

T

A

R

T

O

FF

ON

S

T

A

R

T

O

FF

Положение
ACC

Положение
ACC отсут-

ствует

! Эксплуатация данного устройства в усло-

виях, отличныхот описанныхниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отри-
цательного полюса.

! Во избежание короткого замыкания,

перегрева или неисправностей обязатель-
но придерживайтесь следующихуказаний.
— Перед установкой отсоедините отри-

цательную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для за-
щиты проводки заизолируйте провода в
местахихсоприкосновения с метал-
лическими деталями.

— Разместите все кабели в удалении от

подвижныхдеталей, такихкак рычаг
переключения передач и направляю-
щие сидений.

— Разместите все кабели в удалении от

нагревающихся областей, такихкак
решетка обогревателя.

— Не пропускайте желтый кабель через

отверстие в моторный отсек для по-
дключения к аккумулятору.

— Изолируйте концы всехнеподсоединен-

ныхкабелей изоляционной лентой.

— Не укорачивайте кабели.

— Никогда не срезайте изоляцию со

шнура питания данного устройства с
целью подачи питания на другое обо-
рудование. Допустимая нагрузка
кабеля по току ограничена.

— Используйте предохранитель с указан-

ными параметрами.

! Для получения информации о подключе-

нии усилителя мощности и другихус-
тройств смотрите руководство
пользователя и правильно выполняйте по-
дключение.

! Разъемы IP-BUS маркируются разными

цветами. Следите за тем, чтобы цвет по-
дсоединяемого кабеля соответствовал
цвету разъема.

Функция кабеля может отличаться в зави-
симости от устройства, даже если кабель
имеет тот же цвет. При подсоединении
системы сверьтесь со всеми руководства-
ми и правильно подсоедините кабели.

<CRD4240-A/N>127

Соединения

Ru

127

Раздел

06

Ру

сский
