12 Nl
Aansluiten van de in/uitgangsaansluitingen
Schakel altijd eerst de stroom uit en trek de stekker uit het stopcontact alvorens u enige aansluiting maakt of verbreekt.
Sluit het netnoer pas aan nadat alle aansluitingen tussen de apparatuur volledig zijn gemaakt.
Gebruik alleen het bijgeleverde netsnoer.
Zie tevens de gebruiksaanwijzingen van de aan te sluiten apparatuur.
! Wanneer u een DVS (Digital Vinyl System) maakt door een computer, audio-interface enz. met elkaar te combineren, moet u goed opletten bij het verbinden van de audio-
interface verbinden met de ingangsaansluitingen van dit toestel en bij het instellen van de ingangskeuzeschakelaars.
Zie tevens de handleiding van de DJ-software en de audio-interface in kwestie.

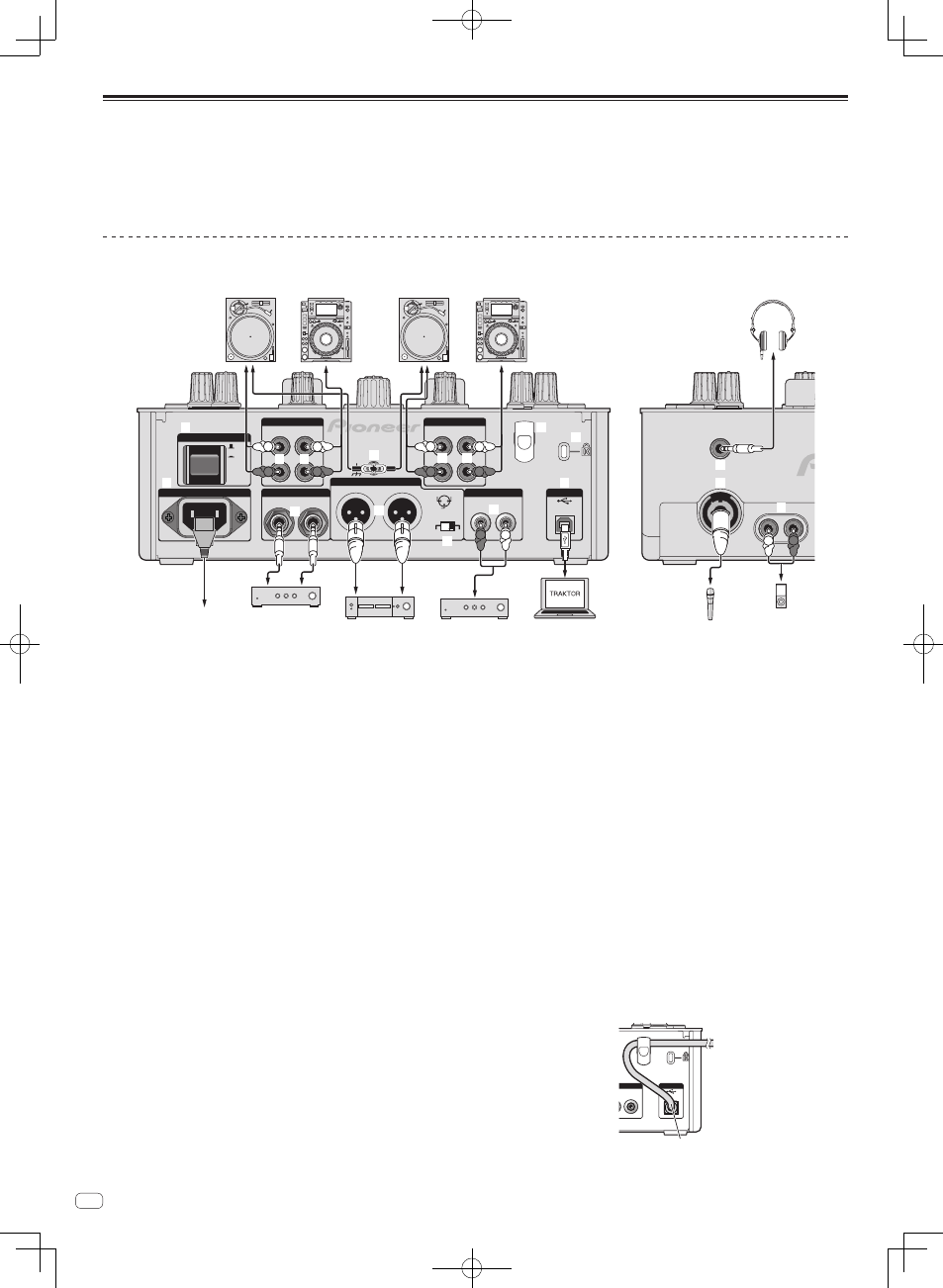

Achterpaneel, voorpaneel
MIC
PHONES
L R AUX
OFF
PHONO CD
SIGNAL GND
ON
POWER
AC IN 220 - 240V
CH 2
USB
L
R
PHONO CD
CH 1
L
R
L R
R L
L R
1.GND 2.HOT
3.COLD
dB -6 0 dB
MASTER
ATT.
TRS
MASTER 1
MASTER 2 BOOTH
R
R
L
L
R
L
R
L
R
L
R L
Eindversterker
(voor dj-booth
monitor)
Eindversterker Eindversterker
Analoge
platenspeler
Analoge
platenspeler DJ-speler DJ-speler Hoofdtelefoon
Computers
Draagbare
muziekspeler Microfoons
Naar
stopcontact
1
2 3
4 2 3
5
6
7
d
e
f 8
9
a b
c
1 POWER toets
Voor aanzetten en uitschakelen van dit apparaat.
2 PHONO aansluitingen
Voor aansluiten op de phono-aansluiting (MM-element) van een weergave-appa-
raat. Geen lijnniveau-ingangssignalen op aansluiten.
Om apparatuur te kunnen verbinden met de [PHONO] aansluitingen, moet de
kortsluitstekker uit de aansluitingen verwijderd worden.
Steek deze kortsluitstekker in de [PHONO] aansluitingen wanneer er niets op is
aangesloten om externe ruis te verminderen.
3 CD aansluitingen
Aansluiten op een DJ-speler of een lijnuitgangscomponent.
4 SIGNAL GND aansluiting
Sluit hierop de aardingsdraad van een analoge platenspeler aan. Dit vermindert
storende geluiden bij aansluiten van een analoge platenspeler.
5 Snoerhaak
Haak hier de USB-kabel omheen.
! De geluidsweergave wordt onderbroken wanneer de USB-kabel tijdens weer-
gave wordt losgekoppeld.
6 Kensington-beveiligingsgleuf
7 USB-poort
Voor aansluiten van een computer.
! Sluit dit toestel en de computer direct op elkaar aan met behulp van de
meegeleverde USB-kabel.
! Een USB-verdeelstekker (hub) kan niet worden gebruikt.
8 MASTER2-aansluitingen
Voor aansluiten van een eindversterker e.d.
9 MASTER ATT.
Stelt het verzwakkingsniveau in van het geluid dat wordt weergegeven via de
[MASTER1] en [MASTER2]-aansluitingen.
Indien ingesteld op [–6 dB], wordt het audio-uitgangsniveau van de [MASTER1]
en [MASTER2]-aansluitingen tot de helft teruggebracht.
a MASTER1-aansluitingen
Voor aansluiten van een eindversterker e.d.
b BOOTH-aansluitingen (pagina 19)
Uitgangsaansluingen voor een booth-monitor, geschikt voor symmetrische of
asymmetrische TRS-uitgangsaansluiting.
! Het geluid zal vervormd raken als het niveau te hoog wordt opgevoerd bij
gebruik van ongebalanceerde uitgangssignalen.
c AC IN
Aansluiten op een stopcontact met het bijgeleverde netsnoer. Wacht met aan-
sluiten van het netsnoer totdat eerst alle aansluitingen tussen de apparatuur
onderling compleet zijn gemaakt.
Gebruik alleen het bijgeleverde netsnoer.
d PHONES-aansluiting (pagina 19)
Sluit hierop een hoofdtelefoon aan.
e MIC-aansluiting (pagina 24)
Voor aansluiten van een microfoon.
f AUX IN-aansluitingen (pagina 24)
Aansluiten op de uitgangsaansluiting van een extern apparaat (sampler, draag-
bare muziekspeler, enz.)
 Snoerhaak
De USB-kabel wordt op zijn plaats gehouden door deze om de snoerhaak te haken.
Hierdoor kan de USB-kabel niet loskomen wanneer er per ongeluk aan getrokken
wordt.
! De geluidsweergave wordt onderbroken wanneer de USB-kabel tijdens weergave
wordt losgekoppeld.
USB
L
STER 2
USB-kabel
