33

Ru

Неисправность

Проверьте

Способ устранения

[SYNC] не срабатывает.

Были-ли музыкальные файлы импортированы соот-

ветствующим образом?

Заново импортируйте музыкальные файлы и загрузите их в деки. (стр. 16)

Был-ли проанализирован музыкальный файл?

Если музыкальные файлы не могут автоматически анализироваться, введите

[Beat Grid] вручную.

[SYNC] не срабатывает даже когда

файлы проанализированы.

Установлен-ли [BEAT MARKER (Grid)] для метки

быстрого доступа?

Установите как минимум один [BEAT MARKER] на [Grid].
Поставьте галочку в [Preferences] > [File Management] >

[Set Beat-Grid when detecting BPM], затем повторно загрузите дорожку в деку.

Небольшое отображение зоны деки.

Дважды щелкните по разделу информационного дисплея дорожки (по части, где ото-

бражено название дорожки, ВРМ, др.) в зоне деки.

[SINGLE/GROUP] не срабатывает.

Режим [Single] не может выбираться через TRAKTOR SCRATCH DUO 2.

При обновлении до версии TRAKTOR SCRATCH PRO 2 панель эффектов может пере-

ключаться на режим [Single].

Функция возврата к метке не

срабатывает.

Установлена-ли точка метки?

Установите точку метки. (стр. 17)

Управление MIDI не срабатывает.

Установлен-ли канал MIDI соответствующим

образом?

Установите канал MIDI в ярлыке [MIDI] в утилите настроек. (стр. 28)

Установлены-ли настройки MIDI соответствующим

образом?

Для управления программным обеспечением DJ от данного аппарата, сообщения

MIDI данного аппарата должны быть назначены на используемое программное обе-

спечение DJ. Подробнее о назначении сообщений, смотрите инструкции по эксплуа-

тации к программному обеспечению DJ.

Данный аппарат не распознается после

его подключения к компьютеру.

Не мигает-ли индикатор кнопки [UTILITY (WAKE UP)] с
4

-секундными интервалами?

Установите програмный драйвер. Если он уже установлен, удалите его, затем устано-

вите повторно. (стр. 10)

Невозможно вывести звучание компью-

тера через данный аппарат.

Подключены-ли данный аппарат и компьютер соот-

ветствующим образом?

Подключите данный аппарат и компьютер через USB кабель. (стр. 12)

Установлены-ли настройки аудиовыхода устройства

соответствующим образом?

Выберите данный аппарат в настройках устройства аудиовыхода. Подробнее о

настройках для приложения, смотрите инструкции по эксплуатации к приложению.

Установлен-ли переключатель селектора входа [CD,
PHONO

, USB] на соответствующую позицию?

Установите переключатель селектора входа [CD, PHONO, USB] на позицию [USB]. (стр.

13) (стр. 19)

Звучание искажается при подключении

аналогового проигрывателя к термина-

лам [PHONO] данного аппарата.

Или не переключается подсветка инди-

катора уровня канала даже при враще-

нии ручки [TRIM].

Подключен-ли аналоговый проигрыватель со встроен-

ным фоновым эквалайзером?

При использовании аналогового проигрывателя со встроенным фоноэквалайзером,

подключите его к терминалам [CD]. (стр. 12)
Если аналоговый проигрыватель со встроенным фоновым эквалайзером оборудован

переключателем PHONO/LINE, переключите его на PHONO.

Не подключен-ли аудиоинтерфейс для компьюте-

ров между аналоговым проигрывателем и данным

аппаратом?

Если аудиоинтерфейс для компьютеров имеет выход линейного уровня, подключите

его к терминалам [CD]. (стр. 12)
Если аналоговый проигрыватель оборудован переключателем PHONO/LINE, пере-

ключите его на PHONO.

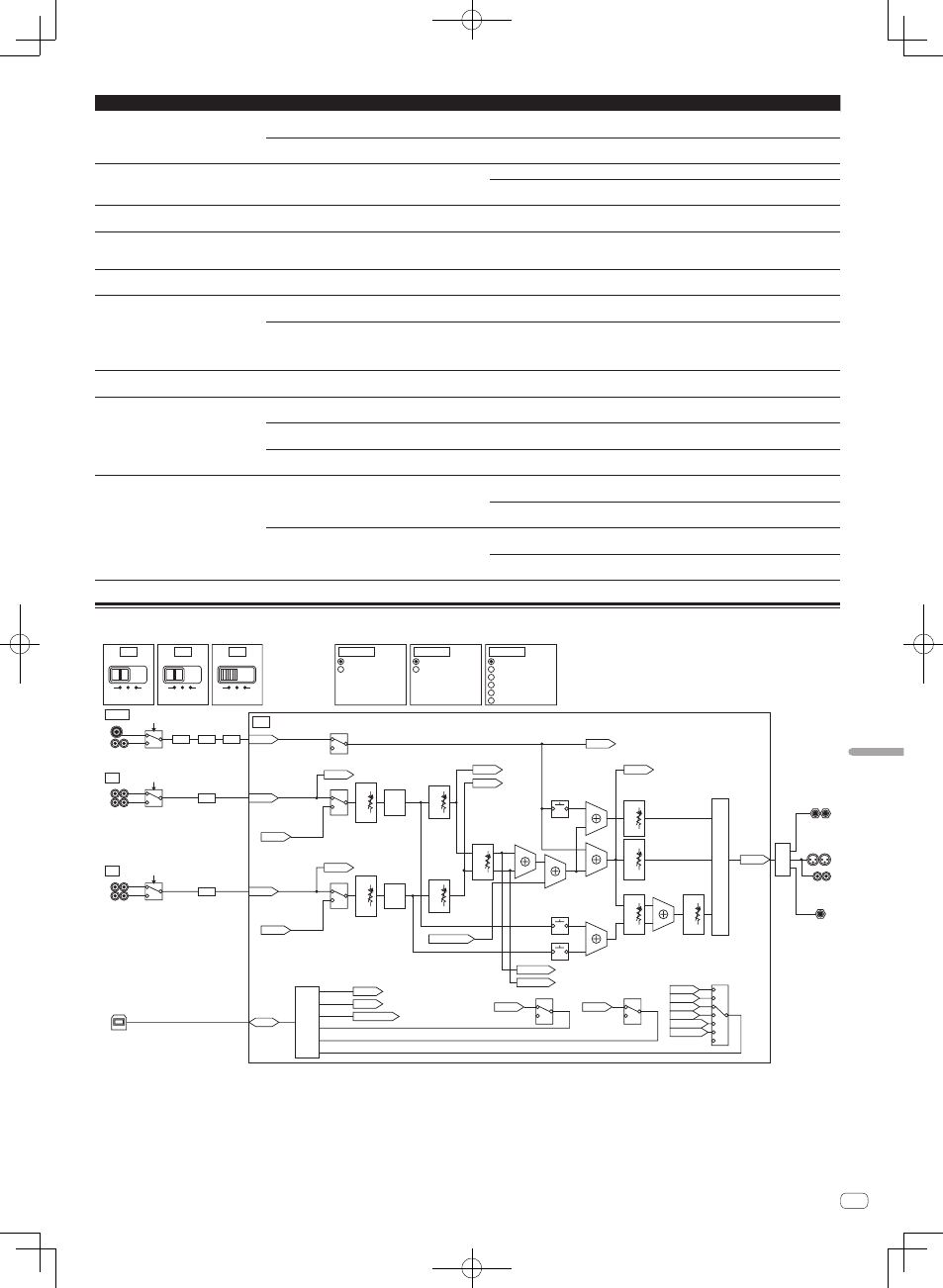

Структурная схема

CH1

PHONO

USB

CD

CH2

PHONO

TRIM

MIC/AUX

MIC

AUX

MIC_SEL_OUT

EQ

ADC

SH2A

MIC_AUX

CH1_ana

USB

CD

MIC

OFF

AUX

MIC

PC Input 1/2

(CH1) Pre Trim CD
(CH1) Pre Trim PHONO

PC Input 3/4

(CH2) Pre Trim CD
(CH2) Pre Trim PHONO

PC Input 5/6

Rec OUT
MIC/AUX Post EQ
Post CH1 Fader
Post CH2 Fader
Post Cross Fader A
Post Cross Fader B

CH1

ADC

PHONO

CD

CH1_SEL_OUT

MUTE

CH2

ADC

PHONO

CD

CH2_SEL_OUT

MIC_Post

Rec_OUT

CH1_Post

Post_CRS_A

Post_CRS_B

SAMPLER_USB

SAMPLER_USB

CH2_Post

CH1_Pre

CH1_USB

CH1_Pre

CH1

3Band

ISO

CH1_F

ader

CH2_ana

CH2_Pre

CH2_USB

CH1_USB

CH2_USB

CH2

3Band

ISO

CH2_F

ader

Cross_F

ader

MASTER_V

OL

BOO

TH_V

OL

Headphone_M

1

Headphone_V

OL

CH1 CUE SW

CH2 CUE SW

MIC ON SW

OUT_ana

TDM_OUT

(8ch)

USB

USB

USB_A

UDIO_IF

48kHz/24bit (6in/6out)

MUTE

CH2_Pre

MUTE

MUTE

Rec_OUT
MIC_Post
CH1_Post
CH2_Post
Post_CRS_A
Post_CRS_B

DAC

Booth

Master 1

Master 2

Phones

CH2_Digi_T

rim

CH1_Digi_T

rim
