Подключение входных/выходных терминалов
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
После завершения всех подключений между устройствами подключите силовой кабель.
Используйте только поставляемый силовой кабель.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
!
При создании DVS (Digital Vinyl System), состоящей из компьютера, аудиоинтерфейса, др., будьте внимательны при подключении аудиоинтерфейса к вход-
ным терминалам данного аппарата и при установках переключателей селекторов входа.
Также смотрите инструкции по эксплуатации к программному обеспечению DJ и к аудиоинтерфейсу.

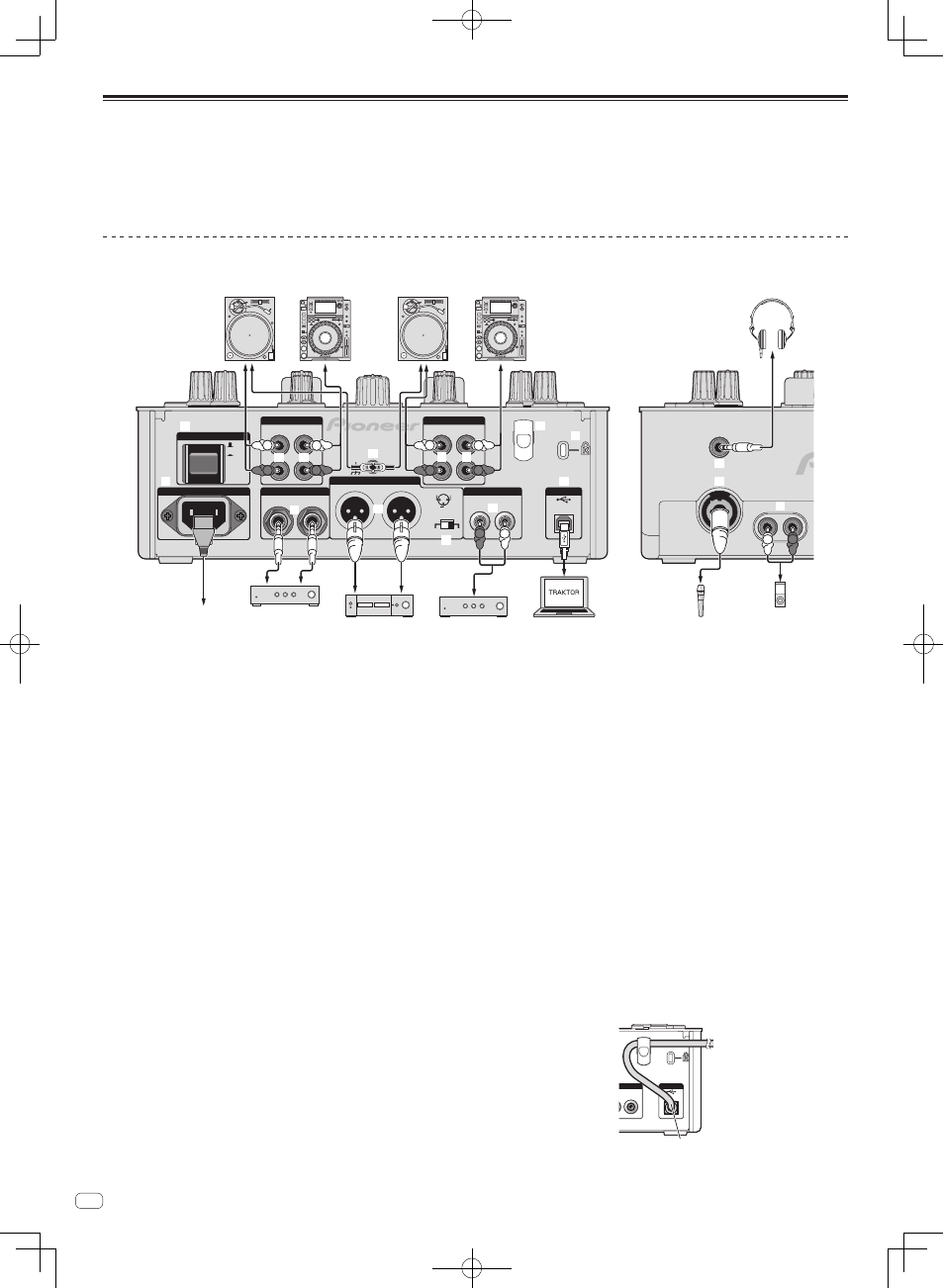

Задняя панель, передняя панель
MIC
PHONES
L
R
AUX
OFF
PHONO
CD
SIGNAL GND
ON
POWER
AC IN
220 - 240V
CH 2
USB
L
R
PHONO
CD
CH 1
L
R
L
R
R
L
L
R
1.GND 2.HOT
3.COLD
dB
-6
0 dB
MASTER
ATT.
TRS
MASTER 1
MASTER 2
BOOTH
R
R
L
L
R
L
R
L
R
L
R
L
Усилитель мощности
(для монитора
кабинки ди-джея)
Усилитель
мощности
Усилитель
мощности
Аналоговый
проигрыватель
DJ
проигрыватель
Аналоговый
проигрыватель
DJ
проигрыватель
Наушники
Компьютеры
Переносное
аудиоустройство
Микрофоны
К розетке
1
2
3
4
2
3
5
6
7
d
e
f
8
9
a
b
c
1
Кнопка POWER
Включение и отключение питания данного аппарата.
2
Терминалы PHONO
Подключите к выходному проигрывающему устройству (с головкой звукос-
нимателя ММ). Не вводите сигналы линейного уровня.
Для подключения устройства к терминалам [PHONO] извлеките вставлен-
ную в терминалы замыкающие штырьковые вилки.
Во избежание внешнего шума вставьте данные замыкающие штырьковые
вилки в терминалы [PHONO], когда к ним ничего не подключено.
3
Терминалы CD
Подключите к DJ проигрывателю или выходному компоненту линейного
уровня.
4
Терминал SIGNAL GND
Подключите сюда провод заземления аналогового проигрывателя. Это
позволит уменьшить шум при подключении аналогового проигрывателя.
5
Крюк проводки
Закрепите здесь USB кабель.
!
Звучание будет искажено при отсоединении USB кабеля во время
воспроизведения.
6
Слот замка Кенсингтона
7
Порт USB
Подключите к компьютеру.
!
Подключите данный аппарат и компьютер напрямую через поставляе-
мый USB кабель.
!
Концентратор USB не может использоваться.
8
Терминалы MASTER2
Подключите к усилителю мощности, др.
9
MASTER ATT.
Установка уровня ослабления, выводимого от терминалов [MASTER1] и
[MASTER2].
При установке на [–6 dB] уровень выводимого от терминалов [MASTER1] и
[MASTER2] звучания уменьшается наполовину.
a
Терминалы MASTER1
Подключите к усилителю мощности, др.
b
Терминалы BOOTH (стр. 20)
Выходные терминалы для монитора кабинки ди-джея, совместимые с
симметричным или несимметричным выходом для коннектора TRS.
!
Звучание будет искажаться при излишнем повышении уровня при
использовании несимметричных выходов.
c
AC IN
Подключите к розетке через поставляемый силовой кабель. Подключайте
силовой кабель только после завершения всех подключений между
оборудованием.
Используйте только поставляемый силовой кабель.
d
Терминал PHONES (стр. 20)
Подключите сюда наушники.
e
Терминал MIC (стр. 25)
Подключите к микрофону.
f
Терминалы AUX IN (стр. 25)
Подключите к терминалу выхода внешнего устройства (дискретизатора,
переносного аудиоустройства, др.)
Крюк проводки
USB кабель можно надежно зафиксировать, зацепив его за крюк проводки.
Это предотвращает случайно вытягивание USB кабеля и отсоединение его
штекера от порта.
!
Звучание будет искажено при отсоединении USB кабеля во время
воспроизведения.
USB
L
STER 2
USB кабель
