Перед эксплуата-

цией

9

VQT3M07

1

Переключатель режима ожидания/включения (Í/I)
(> 21)
Нажмите для переключения аппарата из активного
режима в режим ожидания или обратно. В режиме
ожидания устройство продолжает потреблять
незначительное количество энергии.

2

Открытие или закрытие лотка диска (> 24)

3

Настройка громкости аппарата

4

Лоток диска

5

Стоп (> 27)

6

Пуск воспроизведения (> 27)

7

Гнездо для SD карты (> 24)

8

Порт USB (> 24)

9

Датчик сигнала пульта ДК
Расстояние: в пределах приблиз. 7 м.
Угол: Приблизительно 20e вверх и вниз, 30e влево и
вправо

10 Дисплей
11 Підключення iPod/iPhone (> 36)

1

Вход AC IN (> 20)

2

Разъемы колонки (> 15)

3

Охлаждающий вентилятор

4

[Ljr]Poccnn]
USB-порт для беспроводного адаптера (> 19)

5

Порт LAN (локальной сети) (> 19)

6

Выход HDMI AV OUT (ARC) (> 17)

7

Разъем для радиоантенны FM (> 20)

8

Разъемы DIGITAL AUDIO IN (> 16, 17)

9

Вход AUX (> 16)

10 Выход VIDEO OUT (> 16)
11 [BTT775]

Док-станция цифрового передатчика для
дополнительной беспроводной системы (> 14)

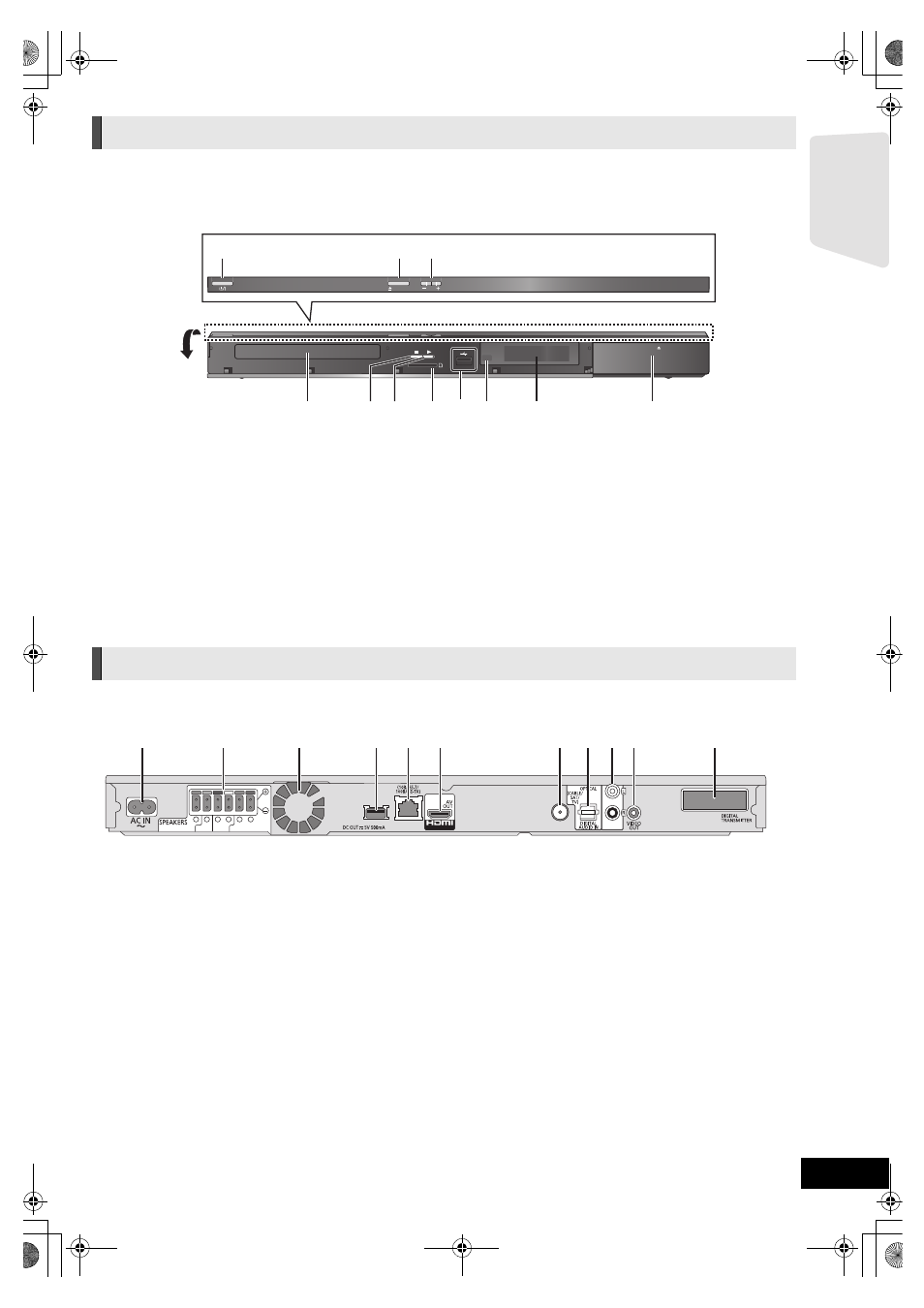

Основное устройство (спереди)

SD CARD

iPod

VOL

OPEN/CLOSE

1

2

3

4

5

7

6

11

9

10

8

Открытие
лотка.

Ocнoвнoй блoк (сзади)

SUBWOOFER

3

6

5

2

1

4

3

3

3

R

L

R

L

Ω

Ω

Ω

Ω

3

Ω

75

CENTER

SURROUND

FRONT

LAN

AUX

FM ANT

WIRELESS LAN

1

2

3

4

5

6

9 10

11

7

8
