16
VQT3M07
≥Простой способ подключения показан в прилагаемом документе Руководство по простой установке, однако имеется
большее количество примеров подключения для оптимальной настройки системы.
≥ Не выполняйте подключение видеосигнала через видеомагнитофон.
Из-за наличия защиты от копирования картинка может отображаться неправильно.
≥ Перед выполнением любых подключений выключите все оборудование.
∫ OPTICAL IN
≥После выполнения цифрового подключения звука, выполните настройки в соответствии с типом аудио сигнала
цифрового оборудования (> 28).
∫ HDMI
Подключение HDMI поддерживает VIERA Link “HDAVI Control” (> 34), если используется с совместимым телевизором
Panasonic.
≥Пожалуйста, используйте, высокоскоростные HDMI кабели с логотипом HDMI (как показано на покрытии).
Рекомендуется использование HDMI кабеля от Panasonic. Для вывода сигнала “1080p” используйте кабели HDMI
длиной 5,0 метров или меньше.
Номер рекомендуемой детали (высокоскоростной кабель HDMI):
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м) и т. д.
≥Аудио будет воспроизводиться через колонки системы, если выбрать “Выкл.” в “Выход аудио HDMI”. (> 44)
A Аудиокабель (не входит в комплект)
B Видеокабель (не входит в комплект)
A Кабель оптического цифрового выхода
(не входит в комплект)
B Видеокабель (не входит в комплект)

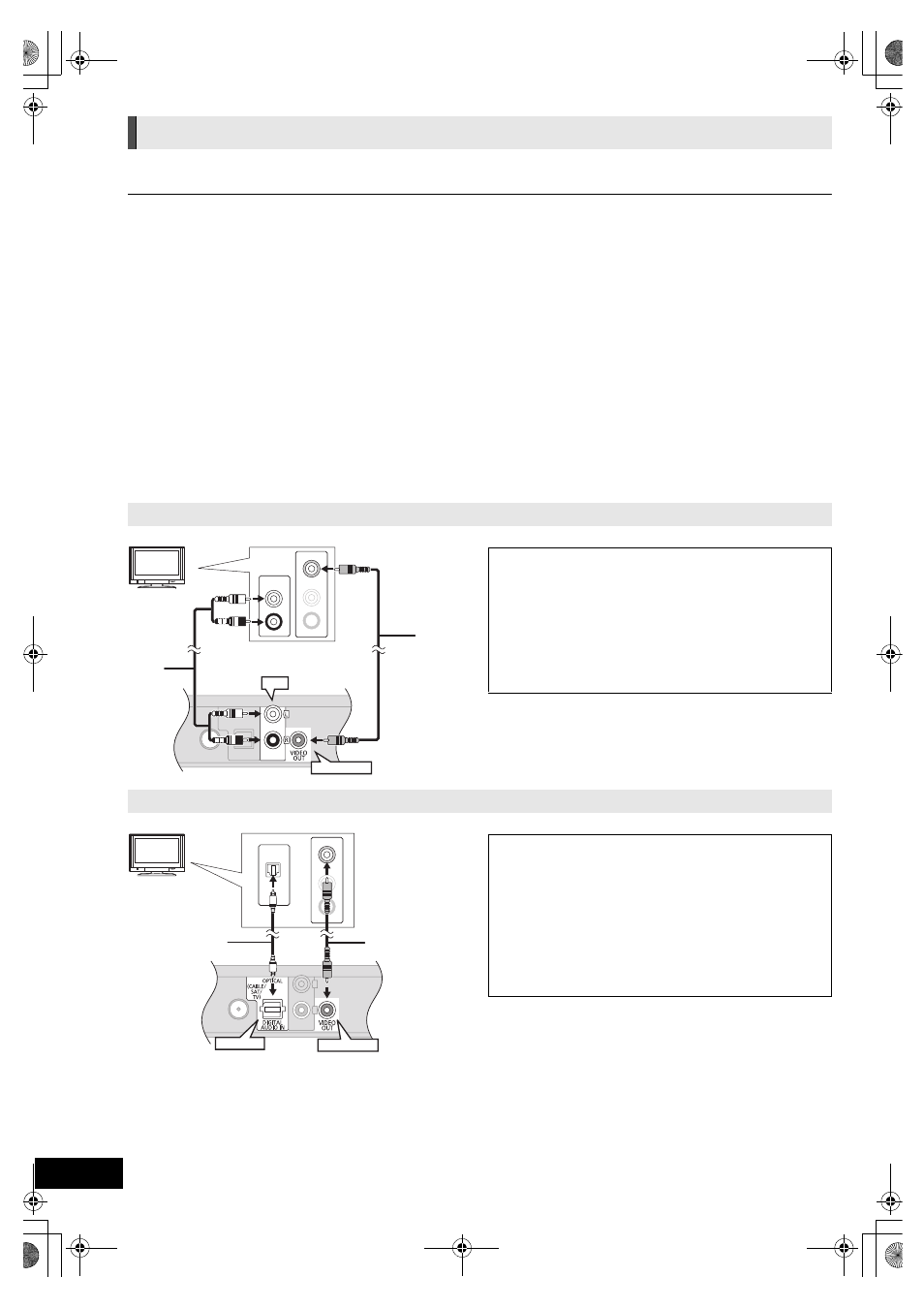

Подключение к телевизору
Подключение для стандартного изображения и звука
AUX
L
VIDEO IN
R
AUDIO IN
L
R
AUDIO OUT


VIDEO OUT
AUX
Телевизор
Для воспроизведения звука телевизора с
помощью этого домашнего кинотеатра:
1 Соедините телевизор и основной блок при
помощи аудиокабеля (не входит в комплект
поставки).
2 Выберите “AUX” в качестве источника
(> 25).
Подключение для более качественного звука
OPTICAL
OUT
L
VIDEO IN
R
AUDIO IN
 
OPTICAL VIDEO OUT
Телевизор
Для воспроизведения звука телевизора с
помощью этого домашнего кинотеатра:
1 Соедините телевизор и основной блок при
помощи оптического цифрового
аудиокабеля (не входит в комплект
поставки).
2 Выберите “DIGITAL IN” или “D-IN” в
качестве источника (> 25).
