Перед эксплуата-
цией
15
VQT3M07
ШАГ 3: Подключение
Перед выполнением подключений выключите все оборудование и ознакомьтесь с соответствующими разделами
руководств по эксплуатации.
Не подключайте аппарат к электрической сети до тех пор, пока не будут выполнены все остальные
подключения.
Подсоедините штекеры к разъемам того же цвета.

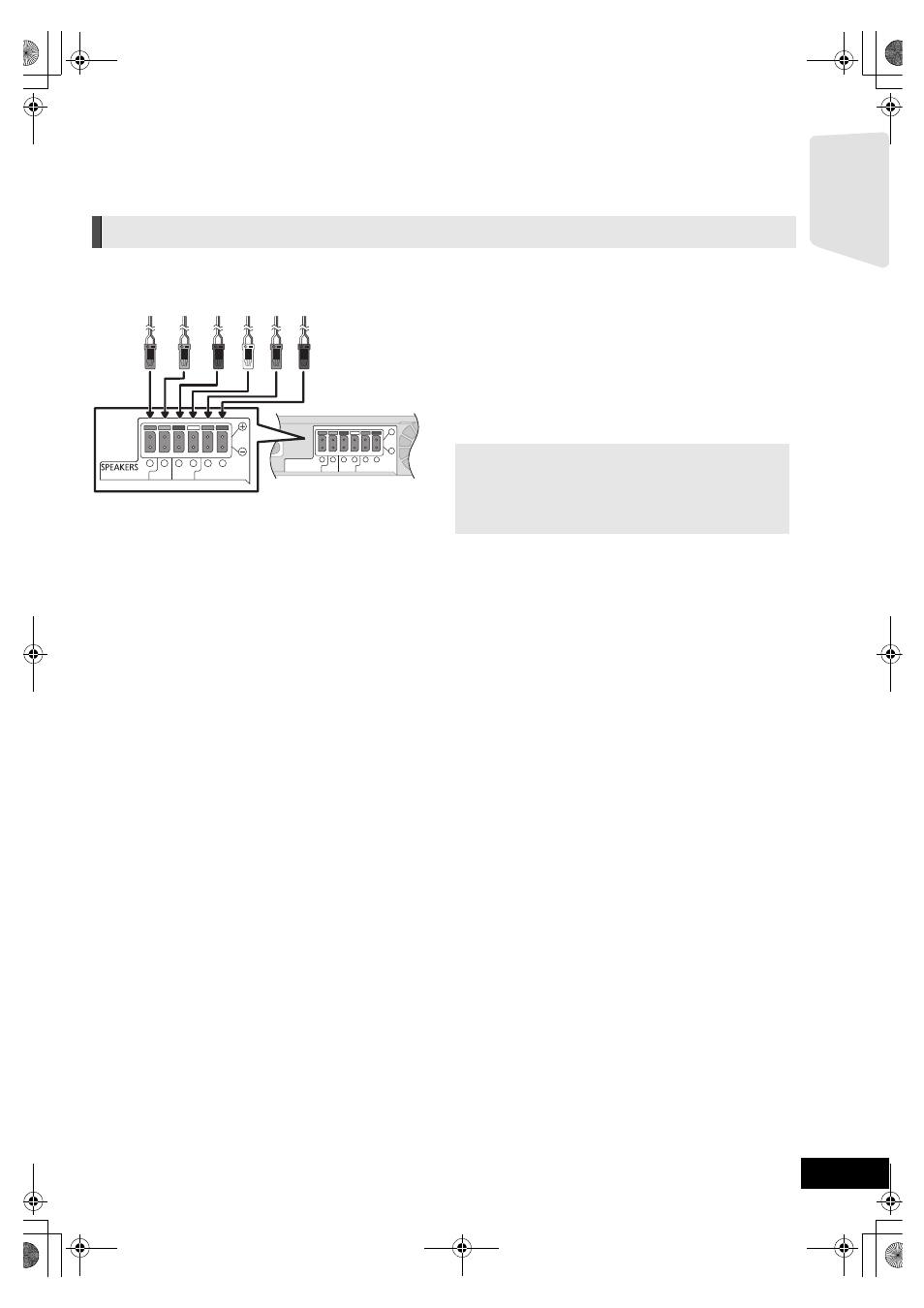

Разъем кабелей подключения к акустическим колонкам
SUBWOOFER
3
6
5
2
1
4
3
3
3
R
L
R
L
Ω
Ω
Ω
Ω
3
CENTER
SURROUND
FRONT
Основной блок
6 Фиолетовый
Сабвуфер
5 Зеленый
Центральная колонка
2 Красный
Фронтальные колонки (Rch)
1 Белый
Фронтальные колонки (Lch)
4 Серый
колонки объемного звучания (Rch)
3 Синий
колонки объемного звучания (Lch)
[BTT775]
При использовании дополнительной беспроводной
системы, не пытайтесь подключать любые другие
колонки объемного звучания или задние колонки
объемного звучания к оcнoвнoму блoку.
