Перед эксплуата-

цией

13

VQT3M07

1

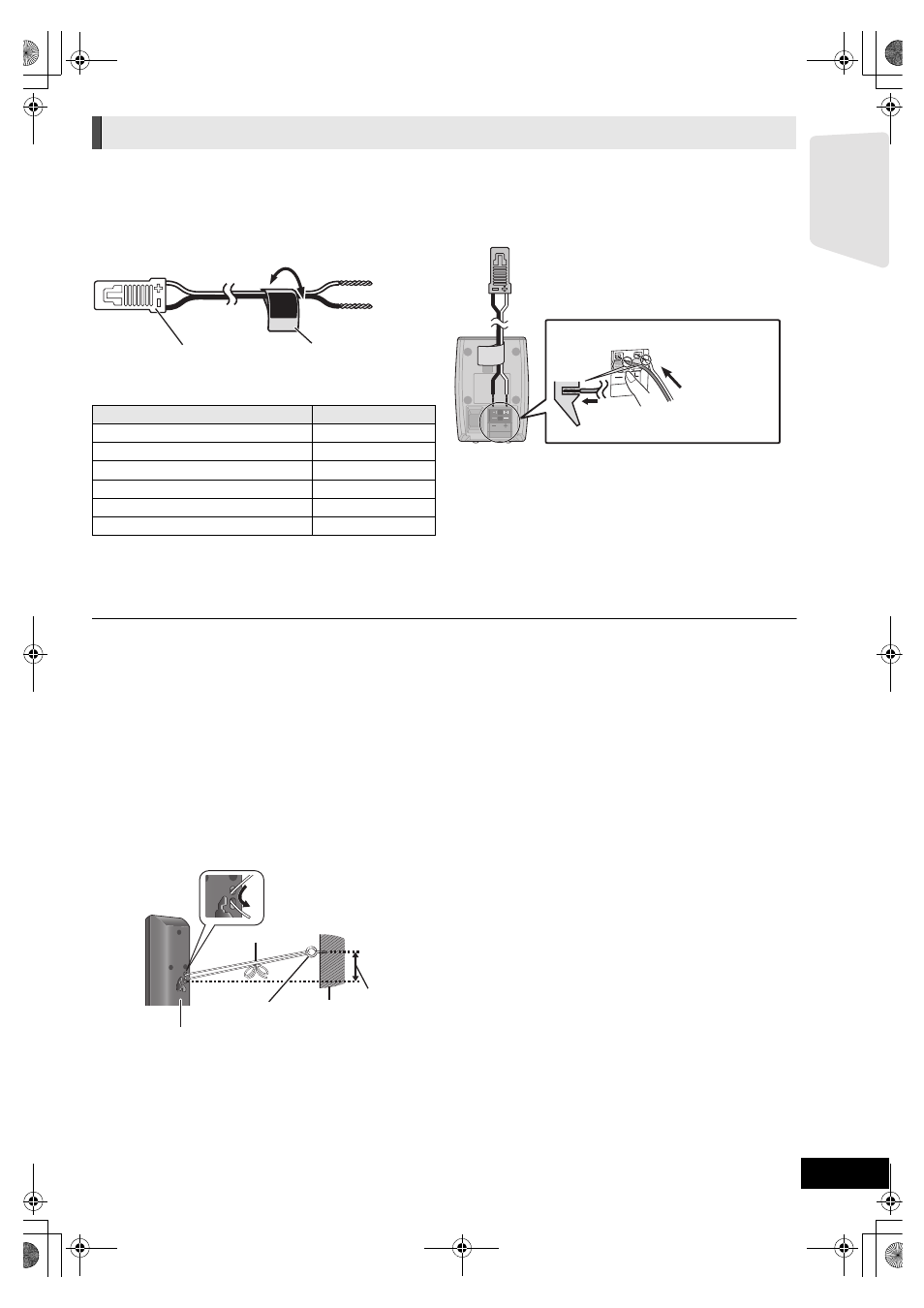

Для удобства при выполнении
подключений рекомендуется
использовать идентификационные
кабельные маркеры (наклейки).

напр., Фронтальные колонки (L)

A Наклейка кабеля колонки (входит в комплект)
B Разъем

Проверьте, чтобы номер каждой наклейки соответствовал
цвету разъема.

2

Подсоединить кабелиподключения
колонок. Вставьте провода полностью,
не переходя на участки без изоляции.

напр., колонки объемного звучания [BTT270]

Не допускайте пересечения (короткого замыкания) или нарушения полярности проводов акустических колонок, т.к. это может вызвать

повреждение колонок.

Не используйте фронтальную колонку как колонку объемного звучания или наоборот. Проверьте тип колонки по наклейке на задней

стороне перед подключением соответствующего кабеля.

≥ Чтобы избежать травм при падении или падения колонки, аккуратно размещайте кабели колонки способом, исключающим возможность

спотыкнуться или зацепиться.

≥ Не держите колонку одной рукой, чтобы избежать травмы в результате падения колонки при переноске.

[BTT775]

∫ Примите меры по защите колонок от падения

≥Проконсультируйтесь со специалистами по поводу крепления колонок к стенам или колоннам, так как несущая

способность последних может оказаться недостаточной. Неверная установка может привести к повреждению стены или
колонок.

≥Используйте нить менее ‰ 2,0 мм, которая может выдержать более 10 кг.

A Шнурок (не входит в комплект)

Протяните от стены к колонке и хорошо завяжите.

B Задняя сторона колонки
C Шуруп с кольцом (не входит в комплект)
D Стена
E Примерно 150 мм

Подготовка кабелей и осуществление подключения

Наклейка кабеля колонки

Цвет

1 FRONT (L)

Белый

2 FRONT (R)

Красный

3 SURROUND (L)

Синий

4 SURROUND (R)

Серый

5 CENTRE

Зеленый

6 SUBWOOFER

Фиолетовый

FRONT

Lch

Подайте вперед!

r: Белы
s: Синий линия
