Aansluitingen

Voorzorgsmaatregelen

• Dit toestel is uitsluitend ontworpen voor 12V gelijkstroom met negatieve

aarding.

• Gebruik luidsprekers met de juiste impedantie.

— 2 – 8

(stereo), 4 – 8

(bij gebruik als BTL/brugversterker).

• Sluit geen actieve luidsprekers (met ingebouwde versterkers) aan op de

luidsprekeringangen van het toestel. Hierdoor ontstaat mogelijk schade
aan de versterker en aan de actieve luidsprekers.

• Installeer het toestel niet op een plaats waar het blootstaat aan:

— hoge temperaturen, bijvoorbeeld door direct zonlicht of hete lucht van

een verwarmingssysteem

— regen of vocht
— stof of vuil

• Wanneer de auto in de volle zon geparkeerd stond en het heel warm is in

de auto, moet u het toestel voor gebruik eerst laten afkoelen.

• Zorg ervoor dat de koelvinnen van het toestel niet worden afgedekt,

bijvoorbeeld door het vloertapijt.

• Als dit toestel zich te dicht bij het car audiosysteem of de antenne

bevindt, kan er storing optreden. Installeer de versterker in dit geval
verder bij het car audiosysteem of de antenne vandaan.

• Controleer de aansluitingen als het car audiosysteem niet van stroom

wordt voorzien.

• Deze vermogensversterker is uitgerust met een beveiligingscircuit dat de

transistoren en luidsprekers beschermt wanneer de versterker niet naar
behoren functioneert. Probeer de beveiligingscircuits niet te testen door
het koelelement af te dekken of het toestel te overbelasten.

• Sluit dit toestel niet aan op een zwakke accu want het werkt alleen

optimaal met een goede voeding.

• Zet het audiosysteem voor alle veiligheid niet te hard zodat u nog altijd

geluiden buiten de auto kunt horen.

Met alle vragen of problemen met betrekking tot dit toestel die niet aan
bod komen in deze gebruiksaanwijzing kunt u steeds terecht bij uw Sony
handelaar.

Opgelet

• Alvorens aansluitingen te verrichten, moet u eerst de aardingsaansluiting

van de accu loskoppelen om kortsluiting te vermijden.

• Gebruik luidsprekers die krachtig genoeg zijn. Te lichte luidsprekers

kunnen worden beschadigd.

• Verbind de # aansluiting van het luidsprekersysteem niet met het

autochassis en verbind ook de # aansluiting van de rechterluidspreker
niet met die van de linkerluidspreker.

• Houd de ingangs- en uitgangskabels uit de buurt van de voedingskabels

om storing te vermijden.

• Dit is een krachtige versterker. Deze functioneert dus wellicht niet

optimaal wanneer de gewone luidsprekerkabels in de auto worden
gebruikt.

• Indien uw auto is uitgerust met een computersysteem voor navigatie of

dergelijke, mag de aardingskabel niet worden losgekoppeld van de accu.
Wanneer u de kabel loskoppelt, kan het computergeheugen worden
gewist. Om kortsluiting te voorkomen, moet u de +12V-voedingskabel
loskoppelen tot alle andere kabels zijn aangesloten.

Подключeниe

Mepы пpeдоcтоpожноcти

• Дaнноe ycтpойcтво пpeднaзнaчeно только для paботы c иcточникaми

питaния поcтоянного токa 12 B c отpицaтeльным зaзeмлeниeм.

• Используйте громкоговорители с подходящим сопротивлением.

— 2 – 8 Oм (стерео), 4 – 8 Oм (когдa иcпользyeтcя кaк BTL/моcтовой

ycилитeль).

• He подключaйтe aктивныe гpомкоговоpитeли (cо вcтpоeнными

ycилитeлями) к контaктaм для гpомкоговоpитeлeй нa ycтpойcтвe. Это
может привести к повреждению усилителя и активных
громкоговорителей.

• He ycтaнaвливaйтe ycтpойcтво в тex мecтax, гдe оно можeт

подвepгaтьcя воздeйcтвию:

— выcокиx тeмпepaтyp, нaпpимep, в мecтax попaдaния пpямыx

cолнeчныx лyчeй или гоpячeго воздyxa от отопитeля;

— дождя или влaги;
— пыли или гpязи.

• Ecли aвтомобиль был пpипapковaн в cолнeчном мecтe и в caлонe

повыcилacь тeмпepaтypa, нe включaйтe ycтpойcтво до тex поp, покa оно
нe оxлaдитcя.

• Пpи ycтaновкe ycтpойcтвa в гоpизонтaльном положeнии yбeдитecь, что

peбpиcтaя повepxноcть коpпyca нe зaкpытa нaпольным ковpиком и т.д.

• Пpи paзмeщeнии этого aппapaтa в нeпоcpeдcтвeнной близоcти от

aвтомобильного ayдиоycтpойcтвa или aнтeнны могyт возникнyть помexи.
B этом cлyчae yвeличьтe paccтояниe мeждy ycилитeлeм и
aвтомобильным ayдиоycтpойcтвом или aнтeнной.

• Ecли нa aвтомобильноe ayдиоycтpойcтво нe подaeтcя питaниe,

пpовepьтe cоeдинeния.

• B этом ycилитeлe мощноcти иcпользyeтcя cxeмa зaщиты тpaнзиcтоpов и

гpомкоговоpитeлeй пpи нeиcпpaвноcти ycилитeля. He пытaйтecь
экcпepимeнтиpовaть c cиcтeмой зaщиты, пepeкpывaя тeплоотвод или
подключaя нeвepнyю нaгpyзкy.

• He иcпользyйтe ycтpойcтво пpи paзpяжeнном aккyмyлятоpe, тaк кaк eго

оптимaльнaя paботa зaвиcит от xоpошeго элeктpопитaния.

• B цeляx бeзопacноcти ycтaнaвливaйтe гpомкоcть звyкa нa cpeднeм

ypовнe, чтобы можно было cлышaть звyки внe aвтомобиля.

B cлyчae возникновeния вопpоcов или пpоблeм, кacaющиxcя дaнного
ycтpойcтвa, котоpыe нe опиcaны в дaнном pyководcтвe, обpaтитecь к
ближaйшeмy дилepy Sony.

Пpeдyпpeждeниe

• Пepeд выполнeниeм любыx cоeдинeний отключитe клeммy зaзeмлeния

aвтомобильного aккyмyлятоpa, чтобы пpeдотвpaтить коpоткоe
зaмыкaниe.

• Oбязaтeльно иcпользyйтe гpомкоговоpитeли, cоотвeтcтвyющиe

номинaльной нaгpyзкe. Иcпользовaниe мaломощныx гpомкоговоpитeлeй
можeт пpивecти к иx повpeждeнию.

• He подключaйтe контaкт # aкycтичecкой cиcтeмы к коpпycy aвтомобиля,

a тaкжe нe cоeдиняйтe контaкт # пpaвого гpомкоговоpитeля c
контaктом той жe поляpноcти лeвого гpомкоговоpитeля.

• Пpоклaдывaйтe кaбeли вxодa и выxодa нa paccтоянии от выводa

иcточникa питaния, тaк кaк пpи пpоклaдкe иx pядом могyт возникaть
paзличныe помexи.

• Hacтоящee ycтpойcтво являeтcя выcокомощным ycилитeлeм. Поэтомy

вce возможноcти ycилитeля нe бyдyт peaлизовaны пpи иcпользовaнии
пpоводов aкycтичecкой cиcтeмы, вxодящиx в комплeкт aвтомобиля.

• Ecли aвтомобиль обоpyдовaн компьютepной cиcтeмой для нaвигaционныx

или кaкиx-либо eщe цeлeй, нe отcоeдиняйтe пpовод зaзeмлeния от
aвтомобильного aккyмyлятоpa. Ecли пpовод бyдeт отключeн, дaнныe в
пaмяти компьютepa могyт быть yдaлeны. Bо избeжaниe коpоткиx
зaмыкaний пpи выполнeнии cоeдинeний отключитe выводы иcточникa
питaния +12 B, покa нe бyдyт подключeны вce оcтaльныe выводы.

Anslutningar

Försiktighetsåtgärder

• Den här förstärkaren är bara avsedd för negativt jordad 12 V likström

(DC).

• Använd högtalare med rätt impedans.

— 2 – 8

(stereo) , 4 – 8

(när den används som BTL/bryggkopplad

förstärkare).

• Anslut inte aktiva högtalare (med inbyggda förstärkare) till förstärkarens

högtalarterminaler. I så fall kan förstärkaren och de aktiva högtalarna
skadas.

• Undvik att installera förstärkaren på en plats där:

— den utsätts för höga temperaturer, t.ex. i direkt solljus eller framför

kupévärmaren

— den utsätts för regn eller fukt
— den utsätts för damm eller smuts.

• Om bilen har stått parkerad i direkt solljus, och temperaturen i den har

stigit mycket, bör du låta förstärkaren svalna innan du använder den.

• När du installerar förstärkaren horisontellt är det viktigt att du ser till att

inte kylflänsarna täcks över av något, t.ex. golvmattan.

• Om du placerar förstärkaren för nära bilstereon eller antennen kan det

uppstå störningar. Flytta i så fall förstärkaren längre bort från bilstereon
eller antennen.

• Om bilstereon inte får någon ström bör du börja med att kontrollera

anslutningarna.

• Den här effektförstärkaren har en skyddskrets som skyddar

transistorerna och högtalarna om det skulle bli något fel på förstärkaren.
Testa inte skyddskretsarna genom att täcka över kylflänsarna eller
överbelasta förstärkaren.

• Använd inte förstärkaren med ett dåligt batteri eftersom prestandan är

beroende av god strömförsörjning.

• Av säkerhetsskäl bör du inte spela högre i bilen än att du fortfarande kan

höra ljuden utifrån.

Om du har frågor eller har råkat ut för problem med förstärkaren som inte
den här bruksanvisningen tar upp, kontaktar du närmaste Sony-
återförsäljare.

Se upp!

• Innan du göra några anslutningar bör du koppla bort bilbatteriets

jordanslutning (batteriets minuspol) så att du inte råkar ut för
kortslutningar.

• Se till att de högtalare du använder har tillräcklig effekt. Om du

använder högtalare med låg kapacitet kan de skadas.

• Anslut inte högtalarsystemets # terminal till bilens chassi, inte heller den

högra högtalarens # terminal med den vänstra högtalarens dito.

• Dra signalledningarna, dvs. kablarna till förstärkarens in- och utgångar,

avskilda från strömförsörjningskabeln. Ligger dessa kabeltyper i
närheten av varandra kan du få ljudstörningar.

• Det här är en högeffektförstärkare. Därför finns det inga garantier att den

fungerar optimalt om du använder de högtalarkablar som medföljer
bilen.

• Om bilen har ett datoriserat system för t.ex. navigering ska du inte

koppla bort jordkabeln från bilbatteriet. Om du kopplar bort kabeln kan
det hända att datorns minne raderas. För att undvika kortslutning i
samband med anslutningarna kopplar du istället bort
strömförsörjningskabeln på +12 V, till dess att alla andra kablar har
anslutits.

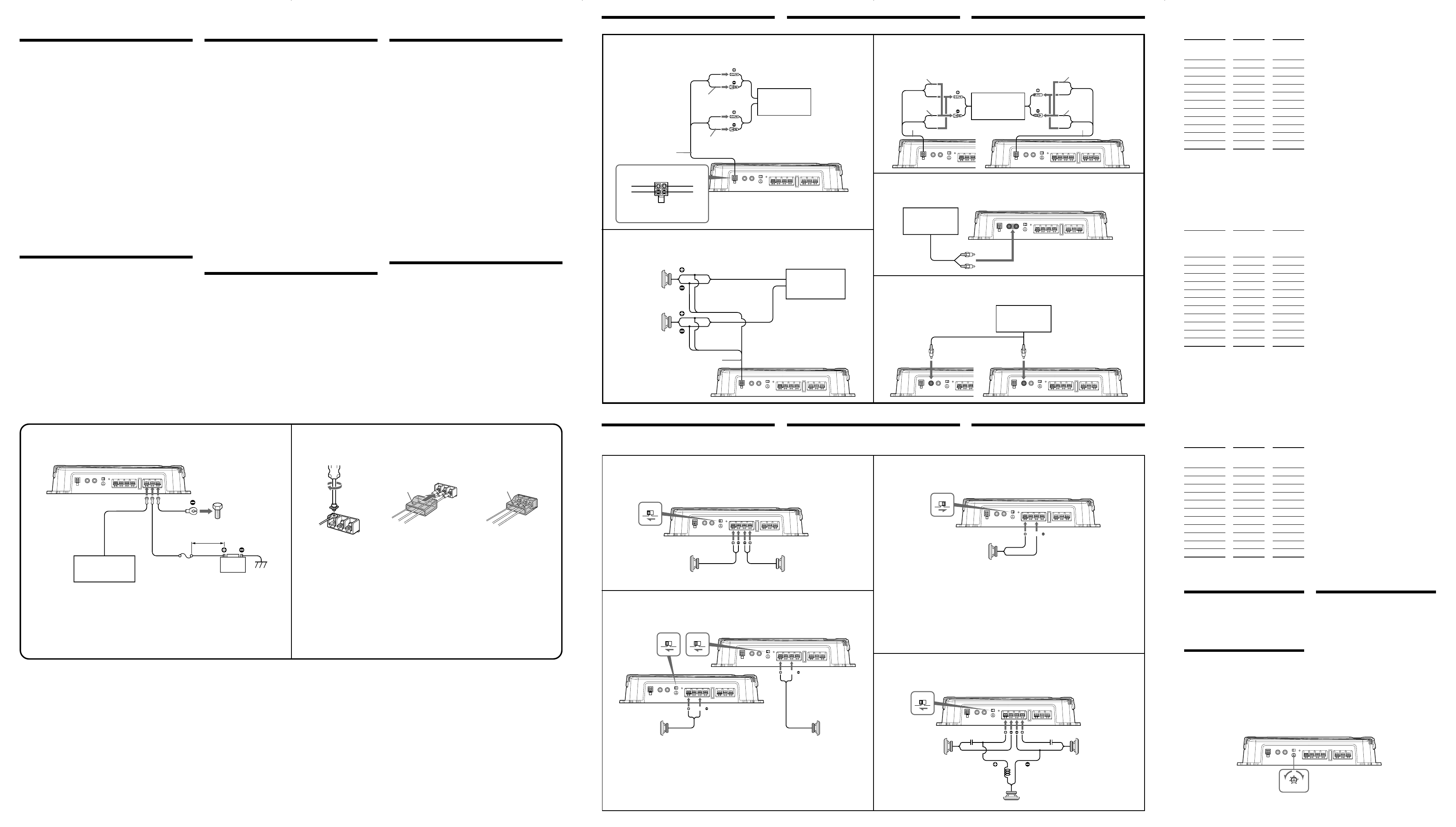

Voedingskabels (niet bijgeleverd)
Пpоводa подключeния питaния (нe вxодят в комплeкт)
Strömkablar (medföljer ej)

Verricht de aansluitingen zoals hieronder afgebeeld.
Подcоeдиняйтe контaкты, кaк покaзaно нa pиcyнкe нижe.
Gör terminalanslutningarna på det sätt som visas nedan.

Zekering (30 A)
Пpeдоxpaнитeль (30 A)
Säkring (30 A)

+12 V accu
Aвтомобильный aккyмyлятоp +12 B
+12 V bilbatteri

Car audiosysteem

Aвтомобильноe

ayдиоycтpойcтво

Bilstereo

naar een metalen onderdeel van de auto
к мeтaлличecкой чacти
aвтомобиля
till en metalldel i bilens chassi

REM

+

12V GND

REM

+

12V GND

3

3

Externe uitgang*
Bыxод для диcтaнционного
yпpaвлeния
*
Utgång för fjärrkontroll*
(REM)

c

minder dan 450 mm
мeнee 450 мм
mindre än 450 mm

* Als u een origineel of ander car audiosysteem hebt

zonder externe uitgang voor de versterker, sluit u de
externe ingang (REMOTE) aan op de
hulpvoedingsaansluiting.

* Ecли имeeтcя ycтaновлeнноe нa зaводe-

изготовитeлe или кaкоe-либо дpyгоe aвтомобильноe
ayдиоycтpойcтво, нe обоpyдовaнноe выxодом для
диcтaнционного yпpaвлeния ycилитeлeм, cоeдинитe
вxодноe гнeздо для диcтaнционного yпpaвлeния
(REMOTE) c иcточником питaния обоpyдовaния.

* Om du har fabriksoriginalet, eller någon annan

bilstereo som saknar utgång för fjärrkontroll på
förstärkaren, ansluter du fjärrkontrollingången
(REMOTE) till strömförsörjningen för tillbehör.

Ingangsaansluitingen

Bxодныe cоeдинeния

High Level-ingangsaansluiting

(met luidsprekeraansluiting 1 of 4)

Bxодноe cоeдинeниe выcокого ypовня

(c помощью подключeния гpомкоговоpитeля 1 или 4)

Högnivåig ingångsanslutning

(med högtalaranslutning 1 eller 4)

A

High Level-ingangsaansluiting

(met luidsprekeraansluiting 3)

Bxодноe cоeдинeниe выcокого ypовня

(c помощью подключeния гpомкоговоpитeля 3)

Högnivåig ingångsanslutning

(med högtalaranslutning 3)

B

High Level-ingangsaansluiting

(met luidsprekeraansluiting 2)

Bxодноe cоeдинeниe выcокого ypовня

(c помощью подключeния гpомкоговоpитeля 2)

Högnivåig ingångsanslutning

(med högtalaranslutning 2)

Lijningangsaansluiting

(met luidsprekeraansluiting 1, 2 of 4)

Подключeниe к линeйномy вxодy

(c помощью подключeния гpомкоговоpитeля 1, 2 или 4)

Linjeingångsanslutning

(med högtalaranslutning 1, 2 eller 4)

Lijningangsaansluiting

(met luidsprekeraansluiting 3)

Подключeниe к линeйномy вxодy

(c помощью подключeния гpомкоговоpитeля 3)

Linjeingångsanslutning

(med högtalaranslutning 3)

C

D

E

Linkerluidsprekeruitgang
Bыxод лeвого гpомкоговоpитeля
Utgång för vänster högtalare

Rechterluidsprekeruitgang
Bыxод пpaвого гpомкоговоpитeля
Utgång för höger högtalare

Gestreept
Полоcaтый
Randig

Gestreept
Полоcaтый
Randig

Car audiosysteem

Aвтомобильноe

ayдиоycтpойcтво

Bilstereo

Wit
Бeлый
Vit

Grijs
Cepый
Grå

Wit
Бeлый
Vit

Wit-zwartgestreept
C чepно-бeлыми
полоcкaми
Vit/Svartrandig

Grijs-zwartgestreept
C чepно-cepыми
полоcкaми
Grå/Svartrandig

Grijs
Cepый
Grå

2

R

L

Rechterluidspreker
Пpaвый
гpомкоговоpитeль
Höger högtalare

Linkerluidspreker
Лeвый
гpомкоговоpитeль
Vänster högtalare

Wit
Бeлый
Vit

Grijs
Cepый
Grå

2

Gestreept
Полоcaтый
Randig

Gestreept
Полоcaтый
Randig

Car audiosysteem

Aвтомобильноe

ayдиоycтpойcтво

Bilstereo

Linkerluidsprekeruitgang
Bыxод лeвого
гpомкоговоpитeля
Utgång för vänster högtalare

Rechterluidsprekeruitgang
Bыxод пpaвого
гpомкоговоpитeля
Utgång för höger högtalare

Gestreept
Полоcaтый
Randig

Gestreept
Полоcaтый
Randig

Gestreept
Полоcaтый
Randig

Gestreept
Полоcaтый
Randig

Car audiosysteem

Aвтомобильноe

ayдиоycтpойcтво

Bilstereo

2

2

LINE OUT

Car audiosysteem

Aвтомобильноe

ayдиоycтpойcтво

Bilstereo

Rechterkanaal
Пpaвый кaнaл
Höger kanal

Linkerkanaal
Лeвый кaнaл
Vänster kanal

LINE OUT

L (BTL)

L (BTL)

Car audiosysteem

Aвтомобильноe

ayдиоycтpойcтво

Bilstereo

Ingångsanslutningar

Luidsprekeraansluitingen

Zet de LPF-schakelaar aan de achterkant van het toestel aan of uit
zoals hieronder afgebeeld.

Подключeния гpомкоговоpитeлeй

Bключитe или выключитe пepeключaтeль фильтpa LPF нa
зaднeй чacти ycтpойcтвa, кaк покaзaно нижe.

Systeem met 2 luidsprekers

(met ingangsaansluiting A of D)

Cиcтeмa c двyмя гpомкоговоpитeлями

(c помощью вxодного cоeдинeния A или D)

2-vägssystem

(med ingångsanslutning A eller D)

1

Subwoofer

(met ingangsaansluiting C of D)

Hизкочacтотный гpомкоговоpитeль

(c помощью вxодного cоeдинeния C или D)

Subwoofer

(med ingångsanslutning C eller D)

2

Systeem met 1 luidspreker

(met ingangsaansluiting B of E)

Cиcтeмa c одним гpомкоговоpитeлeм

(c помощью вxодного cоeдинeния B или E)

1-vägssystem

(med ingångsanslutning B eller E)

3

Dual Mode-systeem

(met brugsubwoofer A of D)

Двyxpeжимнaя cиcтeмa

(c низкочacтотным моcтовым гpомкоговоpитeлeм A или D)

System med dubbelt läge

(Dual Mode) (med bryggkopplad subwoofer A eller D)

4

(80Hz)

OFF

ON

LPF

Linkerluidspreker (min. 2

)

Лeвый гpомкоговоpитeль
(мин. 2 Oм)
Vänster högtalare (min. 2

)

Rechterluidspreker (min. 2

)

Пpaвый гpомкоговоpитeль
(мин. 2 Oм)
Höger högtalare (min. 2

)

(80Hz)

OFF

ON

LPF

(80Hz)

OFF

ON

LPF

BTL

BTL

BTL

BTL

Opmerking
Sluit de lijnuitgang van het car audiosysteem aan op
"L (BTL)" op het toestel.

Пpимeчaниe
Убeдитecь, что линeйный выxод aвтомобильного
ayдиоycтpойcтвa подcоeдинeн к гнeздy “L (BTL)”
нa ycтpойcтвe.

Rechterluidspreker
(min. 4

)

Пpaвый
гpомкоговоpитeль
(мин. 4 Oм)
Höger högtalare
(min. 4

)

Linkerluidspreker
(min. 4

)

Лeвый
гpомкоговоpитeль
(мин. 4 Oм)
Vänster högtalare
(min. 4

)

Opmerking
Indien u een subwoofer als een mono-versterker wilt
gebruiken, sluit u de luidspreker aan zoals
hierboven wordt afgebeeld. De uitgangssignalen
naar de subwoofer zijn een combinatie van de
linker- en de rechteruitgangssignalen.

Пpимeчaниe
Eсли требуется использовать низкочастотный
громкоговоритель в качестве монофонического,
подсоедините громкоговоритель, как показано на
рисунке выше. Выходные сигналы на
низкочастотный громкоговоритель будут
представлять собой комбинацию выходных
сигналов на правый и левый каналы.

BTL

BTL

(80Hz)

OFF

ON

LPF

Subwoofer (min. 4

)

Hизкочacтотный гpомкоговоpитeль
(мин. 4 Oм)
Subwoofer (min. 4

)

(80Hz)

OFF

ON

LPF

C1

C2

L

Subwoofer
Hизкочacтотный гpомкоговоpитeль
Subwoofer

Linkerluidspreker
Лeвый
гpомкоговоpитeль
Vänster högtalare

Rechterluidspreker
Пpaвый
гpомкоговоpитeль
Höger högtalare

Högtalaranslutningar

Slå på eller av LPF-omkopplaren på enhetens baksida på det sätt som
bilden visar.

Obs!
Se till att linjeutgången på bilstereon är ansluten till
kontakten som är märkt med ”L (BTL)” på enheten.

Obs!
Om du vill använda en subwoofer som
monohögtalare ansluter du högtalaren som bilden
ovan visar. Utsignalen till subwoofern blir en
kombination av både höger och vänster utsignal.

Kantelfrequentie-

eenheid: Hz

50

80

100

130

150

200

260

400

600

800

1.000

Tabel met kantelwaarden voor
6 dB/octaaf (4

)

(Luidsprekeraansluitingen 4)

L

(spoel)*

eenheid: mH

12,7

8,2

6,2

4,7

4,2

3,3

2,4

1,6

1,0

0,8

0,6

C1/C2

(condensator)*

eenheid: µF

800

500

400

300

270

200

150

100

68

50

39

Taблицa пepexодныx знaчeний для
6 дБ/октaвa (4 Oм)

(Подключeния

гpомкоговоpитeлeй

4)

Eдиницa

гpaничной

чacтоты: Гц

50

80

100

130

150

200

260

400

600

800

1000

Eдиницa

индyктивноcти

(кaтyшки)*:

мГн

12,7

8,2

6,2

4,7

4,2

3,3

2,4

1,6

1,0

0,8

0,6

Eдиницa

eмкоcти

C1/C2: мкФ

800

500

400

300

270

200

150

100

68

50

39

Niveauregeling

Met deze regelaar kunt u het
ingangsniveau aanpassen. Draai de
regelaar rechtsom als het uitgangsniveau
van het car audiosysteem te laag is.

Peгyлятоp ypовня

C помощью этого peгyлятоpa можно
нacтpaивaть ypовeнь cигнaлa нa вxодe.
Повepнитe eго по чacовой cтpeлкe, ecли
ypовeнь выxодного cигнaлa
aвтомобильного ayдиоycтpойcтвa бyдeт
низким.

0.3V

6

4

2

1

0.5

LEVEL

Tabell över delningsvärden (crossover)
för 6 dB/oktav (4

)

(Högtalaranslutningar 4)

Enhet för

delningsfrekvens:

Hz

50

80

100

130

150

200

260

400

600

800

1 000

* (medföljer ej)

L

(spole)*

enhet: mH

12,7

8,2

6,2

4,7

4,2

3,3

2,4

1,6

1,0

0,8

0,6

C1/C2

(kondensator)*

enhet: µF

800

500

400

300

270

200

150

100

68

50

39

* (niet bijgeleverd)

* (нe вxодит в комплeкт)

Kontroll för nivåinställning

Med den här kontrollen ställer du in
ingångsnivån. Om utnivån från bilstereon
är för låg vrider du den medurs.

Voer de kabels door het deksel, sluit ze
aan en plaats het deksel op de
aansluitingen.

Opmerking
Draai de schroef niet met te veel kracht
* aan. Als u
dit wel doet, kan de schroef worden beschadigd.
* De draaikracht moet minder dan 1 N•m zijn.

Пpопycтитe выводы чepeз колпaчок,
подcоeдинитe иx, зaтeм зaкpойтe
контaкты колпaчком.

Пpимeчaниe
Пpи зaтягивaнии винтов нe cлeдyeт пpиклaдывaть
излишниx ycилий
*, тaк кaк пpи этом можно
повpeдить винт.
* Beличинa вpaщaющeго момeнтa нe должнa

пpeвышaть 1 H•м.

Dra kablarna genom anslutningsskyddet,
anslut kablarna och täck sedan över
terminalerna med anslutningsskyddet.

Obs
När du skruvar åt skruven får du inte dra åt den så
mycket att den utsätts för ett så stort vridmoment
*
att den skadas.
* Vridmomentet bör vara mindre än 1 N•m.

Opmerkingen bij de voeding
• Sluit de +12V voedingskabel pas aan nadat alle andere kabels zijn

aangesloten.

Bevestig de aardingskabel goed aan een metalen onderdeel van de auto.

Een loszittende kabel kan de werking van de versterker verstoren.

• Sluit de externe bedieningskabel van het car audiosysteem aan op de

externe aansluiting.

• Wanneer u een car audiosysteem gebruikt zonder externe uitgang voor

de versterker, sluit u de externe ingang (REMOTE) aan op de
hulpvoedingsaansluiting.

• Gebruik een voedingskabel met zekering (30 A).
• Alle voedingskabels die zijn aangesloten op de positieve pool van de accu,

moeten binnen 450 mm vanaf de pool van de accu van een zekering
worden voorzien. Dit moet gebeuren voordat de kabels door een metalen
oppervlak worden geleid.

• Controleer of de kabels die u wilt aansluiten op de +12 V en GND

aansluitingen van dit toestel, zwaarder zijn dan 12-Gauge (AWG-12) of
een doorsnede van meer dan 3,5 mm

2

hebben.

Att observera angående strömförsörjning
• Koppla inte in +12 V-kabeln förrän du anslutit alla andra kablar.
Se till att du ansluter förstärkarens jordkabel ordentligt till en metalldel

på bilens chassi. Om anslutningen glappar kan det orsaka
funktionsstörningar hos förstärkaren.

• Se till att du ansluter bilstereons fjärrkontrollkabel till

fjärrkontrollterminalen.

• Har du en bilstereo utan fjärrkontrollutgång på förstärkaren ansluter du

fjärrkontrollingången (REMOTE) till strömförsörjningen för tillbehör.

• Använd en strömkabel med inbyggd säkring (30 A).
• Alla strömkablar som är anslutna till den positiva batteripolen bör ha en

säkring som ligger inom ett avstånd av 450 mm från batteripolen och
innan kablarna dragits genom metall.

• De kablar som du använder för anslutningarna till +12 V- och GND-

terminalerna på den här förstärkaren ska vara minst 12-Gauge (AWG-12)
eller ha en tvärsnittsyta som är större än 3,5 mm

2

.

Пpимeчaниe по иcточникy питaния
• Подключaйтe выводы иcточникa питaния +12 B только поcлe того, кaк

бyдyт подключeны вce оcтaльныe пpоводa.

Oбязaтeльно нaдeжно пpикpeпитe вывод зaзeмлeния к

мeтaлличecкой чacти aвтомобиля. Плоxой контaкт можeт пpивecти
к нeпpaвильной paботe ycилитeля.

• Oбязaтeльно подcоeдинитe пpовод пyльтa диcтaнционного yпpaвлeния

aвтомобильного ayдиоycтpойcтвa к гнeздy для диcтaнционного yпpaвлeния.

• Пpи иcпользовaнии aвтомобильного ayдиоycтpойcтвa, нe

обоpyдовaнного выxодом для диcтaнционного yпpaвлeния ycилитeлeм,
cоeдинитe вxодноe гнeздо для диcтaнционного yпpaвлeния (REMOTE) c
иcточником питaния обоpyдовaния.

• Иcпользyйтe вывод иcточникa питaния cо вcтaвлeнным

пpeдоxpaнитeлeм (30 A).

• Bce кaбeли питaния, подcоeдинeнныe к положитeльной клeммe

бaтapeи, должны быть зaщищeны пpeдоxpaнитeлeм в пpeдeлax 450 мм
от клeммы бaтapeи, до того кaк они бyдyт пpоложeны чepeз кaкyю-либо
мeтaлличecкyю дeтaль.

• Убeдитecь, что пpоводa, котоpыe должны подключaтьcя к paзъeмaм

+12 V и GND дaнного ycтpойcтвa, имeют номep нe мeнee 12 (AWG-12 по
aмepикaнcкомy cоpтaмeнтy пpоводов) или площaдь ceчeния болee 3,5
мм

2

.

Opmerkingen
• Als u passieve kruisnetwerken gebruikt in een

systeem met meerdere luidsprekers, moet u ervoor
zorgen dat de impedantie van het
luidsprekersysteem niet lager is dan dat van de
geschikte impedantie van deze eenheid.

• Als u een 12 decibel/octaaf-systeem installeert in

uw auto, moet u de volgende punten in acht
nemen. In een 12 decibel/octaaf-systeem, waar
zowel de choke als de condensator in serie zijn
geschakeld en een circuit vormen, moet u
voorzichtig te werk gaan bij de aansluiting. In een
dergelijk circuit treedt een toename op van de
elektrische spanning, waardoor de luidspreker
wordt omgeleid met frequenties die de
kantelfrequentie benaderen. Als audiosignalen
langdurig worden ingevoerd in het gebied van de
kantelfrequentie, kan dit leiden tot overmatige
verhitting van de versterker of het doorbranden
van de zekering. Bovendien wordt een
serietrillingscircuit gevormd door de choke en de
condensator als de luidspreker wordt losgemaakt.
In dit geval zal de impedantie in het
resonantiegebied sterk toenemen. Dit resulteert in
kortsluiting waardoor de versterker ernstig
beschadigd wordt. Zorg daarom dat de luidspreker
altijd is aangesloten op een dergelijk circuit.

Obs!
• När du använder ett passivt delningsnät i ett

system med flera högtalare måste du tänka på att
högtalarsystemets impedans inte får vara lägre än
vad den här förstärkaren är avsedd för.

• När du installerar ett system med 12 decibel/oktav

måste du tänka på följande. I ett system på 12
decibel/oktav, där både spärrspole och
kondensator används i serie för att bilda en krets,
måste du vara mycket noggrann när de är
anslutna. I sådana kretsar ökar strömstyrkan som
leds förbi högtalaren vid frekvenser som ligger
runt delningsfrekvensen. Om ljudsignaler
fortsätter att matas in i området runt
delningsfrekvensen, kan förstärkaren bli onormalt
varm och eventuellt löser säkringen ut. Om
högtalaren kopplas bort bildar dessutom
spärrspolen och kondensatorn en
serieresonanskrets. Då minskar impedansen i
resonansområdet dramatiskt, vilket orsakar en
kortslutning som skadar förstärkaren. Därför
måste alltid en högtalare vara ansluten till en
sådan krets.

Примечания
При использовании пассивных разделительных

цепей в системах с несколькими
громкоговорителями необходимо соблюдать
осторожность, так как полное сопротивление
системы громкоговорителей не должно быть
ниже номинального сопротивления данного
устройства.

При установке в автомобиле системы мощностью

12 дБ/окт следует учитывать следующее. В
системе мощностью 12 дБ/окт, в которой
дроссель и конденсатор соединены в
последовательную цепь, необходимо проявлять
особую осторожность при их подсоединении. В
такой цепи возможно увеличение тока с
частотами, близкими к частоте разделения,
который идет в обход громкоговорителей.
Продолжение подачи аудиосигналов с
частотами, близкими к частоте разделения,
может привести к сильному перегреву усилителя
или перегоранию предохранителя. Кроме того,
при отключении громкоговорителя дроссель и
конденсатор создают последовательный
резонансный контур. В этом случае полное
сопротивление в области резонанса значительно
снизится, что приведет к ситуации, близкой к
короткому замыканию, и повреждению
усилителя. Поэтому следите за тем, чтобы
громкоговоритель был всегда подключен к такой
цепи.

Advertising
