16

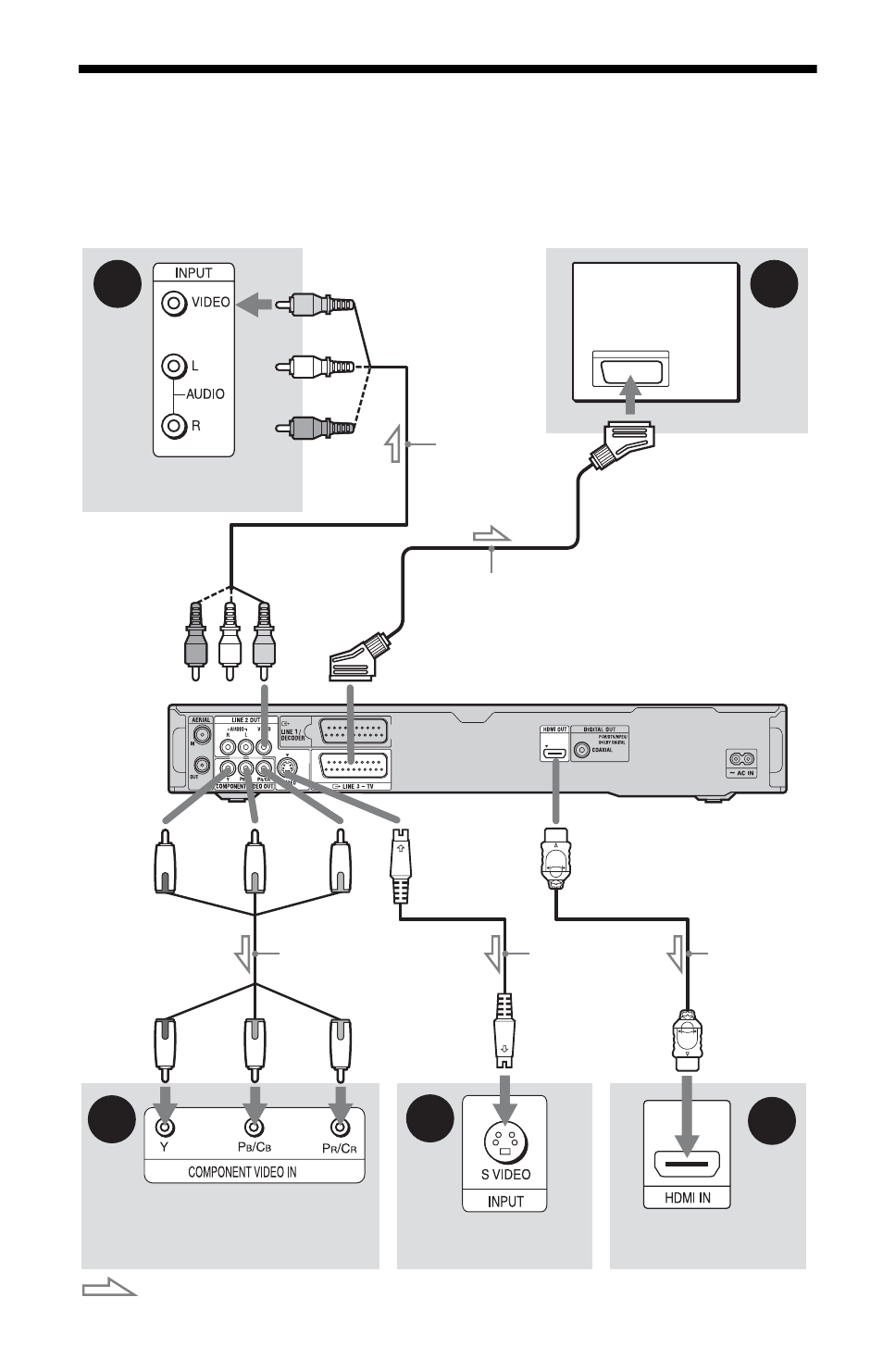

Шаг 2: Подсоединение видеошнуров/шнура HDMI

Выберите одну из следующих конфигураций, A – E, в соответствии с входным
гнездом на Вашем телевизионном мониторе, проекторе или аудиокомпоненте
таком, как аудио/видео усилителе (приемнике). Это даст Вам возможность
просматривать изображения.

D

B

E

C

A

Аудио/видео
шнур (не
прилагается)

Компонентный
видеошнур (не
прилагается)

(желтый)

Телевизор, проектор или
аудиокомпонент

Телевизор, проектор
или аудиокомпонент

(зеленый)

Шнур S-video
(не прилагается)

Телевизор, проектор
или аудиокомпонент

(крас-

ный)

(синий)

: Поток сигналов

к гнездам
COMPONENT
VIDEO OUT

к гнезду LINE 2
OUT (S VIDEO)

к гнездам LINE 2
OUT (VIDEO)

Шнур SCART (не прилагается)

к гнезду T LINE 3 – TV

DVD-рекордер

Телевизор

Шнур HDMI
(не
прилагается)

Телевизор, проектор
или аудиокомпонент

к гнезду HDMI OUT

(зеленый)

(крас-

ный)

(синий)
