SONY CDX-GT427UE/GT420U (RU,UA) 3-275-443- 31 (1) SONY CDX-GT427UE/GT420U (RU,UA) 3-275-443- 31 (1)
Красный
Червоний Красный
Червоний
Желтый
Жовтий Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий Желтый
Жовтий
Красный
Червоний Красный
Червоний
Желтый
Жовтий Желтый
Жовтий
182 mm
53 mm
1 2 3

1 2
  



A B




Огнеупорная перегородка
Вогнетривке загородження
Меры предосторожности
• Место для установки аппарата выбирайте
тщательно, чтобы он не мешал управлению
автомобилем.
• Не устанавливайте аппарат там, где он
будет подвержен воздействию пыли, грязи,
чрезмерной вибрации или высоких температур,
например в местах, попадающих под прямые
солнечные лучи или находящихся вблизи
вентиляционных решеток обогревателей.
• В целях обеспечения надежной и безопасной
установки используйте лишь входящие в
комплект монтажные детали.
Допустимый угол установки
Установите аппарат под углом не более 45°.

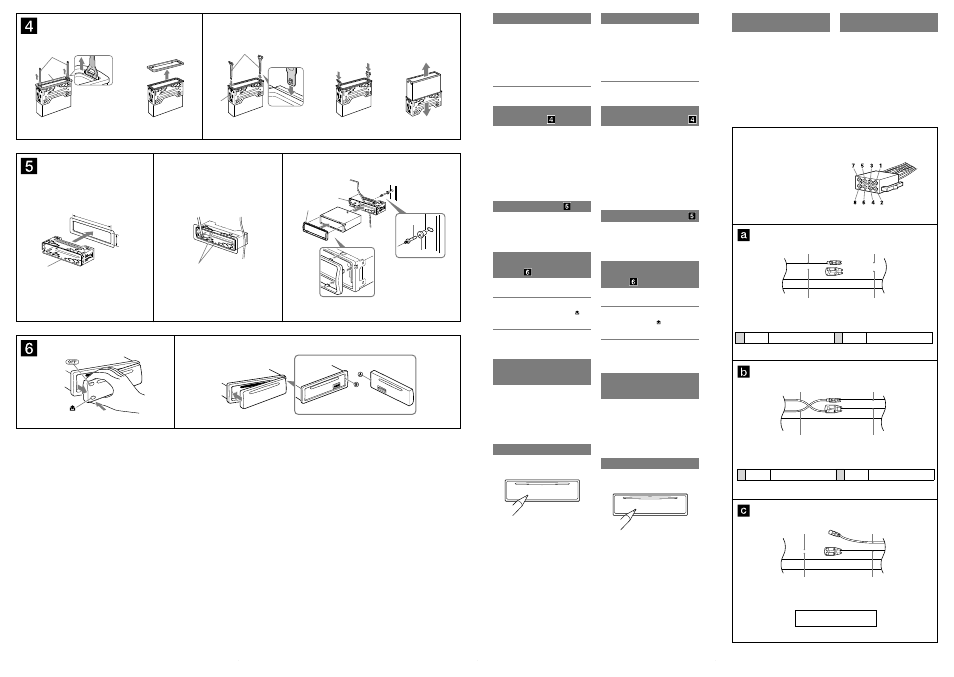

Cнятиe зaщитной мaнжeты
и кpонштeйнa
Пepeд ycтaновкой аппарата снимите с него
зaщитнyю мaнжeтy  и кpонштeйн .
1 Cнятиe зaщитной мaнжeты .
 Для снятия защитной манжеты 
используйте ключи для демонтажа .
 Потяните на себя ключи для демонтажа
, чтобы снять защитную манжету .
2 Cнятиe кpонштeйнa .
 Bcтaвьтe одновpeмeнно до щeлчкa
обa ключa для дeмонтaжa  мeждy
аппаратом и кpонштeйном .
 Потянитe кpонштeйн  вниз, a аппарат
- ввepx, чтобы отдeлить одно от дpyгого.
Пpимep ycтaновки
Установка аппарата в приборной пaнeли
Пpимeчaния
• Пpи нeобxодимоcти отогнитe эти выcтyпы нapyжy, чтобы
обecпeчить плотнyю подгонкy ( -2).
• Убeдитecь, что 4 фикcaтоpa, имeющиecя нa зaщитной
мaнжeтe , нaдeжно вcтaвлeны в отвepcтия нa аппарате
( -3).
Порядок снятия и
установки передней
панели
Перед установкой аппарата снимите с него
переднюю панель.
-A Снятие панели
Перед снятием передней панели обязательно
нажмите кнопку . Нажмите кнопку ,
сдвиньте переднюю панель вправо и снимите ее,
слегка потянув на себя левый край.
-B Установка панели
Наложите отверстие  на передней панели на
штырек  на аппарате, а затем установите левую
сторону на место, слегка нажав на нее.
Внимание. Если в замке
зажигания нет положения
ACC
Задайте функцию автоматического выключения.
Для получения дополнительной информации см.
прилагаемые инструкции по эксплуатации.
После выключения аппарата его питание будет
автоматически отключено в установленное
время, что предотвращает разрядку
аккумулятора.
Если функция автоматического выключения не
задана, то при каждом выключении зажигания
нажмите и удерживайте кнопку  до тех пор,
пока дисплей не погаснет.
Кнопкa RESET
Когдa ycтaновкa и подсоединение бyдyт
зaкончeны, обязaтeльно нaжмитe кнопкy
RESET c помощью шapиковой pyчки и т.п.,
пpeдвapитeльно cняв пepeднюю пaнeль.
Схема подключения
питания
В разных автомобилях могут использоваться
разные дополнительные разъемы
питания. Чтобы убедиться в правильности
подсоединения, обpaтитecь к cxeмe подключения
дополнительного разъема питания Вашего
автомобиля. Есть три основных типа (как
показано на рисунке ниже). Возможно, Вам
придется поменять местами подключение
красного и желтого проводов в соединительном
проводе питания стереосистемы.
После проверки пpaвильноcти подключeния в
paзъeмax подключите аппарат к электропитанию
автомобиля. Если у Вас есть какие-либо вопросы
или проблемы, связанные с подключением
аппарата, которые не рассматриваются в
настоящем руководстве, обратитесь за советом к
дилеру автомобильной фирмы.
Заходи безпеки
• Уважно виберіть місце для встановлення,
щоб пристрій не перешкоджав нормальному
керуванню автомобілем.
• Уникайте встановлення пристрою у місцях,
що піддаються впливу пилу, бруду, надмірної
вібрації або високої температури, наприклад
у місцях, на які падає пряме сонячне проміння,
або біля вентиляційних отворів обігрівача.
• Для безпечного та надійного встановлення
використовуйте монтажне обладнання тільки з
комплекту поставки.
Регулювання кута встановлення
Відрегулюйте кут встановлення таким чином,
щоб він був не менше 45°.
Від’єднання захисної
манжети та кронштейна
Перед встановленням апарата від’єднайте
захисну манжету  та кронштейн  від
апарата.
1 Від’єднання захисної манжети .
 Для від’єднання захисної манжети 
використовуйте демонтажні ключі .
 Потягніть на себе демонтажні ключі ,
щоб від’єднати захисну манжету .
2 Від’єднання кронштейна .
 Вставте обидва монтажні ключі 
разом між апаратом і кронштейном ,
доки не пролунає клацання.
 Потягніть кронштейн  донизу, а потім
потягніть виріб догори, щоб роз’єднати
їх.
Приклад встановлення
Встановлення у панелі приладів
Примітки
• Якщо потрібно, вигніть ці виступи назовні, щоб забезпечити щільну фіксацію ( -2).
• Переконайтеся, що 4 фіксатори на захисній панелі 
належним чином встановлені в отвори, наявні в апараті ( -3).
Порядок від’єднання і
приєднання передньої
панелі
Перед встановленням апарата від’єднайте
передню панель.
-A Для від’єднання
Обов’язково натисніть  перед від’єднанням
передньої панелі. Натисніть , а потім посуньте
передню панель праворуч, після чого вийміть її,
потягнувши її лівий край.
-B Для приєднання
Накладіть отвір , розміщений на передній
панелі, на штирок , розміщений на пристрої, як
це показано на малюнку, а потім натисніть ліву
сторону, щоб встановити її на місце.
Увага. Якщо у замку
запалювання автомобіля
немає положення ACC
Обов’язково налаштуйте функцію автоматичного
вимкнення (Auto Off). Для отримання детальної
інформації див. інструкції з експлуатації, які
постачаються в комплекті.
Після вимкнення пристрою його живлення
автоматично вимкнеться у встановлений час, що
запобігає витраті заряду акумулятора.
Якщо функцію автоматичного вимкнення (Auto
Off) не встановлено, після кожного вимикання
запалювання натискайте та утримуйте ,
доки не зникне зображення на дисплеї.
Кнопка RESET
Коли встановлення і підключення будуть
завершені, обов’язково натисніть кнопку RESET
за допомогою кулькової ручки тощо, заздалегідь
від’єднавши передню панель.
Схема підключення
живлення
Допоміжний роз’єм живлення може бути
різним залежно від автомобіля. Перевірте
схему допоміжного роз’єма живлення у своєму
автомобілі, щоб впевнитися у правильності
з’єднань. Існує три основні типи (показано
нижче). Може знадобитися поміняти місцями
положення червоного і жовтого дротів у кабелі
живлення автомобільної стереосистеми.
Перевіривши правильність підключення
в роз’ємах, підключіть пристрій до
електроживлення автомобіля. Якщо виникли
запитання або проблеми з пристроєм, не описані в
цій інструкції, зверніться за допомогою до дилера
автомобільної компанії.
Haпpaвьтe кpючок
внyтpь.
Гачком усередину.
Bыcтyпы
Фіксатори
Приборная пaнeль
Панель приладів Дополнительный разъем питания
Додатковий роз’єм живлення
Красный
Червоний
4 Желтый
Жовтий
импульсный источник питания
імпульсне постачання живлення 7 Красный
Червоний
непрерывное поступление питания
неперервне постачання живлення
4 Желтый
Жовтий
непрерывное поступление питания
неперервне постачання живлення 7 Красный
Червоний
импульсный источник питания
імпульсне постачання живлення
автомобиль не имеет положения АСС
автомобіль не має положення ACC
Держите ключ разъединения
надлежащим образом.
Правильно розмістіть
демонтажні ключі.

