Меры предосторожности

Место для установки устройства выбирайте

тщательно, чтобы оно не мешало управлению

автомобилем.

Не устанавливайте устройство там, где оно будет

подвержено воздействию пыли, грязи, чрезмерной

вибрации или высоких температур, например в

местах, попадающих под прямые солнечные лучи

или находящихся вблизи вентиляционных решеток

обогревателей.

В целях обеспечения надежной и безопасной

установки используйте лишь входящие в комплект

монтажные детали.

Допустимый угол установки

Установите устройство под углом не более 45°.

Подключeниe кaбeля

cтояночного тоpмозa

Обязательно подсоедините провод стояночного

тормоза (светло-зеленый) на соединительном кабеле

питания  к кабелю переключателя стояночного

тормоза. B paзныx aвтомобиляx кaбeль

пepeключaтeля cтояночного тоpмозa можeт

нaxодитьcя в paзныx мecтax. Для полyчeния

дополнитeльныx cвeдeний обpaтитecь к cвоeмy

aвтодилepy или ближaйшeмy дилepy Sony.

Установка микрофона

(только для модели XAV-

64BT)

Для общения в режиме громкой связи необходимо

установить микрофон .
Внимание!

Не подвергайте микрофон воздействию высоких

температур и влажности.

Чрезвычайную опасность представляет

закручивание шнура вокруг колонки рулевого

управления или рычага переключения передач. Не

допускайте того, чтобы шнур или другие

компоненты препятствовали управлению

автомобилем.

Если автомобиль оснащен воздушными подушками

безопасности или другим амортизационным

оборудованием, перед установкой обратитесь к

дилеру Sony, у которого было приобретено изделие,

или представителю корпорации Sony по

обслуживанию в вашем регионе.

-A Установка на противосолнечный

козырек
1

Установите микрофон

a

на зажим

b

.

2

Установите зажим

b

на противосолнечный

козырек.

3

Установите зажимы (не прилагаются) и

отрегулируйте длину и положение кабеля

таким образом, чтобы он не мешал при

управлении.

-B Установка на приборную панель
1

Установите микрофон

a

на зажим

b

, затем

расположите шнур в канавке зажима

b

.

2

Закрепите зажим

b

на приборной панели с

помощью двусторонней ленты

c

.

3

Установите зажим (не прилагается) и

отрегулируйте длину и положение кабеля

таким образом, чтобы он не мешал при

управлении.

Примечание

Перед нанесением двусторонней клейкой ленты

c

очистите

поверхность приборной панели сухой тканью.

Установите микрофон под правильным углом.

Микрофон

a

можно установить без использования зажима

b

.

В этом случае присоедините микрофон непосредственно к

приборной панели с помощью двусторонней клейкой ленты

c

.

Сохраните неиспользуемый зажим

b

для дальнейшей

эксплуатации.

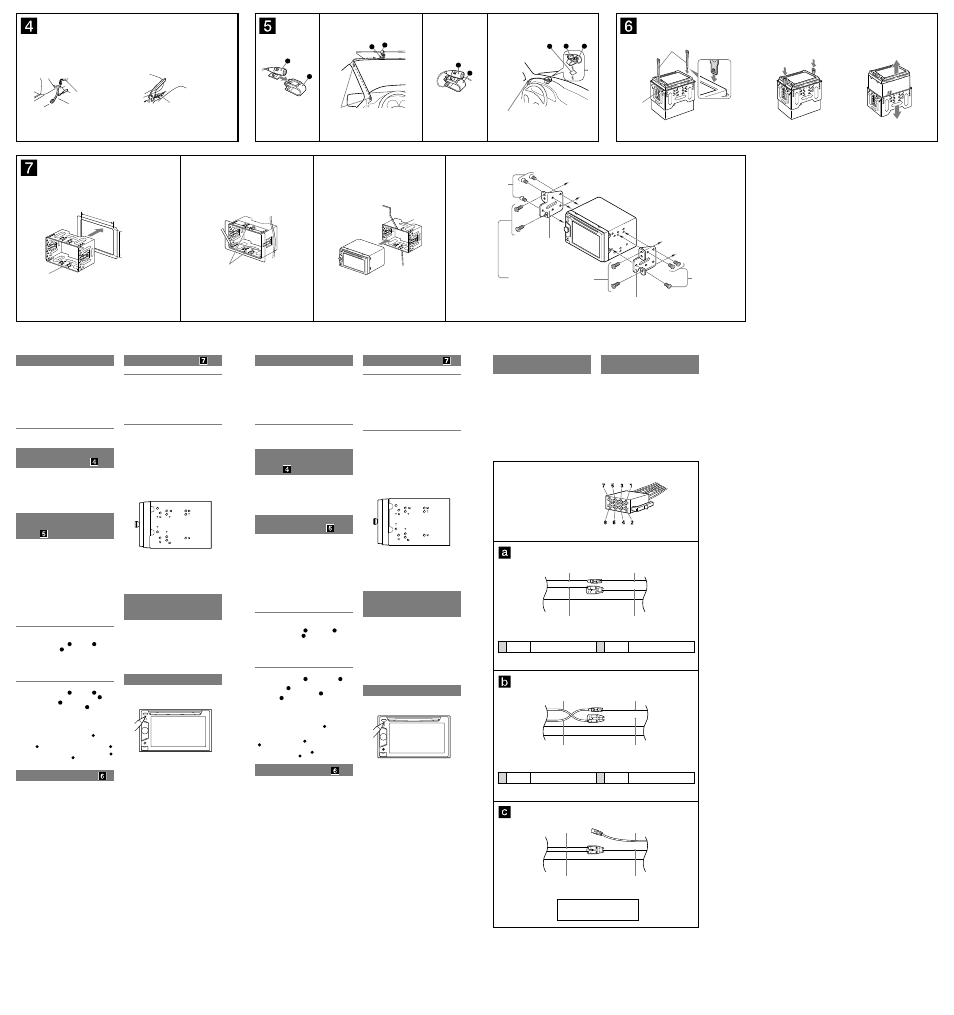

Отсоединение кронштейна

Прежде чем устанавливать устройство,

отсоедините кронштейн от устройства.

1

Bcтaвьтe одновpeмeнно до щeлчкa обa ключa

для дeмонтaжa мeждy устройством и

кpонштeйном .

2

Чтобы отделить устройство от кронштейна,

потяните кронштейн вниз, а устройство

вверх.

Заходи безпеки

Уважно виберіть місце для встановлення, щоб

пристрій не перешкоджав нормальному керуванню

автомобілем.

Уникайте встановлення пристрою в місцях, що

піддаються впливу пилу, бруду, надмірної вібрації

або високої температури, наприклад у місцях, на які

падає пряме сонячне проміння, або біля

вентиляційних отворів обігрівача.

Для безпечного та надійного встановлення

використовуйте монтажне обладнання тільки з

комплекту постачання.

Допустимий кут встановлення

Кут, під яким встановлено пристрій, не має

перевищувати 45°.

Приєднання шнура

перемикача стоянкового

гальма

Обов’язково під’єднайте дріт стоянкового гальма

(світло-зелений) кабелю живлення  до шнура

перемикача стоянкового гальма. Знаходження шнура

перемикача стоянкового гальма в автомобілі

залежить від автомобіля.

Для отримання докладнішої інформації зверніться до

свого автодилера або найближчого дилера Sony.

Установлення мікрофона

(лише для XAV-64BT)

Для фіксування голосу під час розмов у режимі

handsfree потрібно встановити зовнішній мікрофон

.
Попередження

Зберігайте мікрофон у місцях, де він не зазнає

впливу високої температури та вологості.

Украй небезпечно, якщо шнур обмотається навколо

кермової колонки або важеля переключення

швидкості. Обов’язково стежте за тим, щоб він та

інші предмети не перешкоджали керуванню

автомобілем.

Якщо в автомобілі є повітряні подушки або інше

амортизаційне обладнання, перед встановленням

зверніться в пункт продажу, де ви придбали цей

пристрій, або до агента з продажу автомобіля.

-A Установлення на сонцезахисному

щитку
1

Установіть мікрофон

a

на затискач

b

.

2

Установіть затискач

b

на сонцезахисний

щиток.

3

Установіть затискачі (не постачаються) і

відрегулюйте довжину й положення шнура,

щоб він не заважав під час керування

транспортним засобом.

-B Установлення на щитку управління
1

Установіть мікрофон

a

на затискувачі

b

, а

потім розмістіть шнур вздовж жолобка

затискувача

b

.

2

Двобічною липкою стрічкою

b

приєднайте

затискач

c

до панелі управління.

3

Установіть затискач (не постачається) і

відрегулюйте довжину й положення шнура,

щоб він не заважав під час керування

транспортним засобом.

Примітка

Перед приєднанням двосторонньої стрічки

c

очистьте

поверхню щитка керування за допомогою сухої тканини.

Відрегулюйте кут мікрофона, установивши його в потрібне

положення.

Можна встановити мікрофон

a

без використання затискача

b

.

У цьому випадку приєднайте мікрофон до щитка керування за

допомогою двосторонньої стрічки

c

. Зберігайте

невикористаний затискач

b

для майбутнього використання.

Знімання кронштейна

Перед установленням пристрою зніміть із нього

кронштейн .

1

Вставте до клацання обидва ключі

роз’єднання між пристроєм і кронштейном

.

2

Потягніть кронштейн, що постачається,

униз, а пристрій вгору, щоб роз’єднати

кронштейн і пристрій.

Приборная пaнeль

Панель приладів

Haпpaвьтe кpючок внyтpь.
Гачком усередину.

Bыcтyпы

Фіксатори

Красный

Червоний

Красный

Червоний

Желтый

Жовтий

Желтый

Жовтий

Красный

Червоний

Красный

Червоний

Желтый

Жовтий

Желтый

Жовтий

Красный

Червоний

Красный

Червоний

Желтый

Жовтий

Желтый

Жовтий

Дополнительный разъем питания
Додатковий роз’єм живлення

Автомобиль не имеет положения ACC

Автомобіль не має положення ACC

4

Желтый

Жовтий

постоянная подача питания

Постійне подання живлення

7

Красный

Червоний

импульсный источник питания

Імпульсне подання живлення

Hожной тоpмоз

Ножне гальмо

Pyчной тоpмоз

Ручне гальмо

Кaбeль пepeключaтeля

cтояночного тоpмозa

Шнур перемикача

стоянкового гальма

Кaбeль пepeключaтeля

cтояночного тоpмозa

Шнур перемикача

стоянкового гальма

К приборной панели/центральной консоли

До щитка керування/центрального пульта

Кронштейн

Кронштейн

Детали, входящие в комплект поставки

автомобиля

Деталі, що постачаються з автомобілем

Размер:

5 × макс. 8 мм

Розмір:

5 × макс. 8 мм

Размер:

5 × макс. 8 мм

Розмір:

5 × макс. 8 мм

2

3

1

A

B

Кронштейн

Кронштейн

Установлення пристрою

-A Установлення пристрою з

кронштейном, що входить до комплекту

постачання
1

Розташуйте кронштейн, що постачається , у

щитку керування.

2

Вигніть фіксатори назовні, щоб забезпечити

щільне припасовування.

3

Установіть пристрій на кронштейні, що

постачається .

-B Установлення пристрою в

японському автомобілі

У деяких марках японських автомобілів цей пристрій

можна встановити без кронштейна з комплекту

постачання. Якщо це зробити не вдається, зверніться

до дилера компанії Sony.
Установлюючи цей пристрій на наявні в автомобілі

кронштейни, використовуйте шурупи, що

постачаються , які мають закручуватися в отвори у

відповідності до марки автомобіля: T для TOYOTA,

M для MITSUBISHI і N для NISSAN.

Примітка

Щоб запобігти помилкам у роботі, використовуйте лише

шурупи з комплекту постачання .

Натискаючи кнопки пристрою, не докладайте надмірних

зусиль.

Не тисніть на РК-дисплей.

Перед установленням переконайтеся, що на пристрої немає

жодних предметів.

Увага. Якщо в замку

запалювання автомобіля

немає положення ACC

Обов’язково налаштуйте функцію автоматичного

вимкнення (Auto Off). Додаткова інформація

наведена в «Інcтpyкції з eкcплyaтaції», що

постачається.

Якщо жодне джерело сигналу не обране, живлення

пристрою буде автоматично й повністю припинене в

заданий час, аби попередити розрядження

акумулятора.

Якщо функцію автоматичного вимкнення (Auto Off)

не встановлено, під час кожного вимикання

запалювання натискайте та утримуйте

, доки не зникне зображення на

дисплеї.

Кнопка перезавантаження

Виконавши встановлення й підключення,

обов’язково натисніть кнопку перезавантаження

кульковою ручкою тощо.

Установка устройства

-A Установка устройства с помощью

прилагаемого кронштейна
1

Установите прилагаемый кронштейн в

приборной панели.

2

Отогните зажимы наружу для надежной

фиксации.

3

Установите устройство в прилагаемый

кронштейн .

-B Установка устройства в японском

автомобиле

В некоторых моделях японских автомобилей это

устройство можно установить без использования

прилагаемого кронштейна. Если вам не удается это

сделать, обратитесь за консультацией к дилеру Sony.
При монтаже данного устройства в кронштейны,

предварительно установленные в автомобиле,

используйте прилагаемые винты  в

соответствующих отверстиях в зависимости от

марки вашего автомобиля: T для автомобиля

TOYOTA, M для автомобиля MITSUBISHI и N для

автомобиля NISSAN.

Пpимeчaния

Для предотвращения сбоев в работе устройства

устанавливайте его только с использованием прилагаемых

винтов .

Не прикладывайте чрезмерных усилий к кнопкам устройства.

Не надавливайте на ЖК-дисплей.

Прежде чем выполнять установку, убедитесь в том, что на

верхней части устройства нет посторонних предметов.

Внимание. Если в замке

зажигания нет положения

ACC

Задайте функцию автоматического выключения. Для

получения дополнительной информации см.

прилагаемую “Инструкцию по эксплуатации”. Если

источник питания не выбран, устройство будет

автоматически отключено через установленное

время, что предотвращает разрядку аккумулятора.

Если функция автоматического выключения не

задана, то при каждом выключении зажигания

нажмите и удерживайте кнопку  до

тех пор, пока дисплей не погаснет.

Кнопка Сброс

После завершения установки и выполнения

подключений обязательно нажмите кнопку сброса с

помощью заостренного предмета, например

шариковой ручки и т.п.

A

B

2

1

2

1

a

b

c

a

b

4

Желтый

Жовтий

импульсный источник питания

Імпульсне подання живлення

7

Красный

Червоний

Постоянная подача питания

Постійне подання живлення

Больше 182 мм

Більше 182 мм

Больше 111 мм

Більше 111 мм

a

b

a

b

Зажимы (не прилагаются)

Затискачі (не постачаються)

Зажим(не прилагаются)

Затискач (не постачається)

Схема подключения

питания

В разных автомобилях могут использоваться разные

дополнительные разъемы питания. Чтобы убедиться

в правильности выполнения подключений,

обратитесь к схеме разъема дополнительного

питания автомобиля. Существуют три основных

типа (как показано на рисунке ниже). Возможно,

потребуется поменять местами красный и желтый

провода соединительного кабеля питания 

устройства. После правильного выполнения

соединений и подключения проводов источника

питания подсоедините устройство к электропитанию

автомобиля. В случае возникновения вопросов и

проблем, связанных с подключением устройства,

которые не рассматриваются в настоящем

руководстве, обратитесь к своему автодилеру.

Схема підключення

живлення

Конструкція додаткового роз’єму живлення може

залежати від марки автомобіля. Зверніться до схеми

додаткового роз’єму живлення у своєму автомобілі,

щоб впевнитися у правильності з’єднань. Існує три

основні типи роз’ємів (зазначені нижче). Може

знадобитися поміняти місцями червоний і жовтий

дроти кабелю живлення  пристрою. Забезпечивши

правильність підключення й розташування дротів

кабелю живлення, підключіть пристрій до системи

живлення автомобіля. У разі виникнення питань або

проблем із під’єднанням пристрою, які не описані в

цій інструкції, зверніться до автодилера.

Advertising
