41 FI
Li
sä
ti
eto
ja
Yksikkö: cm
Taulukon mitat voivat vaihdella hieman asennuksen mukaan.
Seinän on kestettävä asennettavan television painoon verrattuna vähintään nelinkertainen paino. Paino on
ilmoitettu kohdassa ”Tekniset tiedot” (sivu 42).

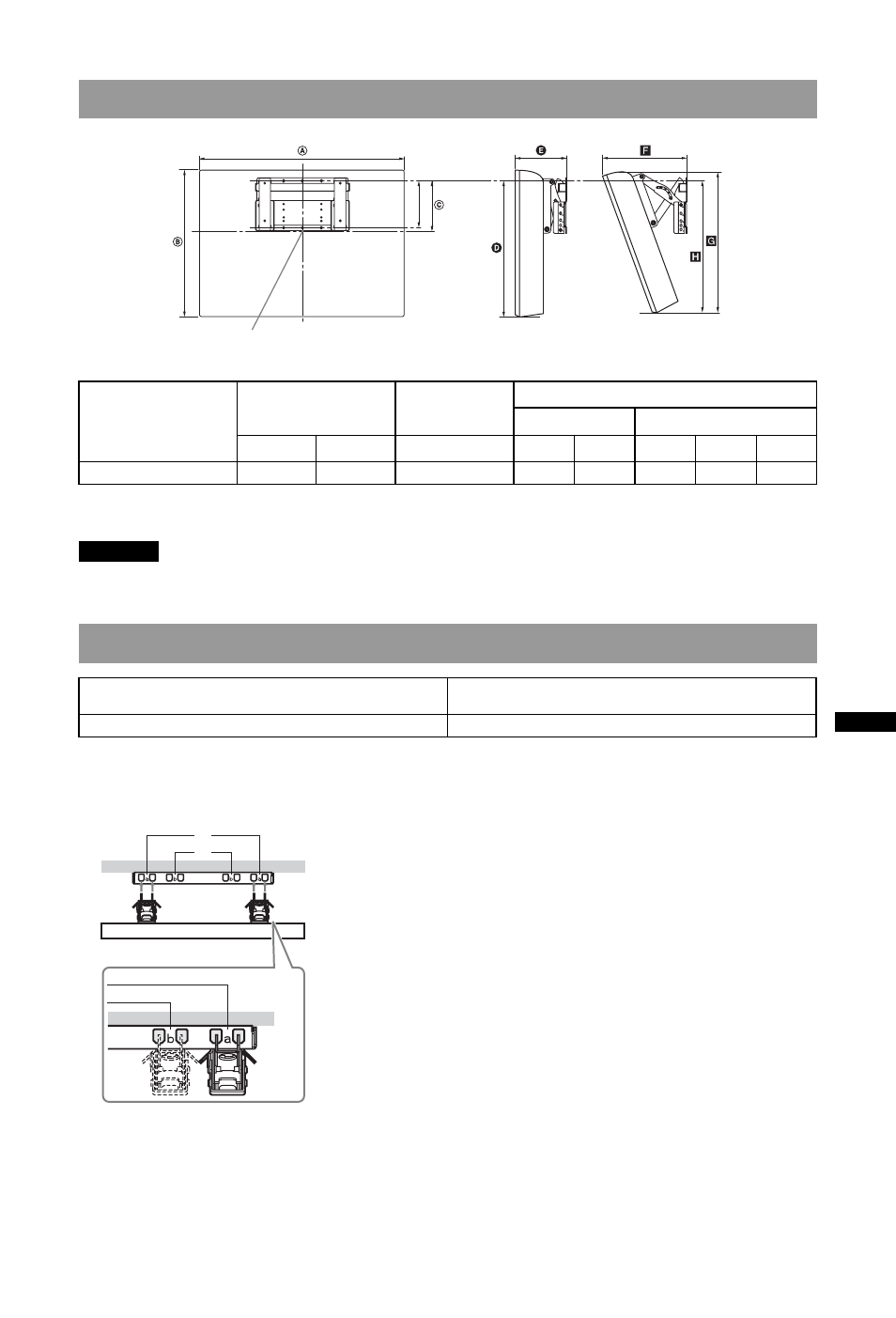

Television asennusmittataulukko
Mallinimi
Näytön mitat
Ruudun
keskikohdan
mitta
Pituus kussakin asennuskulmassa
Kulma (0 °) Kulma (20 °)
A B C D E F G H
KDL-22CX32D 53,0 34,9 10,2 29,0 12,3 21,1 32,6 28,5
125
SU-WL100
Ruudun keskipiste
VAROITUS
Ruuvien ja koukkujen sijainnin kaavakuva/taulukko
Mallinimi
Koukun sijainti
SU-WL100
KDL-22CX32D b
b
a
SU-WL100
Koukun sijainti
