42 NO
Enhet: cm
Tallene i tabellen over kan variere noe avhengig av installasjonen.
Veggen som TV-en skal monteres på bør kunne tåle en vekt som er minst fire ganger TV-ens vekt. Henvis til
"Spesifikasjoner" (side 43) for vekten til TV-en.

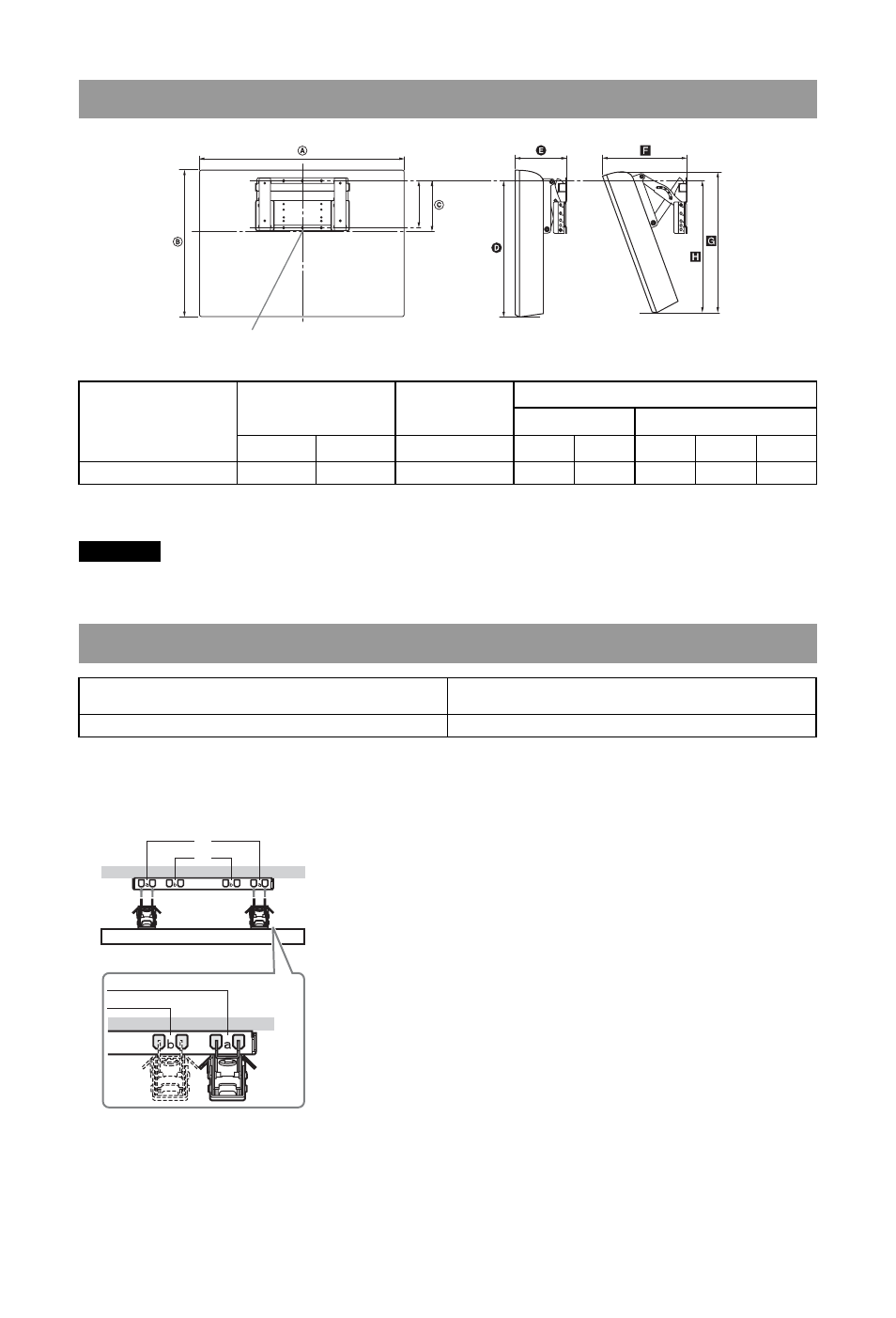

Tabell over monteringsmålene for TV-en
Modellnavn
Skjermens dimensjoner
Dimensjon for
skjermens
midtpunkt
Lengde for hver monteringsvinkel
Vinkel (0 °) Vinkel (20 °)
A B C D E F G H
KDL-22CX32D 53,0 34,9 10,2 29,0 12,3 21,1 32,6 28,5
125
SU-WL100
Skjermens midtpunkt
ADVARSEL
Diagram/tabell for plassering av skruer og kroker
Modellnavn
Plassering av krok
SU-WL100
KDL-22CX32D b
b
a
SU-WL100
Plassering av krok
