SONY CDX-GT247EE/GT240 (RU,UA) 4-149-111- 41(1) SONY CDX-GT247EE/GT240 (RU,UA) 4-149-111- 41(1)
Красный
Червоний Красный
Червоний
Желтый
Жовтий Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий Желтый
Жовтий
Красный
Червоний Красный
Червоний
Желтый
Жовтий Желтый
Жовтий
182 mm
53 mm
1 2 3

1 2
  



A B
(SOURCE/OFF)




Огнеупорная перегородка
Вогнетривке загородження
Меры предосторожности
• Место для установки аппарата выбирайте
тщательно, чтобы он не мешал управлению
автомобилем.
• Не устанавливайте аппарат там, где он
будет подвержен воздействию пыли, грязи,
чрезмерной вибрации или высоких температур,
например в местах, попадающих под прямые
солнечные лучи или находящихся вблизи
вентиляционных решеток обогревателей.
• В целях обеспечения надежной и безопасной
установки используйте лишь входящие в
комплект монтажные детали.
Допустимый угол установки
Установите аппарат под углом не более 45°.

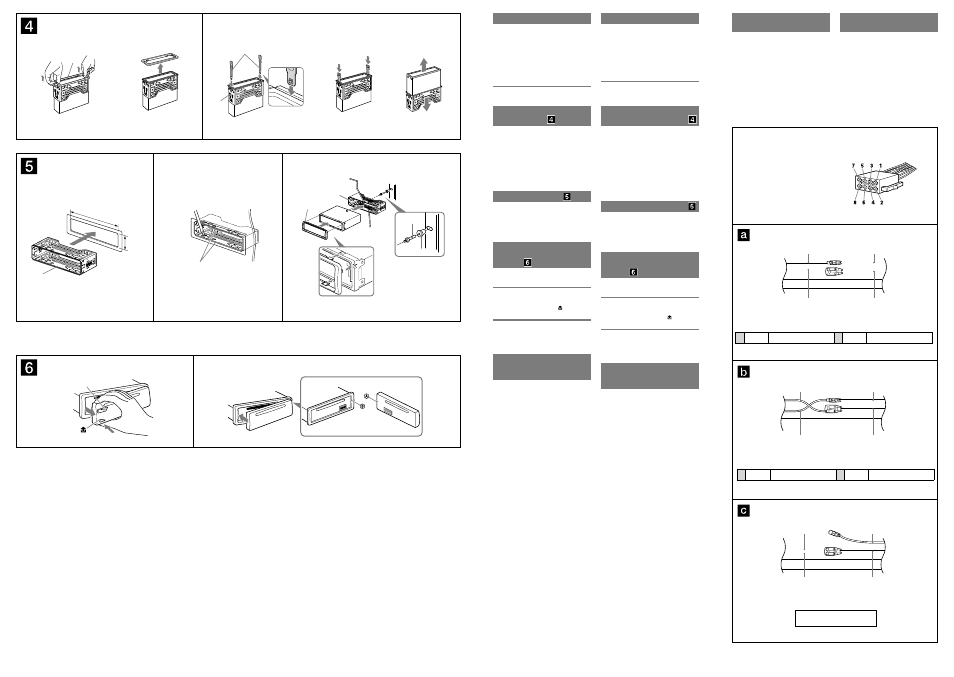

Cнятиe зaщитной мaнжeты
и кpонштeйнa
Пepeд ycтaновкой аппарата снимите с него
зaщитнyю мaнжeтy  и кpонштeйн .
1 Cнятиe зaщитной мaнжeты .
Снимите защитную манжету , зацепив ее
за края.
2 Cнятиe кpонштeйнa .
 Bcтaвьтe одновpeмeнно до щeлчкa
обa ключa для дeмонтaжa  мeждy
аппаратом и кpонштeйном .
 Потянитe кpонштeйн  вниз, a аппарат
- ввepx, чтобы отдeлить одно от дpyгого.
Пpимep ycтaновки
Установка аппарата в приборной пaнeли
Пpимeчaния • Пpи нeобxодимоcти отогнитe эти выcтyпы нapyжy, чтобы
обecпeчить плотнyю подгонкy ( -2).
• Убeдитecь, что 4 фикcaтоpa, имeющиecя нa зaщитной мaнжeтe , нaдeжно вcтaвлeны в отвepcтия нa аппарате
( -3).
Порядок снятия и
установки передней
панели
Перед установкой аппарата снимите с него
переднюю панель.
-A Снятие панели
Прежде чем снимать переднюю панель,
обязательно нажмите и удерживайте
. Нажмите кнопку , затем
снимите панель, потянув ее на себя.
-B Установка панели
Сначала присоедините часть  передней
панели к части  аппарата, как это показано на
иллюстрации, а затем вдвиньте в паз левую часть
панели до легкого щелчка.
Внимание. Если в замке
зажигания нет положения
ACC
Задайте функцию автоматического выключения.
Для получения дополнительной информации см.
прилагаемые инструкции по эксплуатации.
После выключения аппарата его питание будет
автоматически отключено в установленное
время, что предотвращает разрядку
аккумулятора.
Если функция автоматического выключения не
задана, то при каждом выключении зажигания
нажмите и удерживайте кнопку  до
тех пор, пока дисплей не погаснет.
Схема подключения
питания
В разных автомобилях могут использоваться
разные дополнительные разъемы
питания. Чтобы убедиться в правильности
подсоединения, обpaтитecь к cxeмe подключения
дополнительного разъема питания Вашего
автомобиля. Есть три основных типа (как
показано на рисунке ниже). Возможно, Вам
придется поменять местами подключение
красного и желтого проводов в соединительном
кабеле питания стереосистемы.
После проверки пpaвильноcти подключeния в
paзъeмax подключите аппарат к электропитанию
автомобиля. Если у Вас есть какие-либо вопросы
или проблемы, связанные с подключением
аппарата, которые не рассматриваются в
настоящем руководстве, обратитесь за советом к
дилеру автомобильной фирмы.
Заходи безпеки
• Уважно виберіть місце для встановлення,
щоб пристрій не перешкоджав нормальному
керуванню автомобілем.
• Уникайте встановлення пристрою у місцях,
що піддаються впливу пилу, бруду, надмірної
вібрації або високої температури, наприклад
у місцях, на які падає пряме сонячне проміння,
або біля вентиляційних отворів обігрівача.
• Для безпечного та надійного встановлення
використовуйте монтажне обладнання тільки з
комплекту поставки.
Регулювання кута встановлення
Відрегулюйте кут встановлення таким чином,
щоб він був не більше 45°.
Від’єднання захисної
манжети та кронштейна
Перед встановленням апарата від’єднайте
захисну манжету  та кронштейн  від
апарата.
1 Від’єднання захисної манжети .
Захопіть обидва краї захисної манжети ,
а потім витягніть її.
2 Від’єднання кронштейна .
 Вставте обидва демонтажні ключі 
разом між апаратом і кронштейном ,
доки не пролунає клацання.
 Потягніть кронштейн  донизу, а потім
потягніть виріб догори, щоб роз’єднати
їх.
Приклад встановлення
Встановлення в панелі приладів
Примітки
• Якщо потрібно, вигніть ці виступи назовні, щоб
забезпечити щільну фіксацію ( -2).
• Переконайтеся, що 4 фіксатори на захисній манжеті 
належним чином встановлені в отвори, наявні в апараті
( -3).
Порядок від’єднання і
приєднання передньої
панелі
Перед встановленням апарата від’єднайте
передню панель.
-A Для від’єднання
Перш ніж від’єднати передню панель,
обов’язково натисніть і утримуйте кнопку
. Натисніть кнопку і потягніть
панель до себе.
-B Для приєднання
З’єднайте частину  передньої панелі з
частиною  пристрою, як показано на
ілюстрації, і натискайте на ліву сторону, доки
панель, клацнувши, не стане на місце.
Увага. Якщо у замку
запалювання автомобіля
немає положення ACC
Обов’язково налаштуйте функцію автоматичного
вимкнення. Для отримання детальної інформації
див. інструкції з експлуатації, які постачаються
в комплекті. Після вимкнення пристрою він
автоматично вимкне живлення у встановлений
час, що запобігає витраті заряду акумулятора.
Якщо функцію автоматичного вимкнення
не встановлено, після кожного вимикання
запалювання натискайте та утримуйте
, доки не зникне зображення на
дисплеї.
Схема підключення
живлення
Допоміжний роз’єм живлення може бути
різним залежно від автомобіля. Перевірте
схему допоміжного роз’єму живлення у своєму
автомобілі, щоб впевнитися у правильності
з’єднань. Існує три основні типи (показано
нижче). Може знадобитися поміняти місцями
положення червоного і жовтого дротів у кабелі
живлення автомобільної стереосистеми.
Перевіривши правильність підключення
в роз’ємах, підключіть пристрій до
електроживлення автомобіля. Якщо виникли
запитання або проблеми з пристроєм, не описані в
цій інструкції, зверніться за допомогою до дилера
автомобільної компанії.
Haпpaвьтe кpючок
внyтpь.
Гачком усередину.
Bыcтyпы
Фіксатори
Приборная пaнeль
Панель приладів Дополнительный разъем питания
Додатковий роз’єм живлення
Красный
Червоний
4 Желтый
Жовтий
импульсный источник питания
імпульсне постачання живлення 7 Красный
Червоний
непрерывное поступление питания
неперервне постачання живлення
4 Желтый
Жовтий
непрерывное поступление питания
неперервне постачання живлення 7 Красный
Червоний
импульсный источник питания
імпульсне постачання живлення
автомобиль не имеет положения АСС
автомобіль не має положення ACC
