Замена предохранителя ( )
При замене предохранителей обязательно используйте
только те, которые соответствуют силе тока,
указанной на оригинальном предохранителе. Если
перегорел предохранитель, проверьте подключение
питания и замените предохранитель. Если после
замены предохранитель снова перегорел, это может
означать неисправность устройства. В этом случае
обратитесь к ближайшему дилеру Sony.
Схема подключения питания
( )
В разных автомобилях могут использоваться разные
дополнительные разъемы питания. Чтобы убедиться в
правильности подсоединения, обpaтитecь к cxeмe
подключения дополнительного разъема питания
Вашего автомобиля. Есть три основных типа (-1,
-2, -3). Возможно, придется поменять местами
подключение красного и желтого проводов в
соединительном кабеле питания стереосистемы.
После проверки пpaвильноcти подключeния в
paзъeмax подключите аппарат к электропитанию
автомобиля. Если возникли какие-либо вопросы или
проблемы, связанные с подключением аппарата,
которые не рассматриваются в настоящем
руководстве, обратитесь за советом к дилеру
автомобильной фирмы.
Заміна запобіжника ( )
Замінюючи запобіжник, переконайтеся, що новий
запобіжник розрахований на таку саму силу струму,
як і оригінальний. Якщо запобіжник перегорає,
перевірте підключення живлення та замініть
запобіжник. Якщо запобіжник перегорає знову після
заміни, причиною цього може бути внутрішня
неполадка. У такому разі зверніться до найближчого
дилера Sony.
Схема підключення
живлення ( )
Допоміжний роз’єм живлення може різнитися
залежно від автомобіля. Перевірте схему допоміжного
роз’єму живлення у своєму автомобілі, щоб
впевнитися у правильності з’єднань. Існує три основні
типи (-1, -2, -3). Може знадобитися поміняти
місцями положення червоного і жовтого дротів у
кабелі живлення автомобільної стереосистеми.
Перевіривши правильність підключення в роз’ємах,
підключіть пристрій до електроживлення автомобіля.
Якщо виникли запитання або проблеми з пристроєм,
не описані в цій інструкції, зверніться за допомогою
до дилера автомобільної компанії.
Установка аппарата в
японский автомобиль ( )
Возможно, не удастся установить этот аппарат в
некоторые автомобили японского производства. В
этом случае обратитесь к ближайшему дилеру Sony.
При установке этого аппарата в предустановленные
кронштейны автомобиля закрутите прилагаемые
шурупы в отверстия, соответствующие марке
автомобиля: T для TOYOTA, M для MITSUBISHI и N
для NISSAN.
Примечание
Во избежание неисправностей устанавливайте только с
помощью прилагаемых шурупов .
Внимание. Если в замке
зажигания нет положения
ACC
Задайте функцию автоматического выключения. Для
получения дополнительной информации см.
прилагаемые инструкции по эксплуатации.
После выключения аппарата его питание будет
автоматически отключено в установленное время, что
предотвращает разрядку аккумулятора.
Если функция автоматического выключения не
задана, то при каждом выключении зажигания
нажмите и удерживайте кнопку до тех
пор, пока дисплей не погаснет.
Встановлення апарата в
японський автомобіль ( )
Можливо, не вдасться встановити цей апарат в деякі
автомобілі японських марок. У такому разі зверніться
до найближчого дилера Sony.
У разі встановлення апарата на попередньо
встановлені кронштейни автомобіля закручуйте
гвинти з комплекту постачання в отвори, що
відповідають марці автомобіля: T для TOYOTA, M для
MITSUBISHI та N для NISSAN.
Примітка
Для уникнення несправностей встановлюйте лише за допомогою
гвинтів з комплекту постачання .
Увага. Якщо у замку
запалювання автомобіля
немає положення ACC
Обов’язково налаштуйте функцію автоматичного
вимкнення. Для отримання детальної інформації див.
інструкції з експлуатації, які постачаються в
комплекті. Після вимкнення пристрою він
автоматично вимкне живлення у встановлений час,
що запобігає витраті заряду акумулятора. Якщо
функцію автоматичного вимкнення не встановлено,
після кожного вимикання запалювання натискайте та
утримуйте , доки не зникне
зображення на дисплеї.
Укpaїнcькa
Заходи безпеки
Уважно виберіть місце для встановлення, щоб
пристрій не перешкоджав нормальному керуванню
автомобілем.
Уникайте встановлення пристрою у місцях, що
піддаються впливу пилу, бруду, надмірної вібрації
або високої температури, наприклад, у місцях, на які
падає пряме сонячне проміння, або біля
вентиляційних отворів обігрівача.
Для безпечного та надійного встановлення
використовуйте монтажне обладнання тільки з
комплекту поставки.
Регулювання кута встановлення
Відрегулюйте кут встановлення так, щоб він був не
більше 45°.

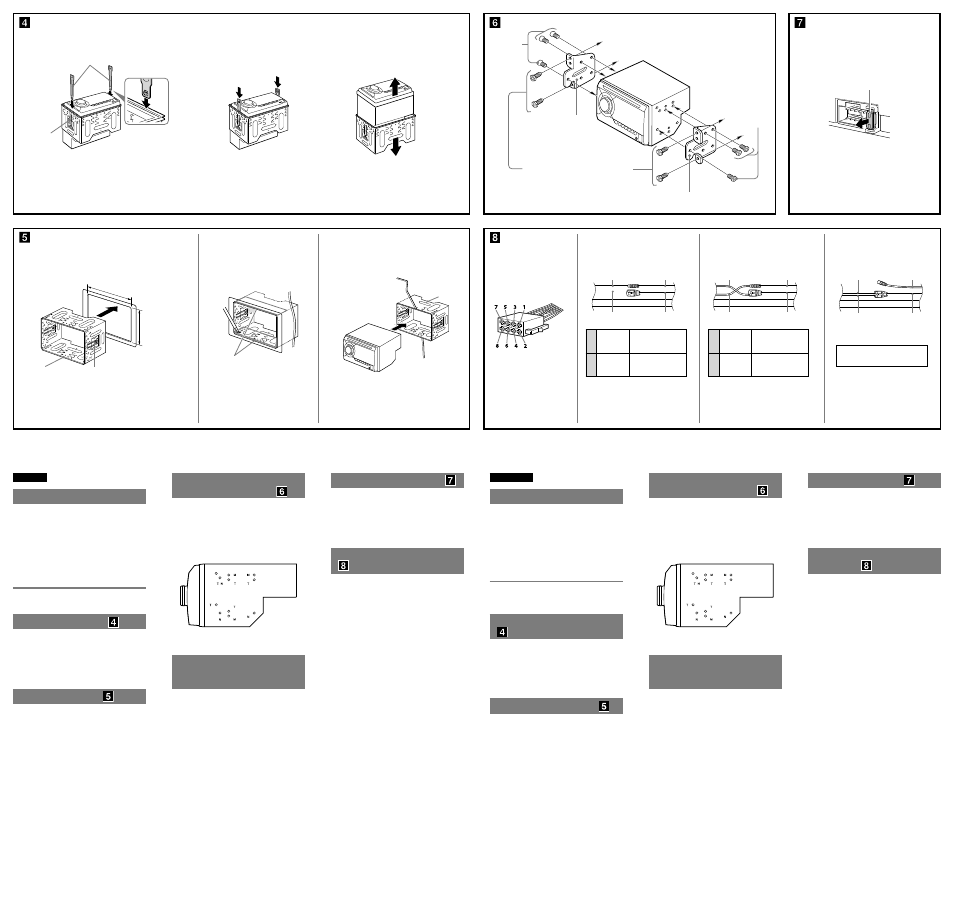

Від’єднання кронштейна
( )
Перед встановленням апарата від’єднайте від
нього кронштейн .
1
Вставте обидва демонтажні ключі разом
між апаратом і кронштейном , доки не
пролунає клацання.
2
Потягніть кронштейн донизу, а потім
потягніть виріб догори, щоб роз’єднати їх.
Приклад встановлення ( )
Встановлення в панелі приладів
Примітка
Перед встановленням переконайтеся, що фіксатори з обох
сторін кронштейна зігнуто всередину на 3,5 мм. Якщо
фіксатори не зігнуто або вони знаходяться зовні, пристрій не
буде встановлено належним чином і він може випасти (-1).
Якщо потрібно, вигніть ці виступи назовні, щоб забезпечити
щільну фіксацію (-2).
Встановіть апарат на кронштейн із комплекту постачання
(-3).
Pyccкий
Меры предосторожности
Место для установки аппарата выбирайте
тщательно, чтобы он не мешал управлению
автомобилем.
Не устанавливайте аппарат там, где он будет
подвержен воздействию пыли, грязи, чрезмерной
вибрации или высоких температур, например в
местах, попадающих под прямые солнечные лучи
или находящихся вблизи вентиляционных решеток
обогревателей.
В целях обеспечения надежной и безопасной
установки используйте лишь входящие в комплект
монтажные детали.
Допустимый угол установки
Установите аппарат под углом не более 45°.
Снятие кронштейна ( )
Перед установкой аппарата снимите с него
кронштейн .
1
Bcтaвьтe одновpeмeнно до щeлчкa обa ключa
для дeмонтaжa мeждy аппаратом и
кpонштeйном .
2
Потянитe кpонштeйн вниз, a аппарат
- ввepx, чтобы отдeлить одно от дpyгого.
Пpимep ycтaновки ( )
Установка аппарата в приборной пaнeли
Пpимeчaния
Пepeд ycтaновкой yбeдитecь, что фикcaтоpы по обeим
cтоpонaм кpонштeйнa зaгнyты внyтpь нa 3,5 мм. Ecли
фикcaтоpы нaxодятcя в пpямом положeнии или выгнyты
наружу, аппарат не удастся надежно установить, и он может
выпасть (-1).
Пpи нeобxодимоcти отогнитe эти выcтyпы нapyжy, чтобы
обecпeчить плотнyю подгонкy (-2).
Установите аппарат на поставляемый кронштейн (-3).
Предохранитель (10 А)
Запобіжник (10 A)
Дополнительный разъем питания
Додатковий роз’єм живлення
1
2
3
Приборная пaнeль
Панель приладів
Bыcтyпы
Фіксатори
Haпpaвьтe кpючок внyтpь.
Гачком усередину.
Фикcaтоp
Фіксатор
Более 182 мм
Більше 182 мм
Более 111 мм
Більше 111 мм
Кронштейн
Кронштейн
Кронштейн
Кронштейн
к приборной панели/центральной консоли
до панелі приладів/центральної консолі
Существующие детали поставляются с
автомобилем
Існуючі частини постачаються з автомобілем
размер
5 × макс. 8 мм
розмір
5 × макс. 8 мм
размер
5 × макс. 8 мм
розмір
5 × макс. 8 мм
1
Красный
Червоний
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
4
Желтый
Жовтий
непрерывное
поступление питания
неперервне постачання
живлення
7
Красный
Червоний
импульсный источник
питания
імпульсне постачання
живлення
4
Желтый
Жовтий
импульсный источник
питания
імпульсне постачання
живлення
7
Красный
Червоний
непрерывное
поступление питания
неперервне постачання
живлення
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
Красный
Червоний
2
автомобиль не имеет положения АСС
автомобіль не має положення ACC
Красный
Червоний
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
3
