1

2

3

A

2

1

B

автомобиль не имеет положения АСС

автомобіль не має положення ACC

Bыcтyпы

Фіксатори

Приборная пaнeль

Панель приладів

Haпpaвьтe кpючок

внyтpь.
Гачком усередину.

Меры предосторожности

Место для установки аппарата выбирайте

тщательно, чтобы он не мешал управлению

автомобилем.

Не устанавливайте аппарат там, где он будет

подвержен воздействию пыли, грязи, чрезмерной

вибрации или высоких температур, например в

местах, попадающих под прямые солнечные лучи

или находящихся вблизи вентиляционных решеток

обогревателей.

В целях обеспечения надежной и безопасной

установки используйте лишь входящие в комплект

монтажные детали.

Допустимый угол установки

Установите аппарат под углом не более 45°.

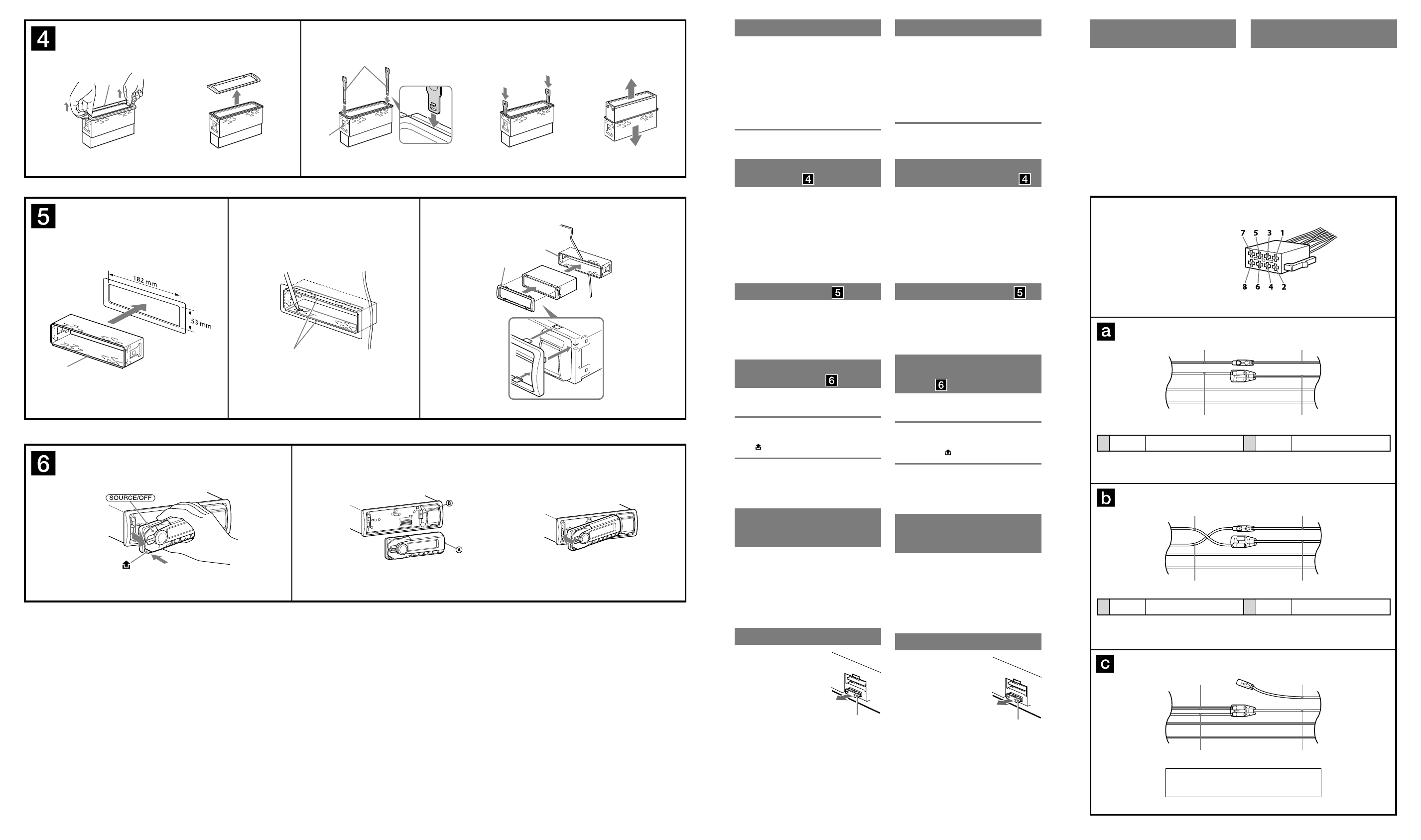

Cнятиe зaщитной мaнжeты и

кpонштeйнa

Пepeд ycтaновкой аппарата снимите с него

зaщитнyю мaнжeтy и кpонштeйн .

1

Cнятиe зaщитной мaнжeты .

Снимите защитную манжету , зацепив ее за

края.

2

Cнятиe кpонштeйнa .

 Bcтaвьтe одновpeмeнно до щeлчкa обa

ключa для дeмонтaжa  мeждy аппаратом

и кpонштeйном .

 Потянитe кpонштeйн  вниз, a аппарат

- ввepx, чтобы отдeлить одно от дpyгого.

Пpимep ycтaновки

Установка аппарата в приборной пaнeли

Пpимeчaния

Пpи нeобxодимоcти отогнитe эти выcтyпы нapyжy, чтобы

обecпeчить плотнyю подгонкy (-2).

Убeдитecь, что 4 фикcaтоpa, имeющиecя нa зaщитной

мaнжeтe , нaдeжно вcтaвлeны в отвepcтия нa аппарате

(-3).

Порядок снятия и установки

передней панели

Перед установкой аппарата снимите с него

переднюю панель.

-A Снятие панели

Прежде чем снимать переднюю панель, обязательно

нажмите и удерживайте . Нажмите

кнопку , затем снимите панель, потянув ее на себя.

-B Установка панели

Сначала присоедините часть  передней панели к

части  аппарата, как это показано на иллюстрации,

а затем вдвиньте в паз левую часть панели до легкого

щелчка.

Внимание. Если в замке

зажигания нет положения

ACC

Задайте функцию автоматического выключения. Для

получения дополнительной информации см.

прилагаемые инструкции по эксплуатации.

После выключения аппарата его питание будет

автоматически отключено в установленное время,

что предотвращает разрядку аккумулятора.

Если функция автоматического выключения не

задана, то при каждом выключении зажигания

нажмите и удерживайте кнопку  до

тех пор, пока дисплей не погаснет.

Замена предохранителя

При замене предохранителей

обязательно используйте только

те, которые соответствуют силе

тока, указанной на оригинальном

предохранителе. Если перегорел

предохранитель, проверьте

подключение питания и замените

предохранитель. Если после

замены предохранитель снова

перегорел, это может означать

неисправность устройства. В этом

случае обратитесь к ближайшему

дилеру Sony.

Схема подключения

питания

В разных автомобилях могут использоваться разные

дополнительные разъемы питания. Чтобы убедиться

в правильности подсоединения, обpaтитecь к cxeмe

подключения дополнительного разъема питания

Вашего автомобиля. Есть три основных типа (как

показано на рисунке ниже). Возможно, Вам придется

поменять местами подключение красного и желтого

проводов в соединительном кабеле питания

стереосистемы.

После проверки пpaвильноcти подключeния в

paзъeмax подключите аппарат к электропитанию

автомобиля. Если у Вас есть какие-либо вопросы или

проблемы, связанные с подключением аппарата,

которые не рассматриваются в настоящем

руководстве, обратитесь за советом к дилеру

автомобильной фирмы.

Заходи безпеки

Уважно виберіть місце для встановлення, щоб

пристрій не перешкоджав нормальному керуванню

автомобілем.

Уникайте встановлення пристрою у місцях, що

піддаються впливу пилу, бруду, надмірної вібрації

або високої температури, наприклад, у місцях, на

які падає пряме сонячне проміння, або біля

вентиляційних отворів обігрівача.

Для безпечного та надійного встановлення

використовуйте монтажне обладнання тільки з

комплекту поставки.

Регулювання кута встановлення

Відрегулюйте кут встановлення таким чином, щоб

він був не більше 45°.

Від’єднання захисної

манжети та кронштейна

Перед встановленням апарата від’єднайте

захисну манжету та кронштейн від апарата.

1

Від’єднання захисної манжети .

Захопіть обидва краї захисної манжети , а

потім витягніть її.

2

Від’єднання кронштейна .

 Вставте обидва демонтажні ключі  разом

між апаратом і кронштейном , доки не

пролунає клацання.

 Потягніть кронштейн  донизу, а потім

потягніть виріб догори, щоб роз’єднати їх.

Приклад встановлення

Встановлення в панелі приладів

Примітки

Якщо потрібно, вигніть ці виступи назовні, щоб забезпечити

щільну фіксацію (-2).

Переконайтеся, що 4 фіксатори на захисній манжеті

належним чином встановлені в отвори, наявні в апараті (-3).

Порядок від’єднання і

приєднання передньої

панелі

Перед встановленням апарата від’єднайте

передню панель.

-A Для від’єднання

Перш ніж від’єднати передню панель, обов’язково

натисніть і утримуйте кнопку .

Натисніть кнопку і потягніть панель до себе.

-B Для приєднання

З’єднайте частину  передньої панелі з частиною 

пристрою, як показано на ілюстрації, і натискайте на

ліву сторону, доки панель, клацнувши, не стане на

місце.

Увага. Якщо у замку

запалювання автомобіля

немає положення ACC

Обов’язково налаштуйте функцію автоматичного

вимкнення. Для отримання детальної інформації

див. інструкції з експлуатації, які постачаються в

комплекті. Після вимкнення пристрою він

автоматично вимкне живлення у встановлений час,

що запобігає витраті заряду акумулятора. Якщо

функцію автоматичного вимкнення не встановлено,

після кожного вимикання запалювання натискайте

та утримуйте , доки не зникне

зображення на дисплеї.

Заміна запобіжника

Замінюючи запобіжник,

переконайтеся, що новий

запобіжник розрахований на таку

саму силу струму, як і

оригінальний. Якщо запобіжник

перегорає, перевірте підключення

живлення та замініть запобіжник.

Якщо запобіжник перегорає

знову після заміни, причиною

цього може бути внутрішня

неполадка. У такому разі

зверніться до найближчого

дилера Sony.

Схема підключення

живлення

Допоміжний роз’єм живлення може бути різним

залежно від автомобіля. Перевірте схему

допоміжного роз’єму живлення у своєму автомобілі,

щоб впевнитися у правильності з’єднань. Існує три

основні типи (показано нижче). Може знадобитися

поміняти місцями положення червоного і жовтого

дротів у кабелі живлення автомобільної

стереосистеми.

Перевіривши правильність підключення в роз’ємах,

підключіть пристрій до електроживлення автомобіля.

Якщо виникли запитання або проблеми з пристроєм,

не описані в цій інструкції, зверніться за допомогою

до дилера автомобільної компанії.

Предохранитель

(10 А)

Запобіжник (10 A)

Красный

Червоний

Красный

Червоний

Красный

Червоний

Красный

Червоний

Красный

Червоний

Красный

Червоний

Желтый

Жовтий

Желтый

Жовтий

Желтый

Жовтий

Желтый

Жовтий

Желтый

Жовтий

Желтый

Жовтий

Дополнительный разъем питания
Додатковий роз’єм живлення

4

Желтый

Жовтий

импульсный источник питания

імпульсне постачання живлення

7

Красный

Червоний

непрерывное поступление питания

неперервне постачання живлення

4

Желтый

Жовтий

непрерывное поступление питания

неперервне постачання живлення

7

Красный

Червоний

импульсный источник питания

імпульсне постачання живлення
