По
д

гот
овка

к э

к

сп
лу
ат
ации

7

RU

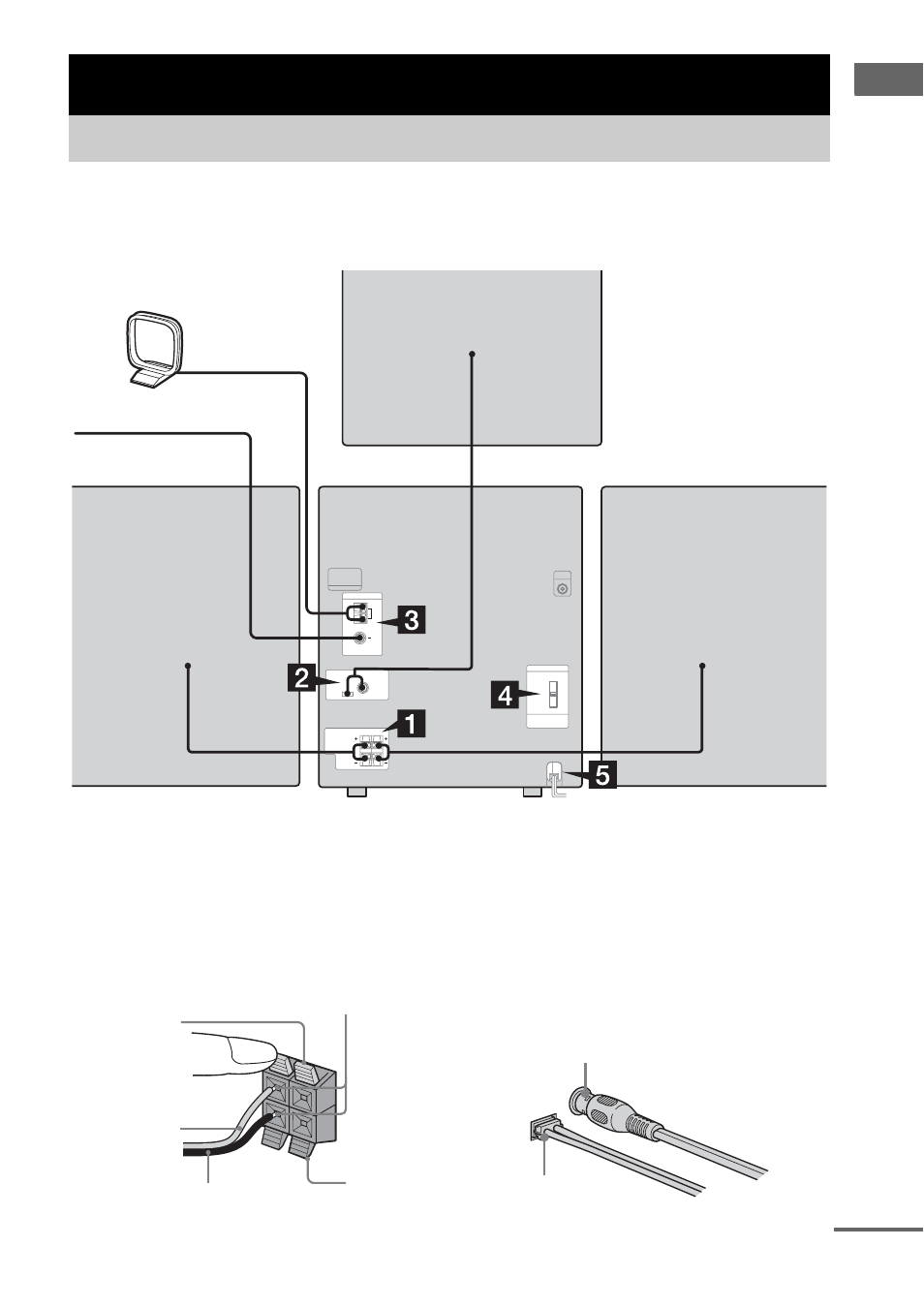

Выполните следующие действия пунктов с 1 по 5 для подсоединения Вашей системы
с помощью прилагаемых шнуров и принадлежностей. Для иллюстративных целей
используется модель, оборудованная сабвуфером.

1 Подсоедините передние

акустические системы.

Подсоедините шнуры правой и левой
акустической системы к гнездам
SPEAKER, как показано ниже.

2 Подсоедините сабвуфер.

(Только MHC-GX750/GX450/RG551S/
RG444S/RX550)

Подсоедините шнуры акустической
системы к гнезду SUB WOOFER
OUT и гнезду CONTROL, как
показано ниже.

Подготовка к эксплуатации

Подсоединение системы

Рамочная
антенна АМ

Передняя акустическая

система (правая)

Передняя акустическая

система (левая)

Проволочная антенна FМ

* Только MHC-GX750/GX450/RG551S/RG444S/RX550

Сабвуфер*

R

L

+

Черный/
Полосатый (#)

Красный/

Однотонный

(3)

Вставьте только оголенную часть

Красный

Черный

Гнездо SUB WOOFER OUT

Гнездо CONTROL

продолжение следует
