Замена предохранителя ( )
При замене предохранителей обязательно используйте
только те, которые соответствуют силе тока,
указанной на оригинальном предохранителе. Если
перегорел предохранитель, проверьте подключение
питания и замените предохранитель. Если после
замены предохранитель снова перегорел, это может
означать неисправность устройства. В этом случае
обратитесь к ближайшему дилеру Sony.
Схема подключения питания
( )
В разных автомобилях могут использоваться разные
дополнительные разъемы питания. Чтобы убедиться в
правильности подсоединения, обpaтитecь к cxeмe
подключения дополнительного разъема питания
Вашего автомобиля. Есть три основных типа (-1,
-2, -3). Возможно, придется поменять местами
подключение красного и желтого проводов в
соединительном кабеле питания стереосистемы.
После проверки пpaвильноcти подключeния в
paзъeмax подключите аппарат к электропитанию
автомобиля. Если возникли какие-либо вопросы или
проблемы, связанные с подключением аппарата,
которые не рассматриваются в настоящем
руководстве, обратитесь за советом к дилеру
автомобильной фирмы.
Заміна запобіжника ( )
Замінюючи запобіжник, переконайтеся, що новий
запобіжник розрахований на таку саму силу струму,
як і оригінальний. Якщо запобіжник перегорає,
перевірте підключення живлення та замініть
запобіжник. Якщо запобіжник перегорає знову після
заміни, причиною цього може бути внутрішня
неполадка. У такому разі зверніться до найближчого
дилера Sony.
Схема підключення
живлення ( )
Допоміжний роз’єм живлення може різнитися
залежно від автомобіля. Перевірте схему допоміжного
роз’єму живлення у своєму автомобілі, щоб
впевнитися у правильності з’єднань. Існує три основні
типи (-1, -2, -3). Може знадобитися поміняти
місцями положення червоного і жовтого дротів у
кабелі живлення автомобільної стереосистеми.
Перевіривши правильність підключення в роз’ємах,
підключіть пристрій до електроживлення автомобіля.
Якщо виникли запитання або проблеми з пристроєм,
не описані в цій інструкції, зверніться за допомогою
до дилера автомобільної компанії.
Порядок снятия и установки
передней панели ( )
Перед установкой аппарата снимите с него
переднюю панель.
-A Снятие панели
Прежде чем снимать переднюю панель, обязательно
нажмите и удерживайте . Нажмите
кнопку снятия передней панели, затем снимите
панель, потянув ее на себя.
-B Установка панели
Сначала присоедините часть  передней панели к
части  аппарата, как это показано на иллюстрации,
а затем вдвиньте в паз левую часть панели до легкого
щелчка.
Внимание. Если в замке
зажигания нет положения
ACC
Задайте функцию автоматического выключения. Для
получения дополнительной информации см.
прилагаемые инструкции по эксплуатации.
После выключения аппарата его питание будет
автоматически отключено в установленное время, что
предотвращает разрядку аккумулятора.
Если функция автоматического выключения не
задана, то при каждом выключении зажигания
нажмите и удерживайте кнопку  до тех
пор, пока дисплей не погаснет.
Порядок від’єднання і
приєднання передньої
панелі ( )
Перед встановленням апарата від’єднайте
передню панель.
-A Для від’єднання
Перш ніж від’єднати передню панель, обов’язково
натисніть і утримуйте кнопку .
Натисніть кнопку розблокування передньої панелі та
потягніть панель до себе.
-B Для приєднання
З’єднайте частину  передньої панелі з частиною 
пристрою, як показано на ілюстрації, і натискайте на
ліву сторону, доки панель, клацнувши, не стане на
місце.
Увага. Якщо у замку
запалювання автомобіля
немає положення ACC
Обов’язково налаштуйте функцію автоматичного
вимкнення. Для отримання детальної інформації див.
інструкції з експлуатації, які постачаються в
комплекті. Після вимкнення пристрою він
автоматично вимкне живлення у встановлений час,
що запобігає витраті заряду акумулятора. Якщо
функцію автоматичного вимкнення не встановлено,
після кожного вимикання запалювання натискайте та
утримуйте , доки не зникне
зображення на дисплеї.
Укpaїнcькa
Заходи безпеки
 Уважно виберіть місце для встановлення, щоб
пристрій не перешкоджав нормальному керуванню
автомобілем.
 Уникайте встановлення пристрою у місцях, що
піддаються впливу пилу, бруду, надмірної вібрації
або високої температури, наприклад, у місцях, на які
падає пряме сонячне проміння, або біля
вентиляційних отворів обігрівача.
 Для безпечного та надійного встановлення
використовуйте монтажне обладнання тільки з
комплекту поставки.
Регулювання кута встановлення
Відрегулюйте кут встановлення так, щоб він був не
більше 45°.

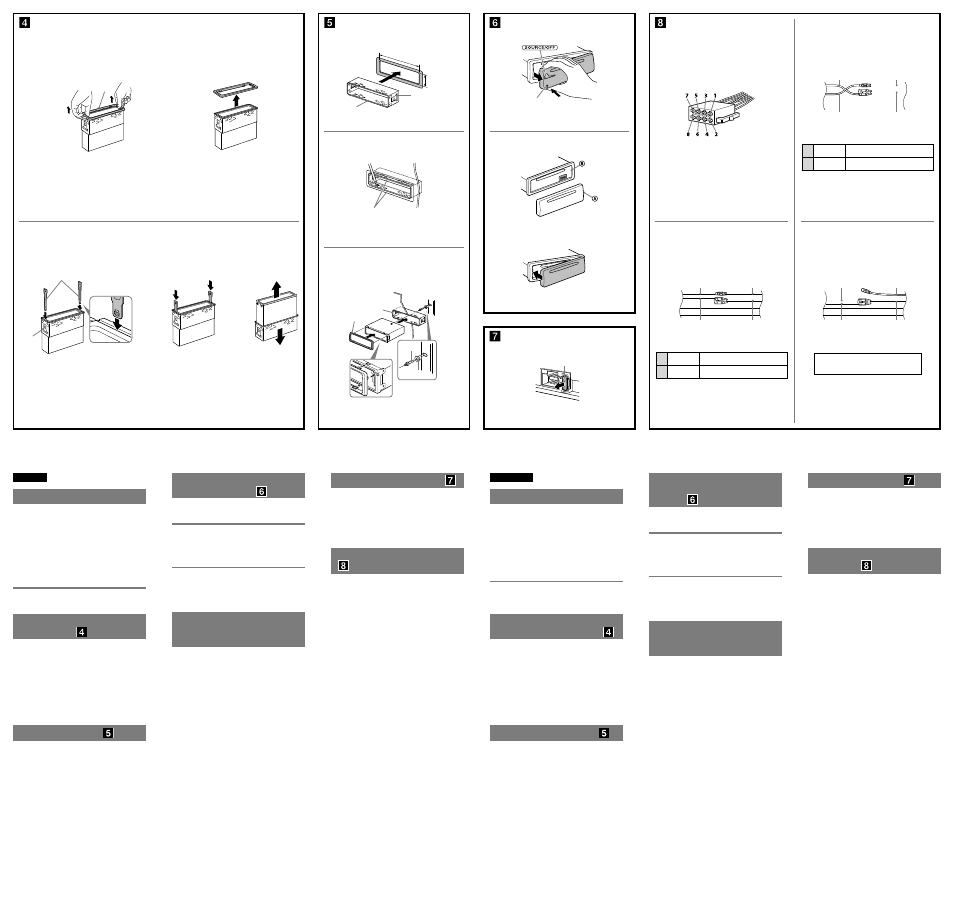

Від’єднання захисної
манжети та кронштейна ( )
Перед встановленням апарата від’єднайте
захисну манжету  та кронштейн  від апарата.
1 Від’єднання захисної манжети .
Захопіть обидва краї захисної манжети , а
потім витягніть її.
2 Від’єднання кронштейна .
 Вставте обидва демонтажні ключі  разом
між апаратом і кронштейном , доки не
пролунає клацання.
 Потягніть кронштейн  донизу, а потім
потягніть виріб догори, щоб роз’єднати їх.
Приклад встановлення ( )
Встановлення в панелі приладів
Примітка
 Перед встановленням переконайтеся, що фіксатори з обох
сторін кронштейна  зігнуто всередину на 2 мм. Якщо
фіксатори не зігнуто або вони знаходяться зовні, пристрій не
буде встановлено належним чином і він може випасти (-1).
 Якщо потрібно, вигніть ці виступи назовні, щоб забезпечити
щільну фіксацію (-2).
 Переконайтеся, що 4 фіксатори на захисній манжеті 
належним чином встановлені в отвори, наявні в апараті (-3).
