Не располагайте рамочную антенну AM и кабель вблизи системы или других аудио/
видеокомпонентов во избежание появления помех.

Обязательно полностью растяните проволочную антенну FM.

После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее в
горизонтальном положении.

Настройте направление рамочной антенны AM, чтобы добиться оптимального приема сигналов в
диапазоне AM.

При плохом приеме FM воспользуйтесь 75-омным коаксиальным кабелем (приобретается
дополнительно) для подключения устройства к наружной антенне FM, как показано ниже.

4

Подсоединение антенны

COAXIAL

OPTICAL

COAXIAL

75

FM

AM

ANTENNA

DIGITAL

HDMI

DMPORT

EZW-RT10

TV

SAT/CABLE IN

VIDEO OUT

IR REMOTE

LAN(100)

EXTERNAL

SPEAKER

SAT/CABLE

COMPONENT VIDEO OUT

COMPONENT VIDEO IN

A.CAL

MIC

SAT/CABLE

TV

IN 1

IN 2

OUT

IN

700mA

MAX

ECM-AC2

AUDIO IN

OUT

IN

AUDIO

VIDEO

Y

Y

P

B

/

P

B

/ C

B

P

R

/ C

R

C

B

P

R

/

C

R

L

R

L

R

DC5V

DC5V

500mA MAX

S-VIDEO

VIDEO

FRONT

R

FRONT

L

CENTER WOOFER

AM

COAXIAL

75

FM

ANTENN

A

A

B

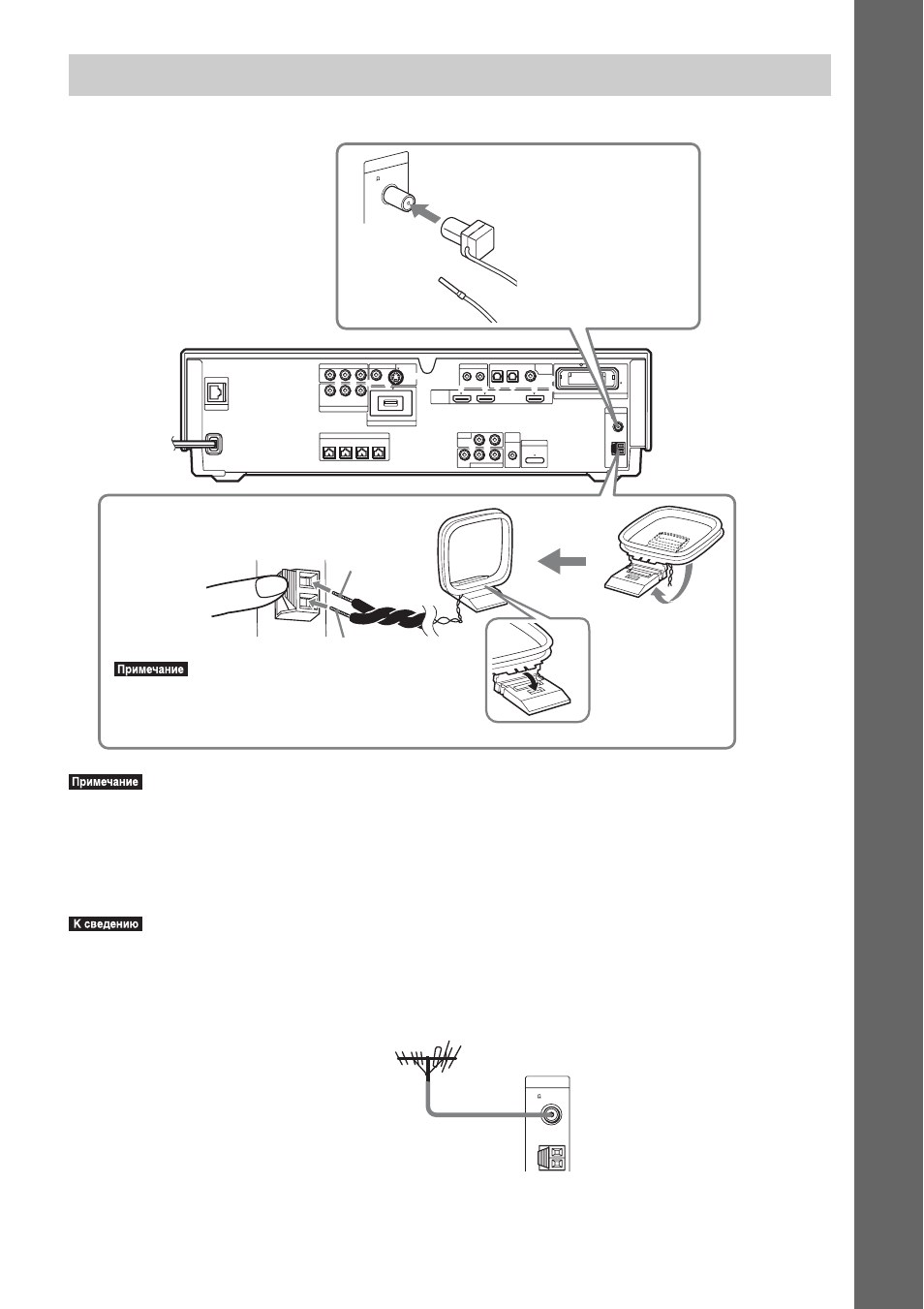

Рамочная антенна АМ
