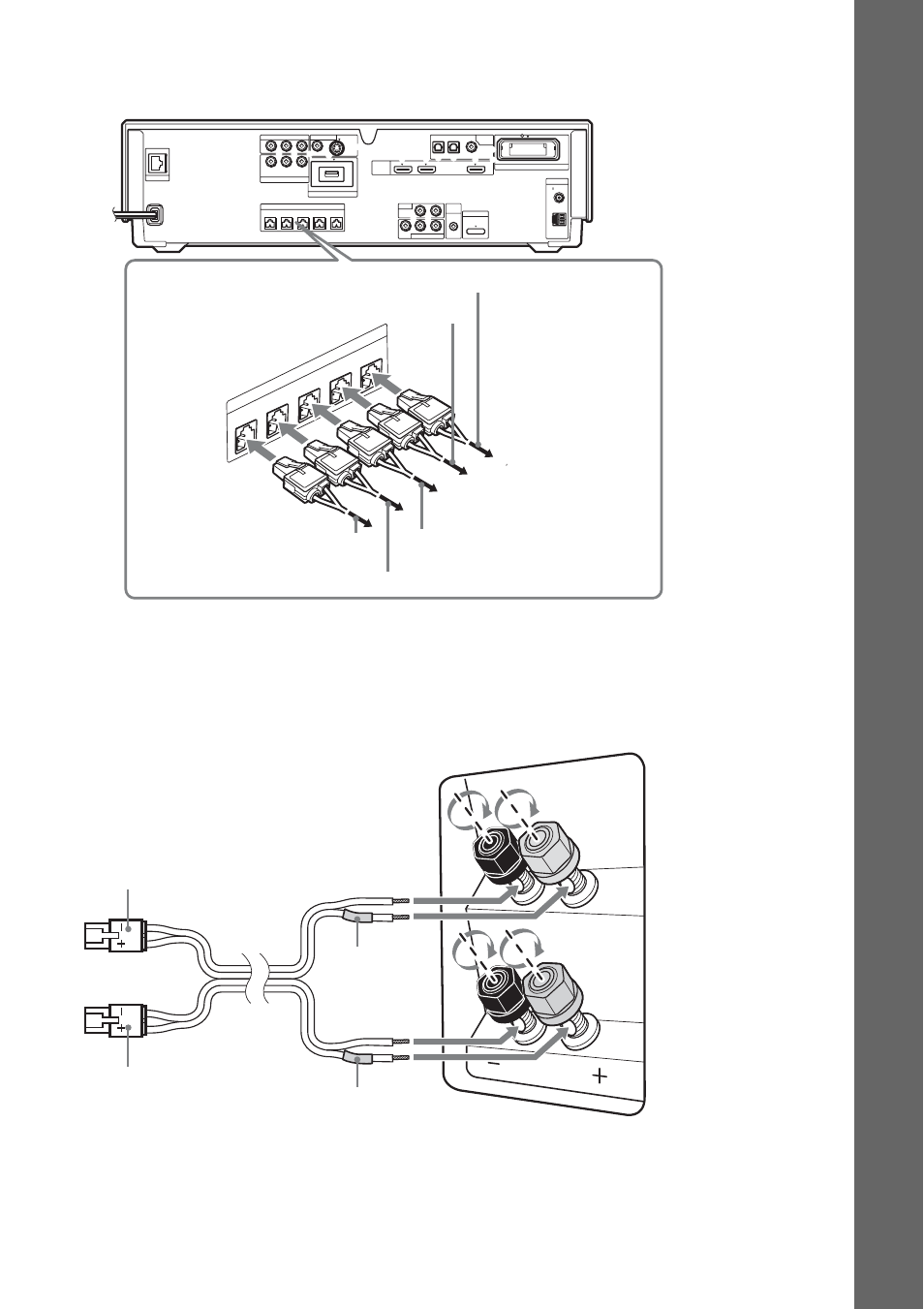

Фронтальний і центральний динаміки та сабвуфер для моделі BDV-IS1000

Під’єднуючи до пристрою, введіть штекер до клацання.

Шнури динаміків (жовтий і ліловий) підключаються до сабвуфера заздалегідь описаним
нижче чином. Під час повторного підключення обов’язково вставляйте шнури динаміків
у відповідні роз’єми на динаміках: шнур динаміка з кольоровою позначкою у 3, а шнур
динаміка без кольорової позначки - у #. Не затискайте ізоляцію шнура динаміка в
роз’ємі динаміка.

COAXIAL

OPTICAL

COAXIAL

75

FM

AM

ANTENNA

DIGITAL

HDMI

TV

SAT/CABLE IN

EXTERNAL

SPEAKER

SAT/CABLE

COMPONENT VIDEO OUT

COMPONENT VIDEO IN

A.CAL

MIC

SAT/CABLE

TV

IN 1

IN 2

OUT

IN

ECM-AC2

AUDIO IN

AUDIO

VIDEO

Y

Y

P

B

/

P

B

/ C

B

P

R

/ C

R

C

B

P

R

/

C

R

L

R

L

R

DC5V

500mA MAX

S-VIDEO

VIDEO

FRONT

R

WOOFER

1

WOOFER

2

FRONT

L

CENTER

LAN(100)

VIDEO OUT

DMPORT

700mA

MAX

DC5V

EZW-RT10

SP

EA

KE

R

FR

ON

T

R

FR

ON

T

L

CEN

TER

WOOFER

1

WOOFER

2

Задня панель пристрою

До центрального динаміка
(зелений)

До сабвуфера (ліловий)

До правого фронтального

динаміка (R) (червоний)

До лівого фронтального динаміка (L) (білий)

До сабвуфера (жовтий)

#

3

Кольорова
позначка
(жовта)

Задня частина сабвуфера

Штекер (жовтий)

Штекер (ліловий)

#

3

Кольорова
позначка
(лілова)
