Пристрій: см
Цифри в таблиці, наведеній вище, можуть дещо відрізнятися залежно від встановлення.
Стіна, на якій буде встановлено телевізор, повинна витримувати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 37).

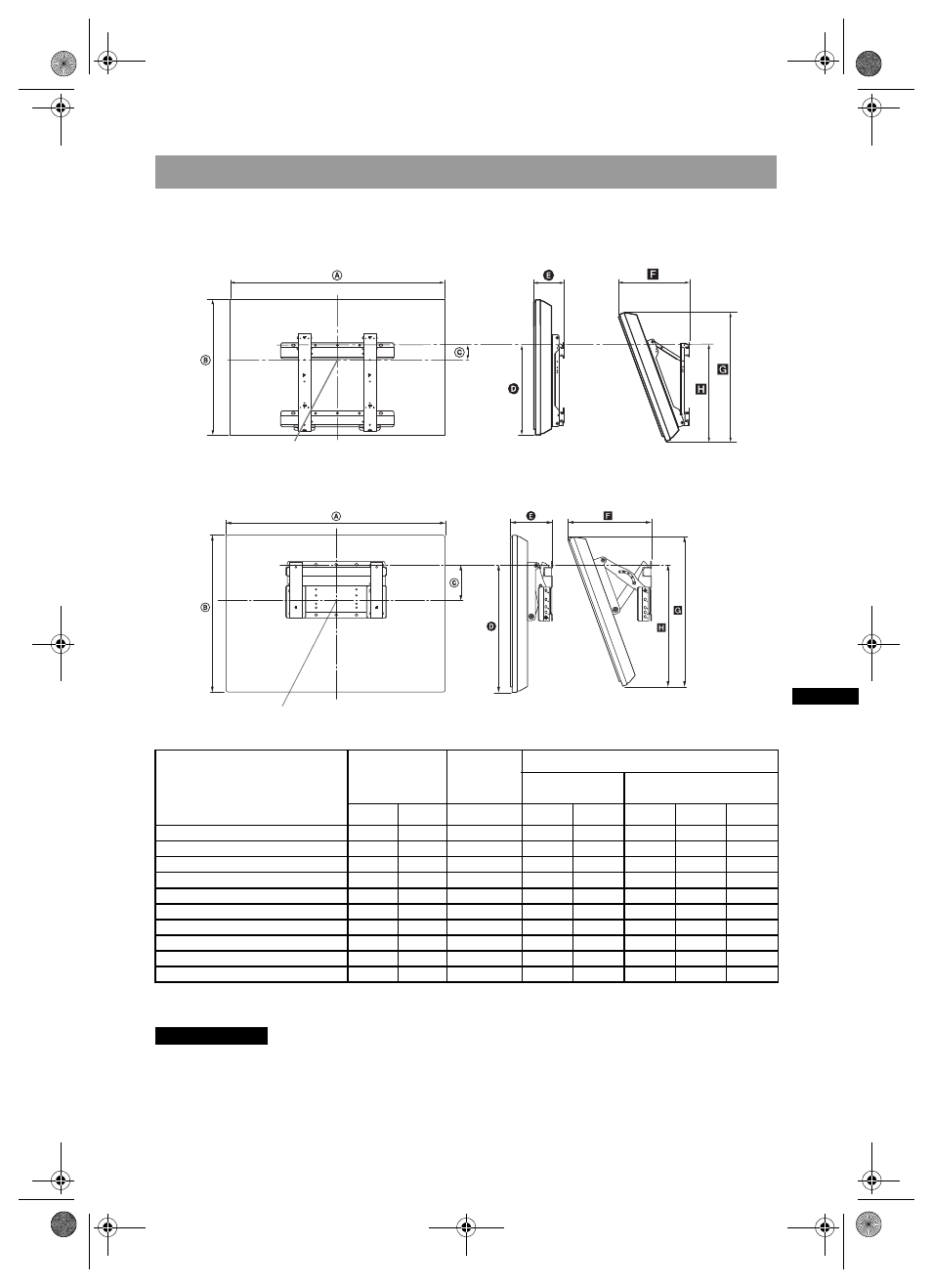

Таблиця розмірів для встановлення телевізора
Назва моделі
Розміри дисплея
Розмір
центральної
частини
екрана
Довжина кожного кута монтажу
Кут (0
)
Кут (20
)
A
B
C
D
E
F
G
H
KDL-46EX4xx
112,7
67,4
8,4
42,4
16,2
36,9
64,0
46,4
KDL-40NX5xx
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
KDL-40BX4xx
99,6
59,8
12,2
42,5
15,9
34,1
56,6
46,2
KDL-40EX4xx
99,2
59,8
12,2
42,5
16,0
34,1
56,7
46,3
KDL-37EX4xx
92,1
56,4
14,0
42,7
15,8
32,7
53,4
46,3
KDL-32NX5xx
82,5
51,7
17,2
43,2
15,6
30,9
48,8
47,1
KDL-32BX3/BX4xx
80,4
49,7
17,2
42,6
15,6
30,3
47,9
46,0
KDL-32EX3/EX4xx
80,0
49,7
17,2
42,6
15,7
30,3
47,0
46,1
KDL-26EX3xx
67,2
42,3
9,7
31,5
16,0
26,2
40,2
32,3
KDL-22EX3xx
55,1
36,7
13,3
32,9
14,3
22,2
34,8
32,8
Центральна точка екрана
Центральна точка екрана
