6
(CZ)
1

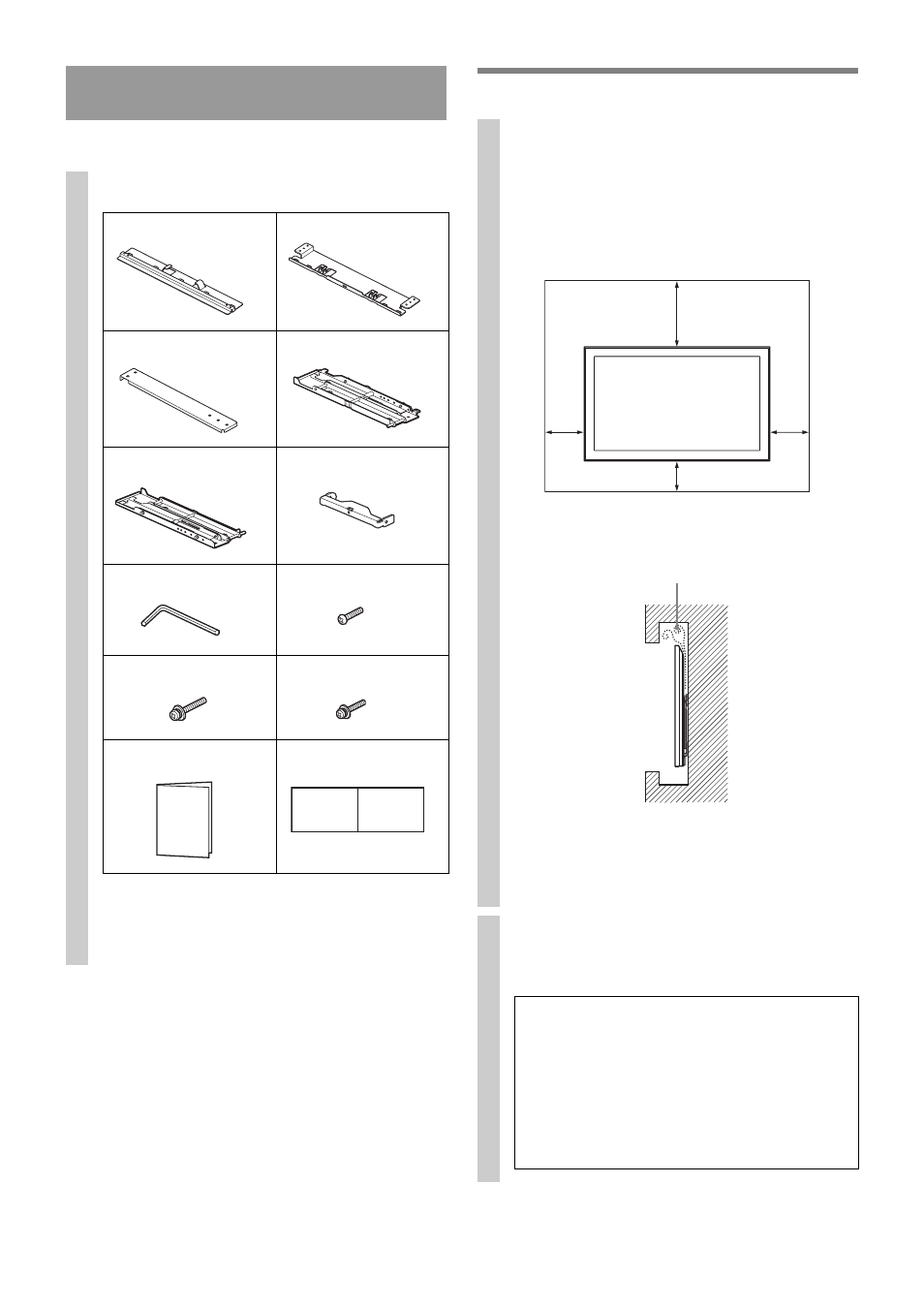

Zkontrolujte součásti
2
Vyberte místo instalace
Instalace
1
Ujistěte se, že jsou všechny části na místě.
Přichystejte čtyři nebo více šroubů o průměru
8 mm nebo podobné šrouby (nejsou součástí
dodávky). Vyberte šrouby vyrobené z materiálů
vhodných pro materiál zdi.
A
×1
Základní lišta (horní)
B
×1
Základní lišta (spodní)
C
×2
Spojovací lišta
D
×1
Upevňovací lišta P
E
×1
Upevňovací lišta L
×1
F
Zajišťovací lišta
G
×1
Šestihranný klíč
H
×4
Šroub (+BVST4 × 8)
I
Šroub (+PSW M6 Ч 16)
Ч4
J
×1
Šroub (+PSW M5 × 8)
K
Návod k montáži
×1
L
×1
Papírová šablona
1
Vyberte místo instalace.
Řiďte se tabulkou instalačních rozměrů strana i
(na konci příručky).
Ponechte mezi obrazovkou a stropem nebo
vystupujícími částmi dostatečnou vzdálenost, jak je
uvedeno níže.
Jednotka: mm
Nikdy nepřipevňujte obrazovku tak, jak je
uvedeno níže:
~
• Pokud chcete vést kabely skrz zeď, navrtejte zeď v
místě umístění kabelů dříve, než začnete s instalací.
Aby nedošlo ke skřípnutí kabelů, připravte si otvor ve
zdi mimo dosah základní lišty.
2
Určete polohu šroubů pro připevnění základní
lišty AB.
Viz specifikace na strana 5.
VAROVÁNÍ
Zeď, na kterou chcete nainstalovat obrazovku,
musí mít nosnost nejméně čtyřikrát větší, než je
váha obrazovky (viz instrukce ohledně
hmotnosti obrazovky.).
Zjistěte pevnost zdi, na kterou obrazovku
umístíte. V případě nutnosti zeď podle potřeby
vyztužte.
100
100
300
10
0
Proudění vzduchu je
zablokováno.
Stěna
