6

(TR)

1

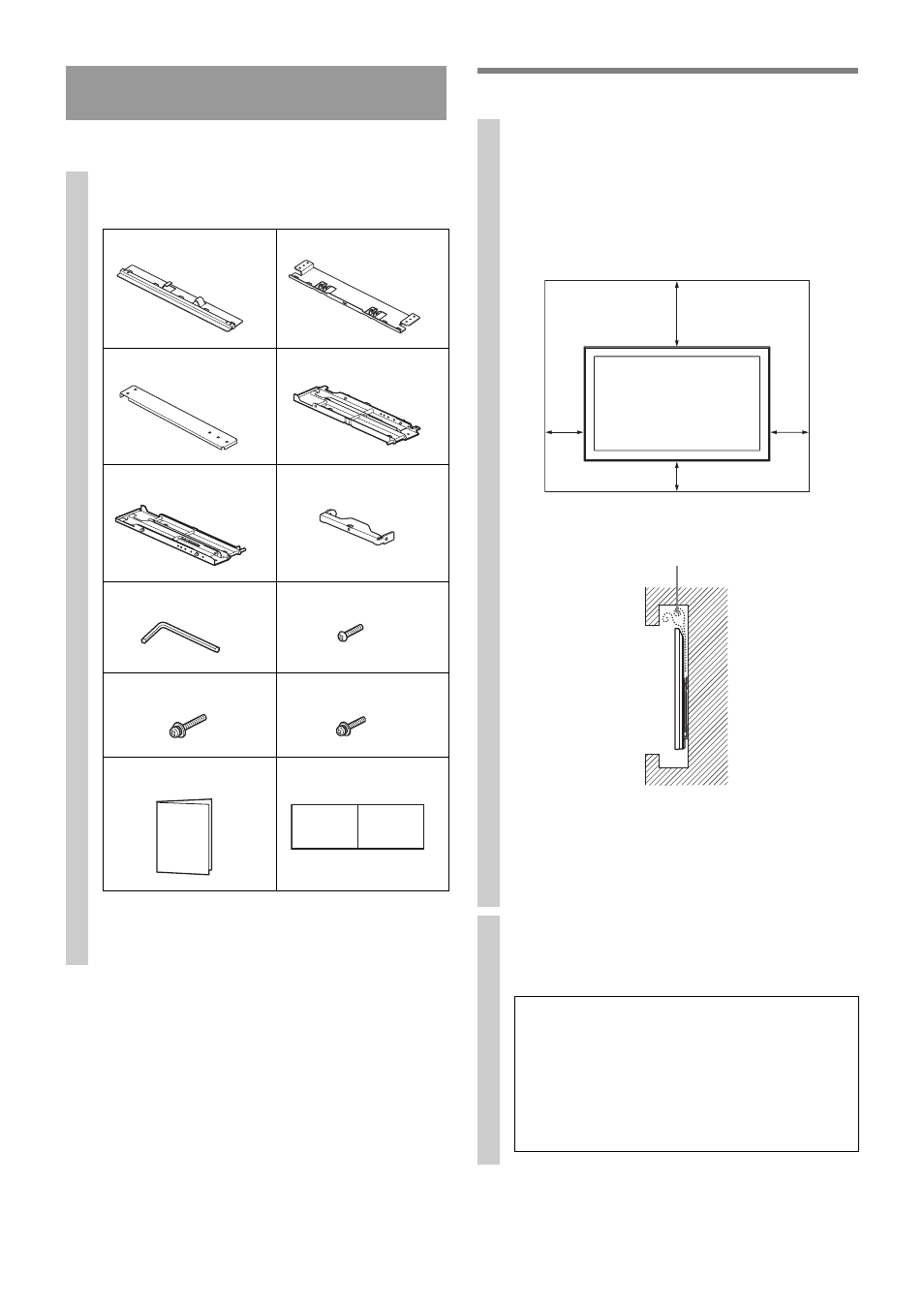

Parçaları kontrol edin

2

Montaj konumuna karar verin

Montaj

1

Herhangi bir parçanın eksik olmadığını
kontrol edin.

Dört adet veya daha fazla 8 mm çaplı (veya eşdeğer)
vidayı hazır bulundurun (birlikte verilmez).
Duvar
malzemesine uygun vidalar seçin.

A

×1

Taban Mesneti (üst)

B

×1

Taban Mesneti (alt)

C

×2

Mafsal Mesneti

D

×1

Sağ Montaj Mesneti

E

×1

Sol Montaj Mesneti

×1

F

Kilit Mesneti

G

×1

Allen anahtarı

H

×4

Vida (+BVST4 × 8)

I

Vida (+PSW M6 Ч 16)

Ч4

J

×1

Vida (+PSW M5 × 8)

K

Montaj sayfası

×1

L

×1

Kağıt şablon

1

Montaj konumuna karar verin.

Sayfa i'deki (bu kılavuzun sonunda) montaj
boyutlarına bakın.

Ekranla tavan ve duvarın dışarı çıkan kısımları
arasında aşağıda gösterildiği gibi uygun boşluklar
bırakın.

Birim: mm

Ekranı asla aşağıda gösterildiği gibi monte etmeyin:

~

•Kabloları duvarın arkasından dolaştırmak istiyorsanız,

montaja başlamadan önce kabloları yerleştirmek için
duvara bir delik açın.
Kabloların ezilmesini önlemek için, duvarda Taban
Mesnetinin çevresinde bir yerde bir delik hazırlayın.

2

Taban Mesnetinin AB montajı için vidaların
konumlarına karar verin.

Sayfa 5'deki özelliklere bakın.

UYARI

Ekranın monte edileceği duvar Ekran ağırlığının
dört katı bir ağırlığı taşıyabilecek kapasitede
olmalıdır (Ağırlığı için Ekranınızın kullanım
kılavuzuna bakın.).

Montajın yapılacağı duvarın dayanımını
belirleyin. Gerekirse duvarı güçlendirin.

100

100

300

10

0

Hava sirkülasyonu
engellenmiş.

Duvar
