Installasjon, Installasjon 1, Kontroller delene – Инструкция по эксплуатации Sony SU-WL700
Страница 38: Bestemme monteringssted
6
(NO)
1

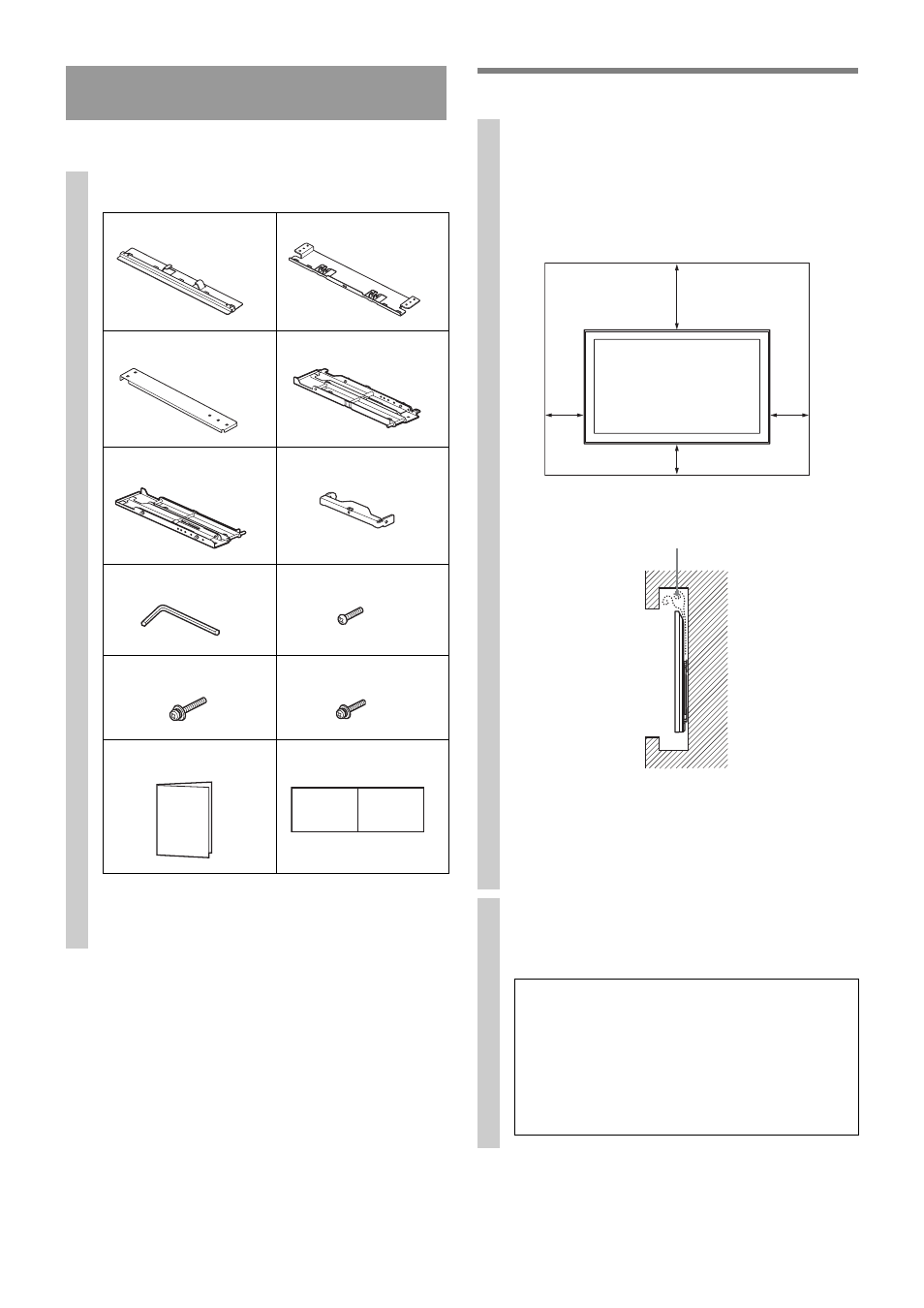

Kontroller delene
2
Bestemme monteringssted
Installasjon
1
Sjekk at alle delene er der.
Ha klar fire eller flere skruer på 8 mm i diameter
eller tilsvarende (medfølger ikke). Velg skruer som er
egnet for veggmaterialet.
A
×1
Festebrakett (topp)
B
×1
Festebrakett (bunn)
C
×2
Samlebrakett
D
×1
Monteringsbrakett H
E
×1
Monteringsbrakett V
×1
F
Låsebrakett
G
×1
Sekskantnøkkel
H
×4
Skrue (+BVST4 × 8)
I
Skrue (+PSW M6 Ч 16)
Ч4
J
×1
Skrue (+PSW M5 × 8)
K
Monteringsveiledning
×1
L
×1
Papirmal
1
Bestemme monteringssted.
Se måltabellen til installasjon på side i (sist i denne
håndboken).
Sørg for tilstrekkelig klaring mellom skjermen og taket
og framstikkende deler av veggen, som vist under.
Enhet: mm
Monter aldri skjermen som vist under:
~
• Hvis du vil føre kablene i en vegg, må du lage et hull i
veggen slik at du kan legge inn kablene før du begynner på
monteringen.
For å forhindre at kablene klemmes, skal det klargjøres et
hull i veggen et sted utenfor omkretsen til basebraketten.
2
Bestem hvor skruene til montering av
festebraketten AB skal være.
Se spesifikasjonene på side 5.
ADVARSEL
Veggen som skjermen skal monteres på, må kunne
bære en vekt på minst fire ganger vekten til selve
skjermen (se skjermens vekt i instruksjonene til
skjermen).
Sjekk at veggen kan bære skjermen. Forsterk
veggen hvis det viser seg nødvendig.
100
100
30
0
100
Luftsirkulasjon er
blokkert.
Vegg
