6

(FI)

1

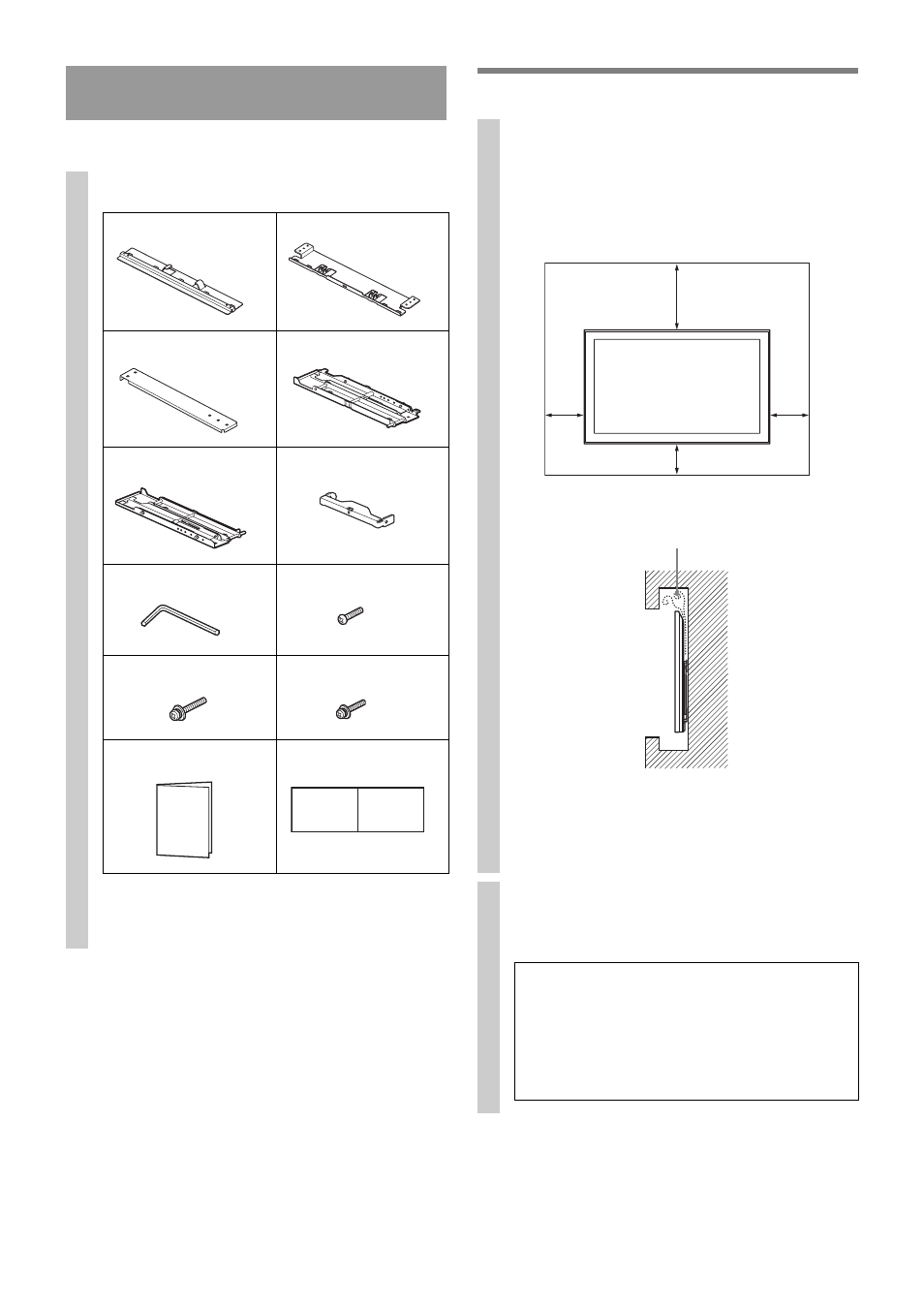

Osien tarkastaminen

2

Asennuspaikan valitseminen

Asennus

1

Varmista, että kaikki osat ovat mukana.

Hanki vähintään neljä läpimitaltaan 8 mm:n ruuvia
tai muuta vastaavaa ruuvia (ei mukana).
Käytä
seinämateriaaliin sopivia ruuveja.

A

×1

Pohjakiinnike (yläpuoli)

B

×1

Pohjakiinnike (alapuoli)

C

×2

Liitoskiinnike

D

×1

Oikea asennuskiinnike

E

×1

Vasen asennuskiinnike

×1

F

Lukituskiinnike

G

×1

Kuusiokoloavain

H

×4

Ruuvi (+BVST4 × 8)

I

Ruuvi (+PSW M6 Ч 16)

Ч4

J

×1

Ruuvi (+PSW M5 × 8)

K

Asennusohje

×1

L

×1

Paperimalli

1

Valitse asennuspaikka.

Katso lisätietoja sivun i asennusmittataulukosta (tämän
käyttöoppaan lopussa).

Jätä näytön ja katon tai seinän ulkonevien osien väliin
alla olevassa kuvassa näkyvä väli.

Yksikkö: mm

Älä asenna näyttöä näin:

~

• Jos viet kaapelit seinän sisälle, tee seinään ennen asennusta

aukko kaapeleita varten.
Voit estää kaapelien jäämisen puristuksiin tekemällä reiän
seinään pohjakiinnikkeen alle jäävän alueen ulkopuolelle.

2

Määritä pohjakiinnikkeiden AB ruuvien
kiinnityspaikat.

Lisätietoja on sivulla 5.

VAROITUS

Seinän, jolle näyttö asennetaan, on kestettävä
vähintään neljä kertaa näytön paino. (Näytön
paino löytyy sen käyttöohjeesta.)

Tarkista sen seinän vahvuus, jolle näyttö
asennetaan. Vahvista seinää tarvittaessa.

100

100

30

0

100

Ilmanvaihto
ei toimi.

Seinä
