6
(DK)
1

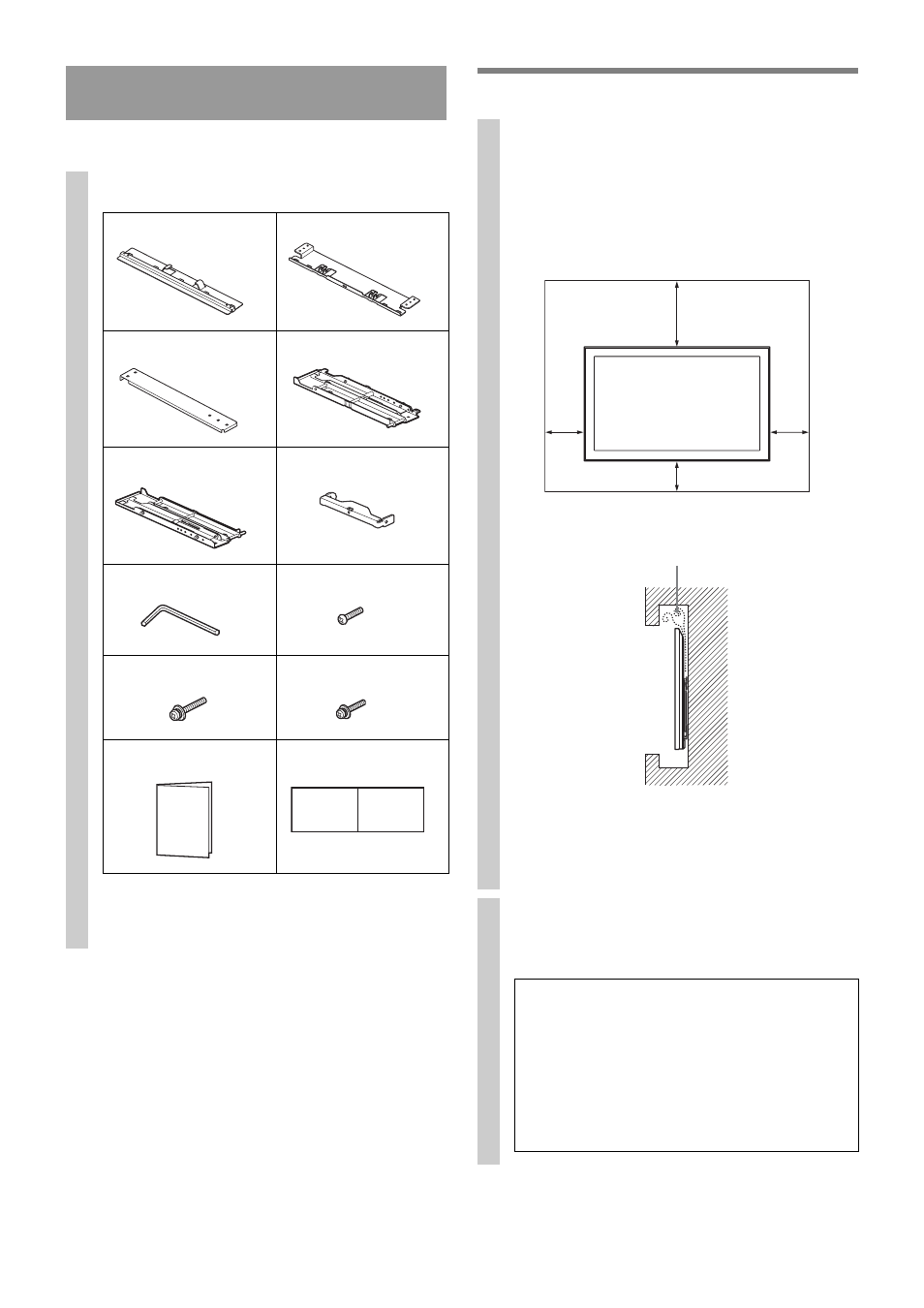

Kontroller delene
2
Find en placering
Montering
1
Kontroller, at du har alle nødvendige dele.
Find fire eller flere skruer af 8 mm i diameter eller
tilsvarende (medfølger ikke). Vælg skruer, der passer
til væggens materiale.
A
×1
Grundbeslag (øverste del) B
×1
Grundbeslag (nederste del)
C
×2
Samlebeslag D
×1
Monteringsbeslag H
E
×1
Monteringsbeslag V
×1
F Låsebeslag
G
×1
Unbrakonøgle H
×4
Skrue (+BVST4 × 8)
I Skrue (+PSW M6 Ч 16)
Ч4
J
×1
Skrue (+PSW M5 × 8)
K Monteringsark
×1
L
×1
Papirskabelon
1
Find en placering.
Se oversigten over mål til tv-montering på side i
(slutningen af vejledningen).
Tegningen nedenfor viser, hvor stor afstand der skal
være mellem skærmen og loftet og fremspringende
dele af væggen.
Enheder: mm
Du må aldrig montere skærmen som vist nedenfor:
~
• Hvis kablerne skal føres i væggen, skal du lave et hul, som
de kan føres igennem, før monteringen påbegyndes.
Lav et hul i væggen uden for grundbeslaget for at undgå, at
kablerne bliver klemt.
2
Find ud af, hvor skruerne til grundbeslagene
AB
skal skrues i.
Se specifikationerne på side 5.
ADVARSEL
Væggen, som skærmen skal hænges op på, skal
som minimum kunne klare en belastning på fire
gange skærmens vægt (yderligere oplysninger om
skærmens vægt findes i vejledningen til skærmen).
Kontroller bæreevnen for den væg, som skærmen
skal hænges op på. Du kan eventuelt forstærke
væggen.
100 100
300
10
0
Der er spærret for
luftcirkulationen.
Vжg
