6
(UA)
1

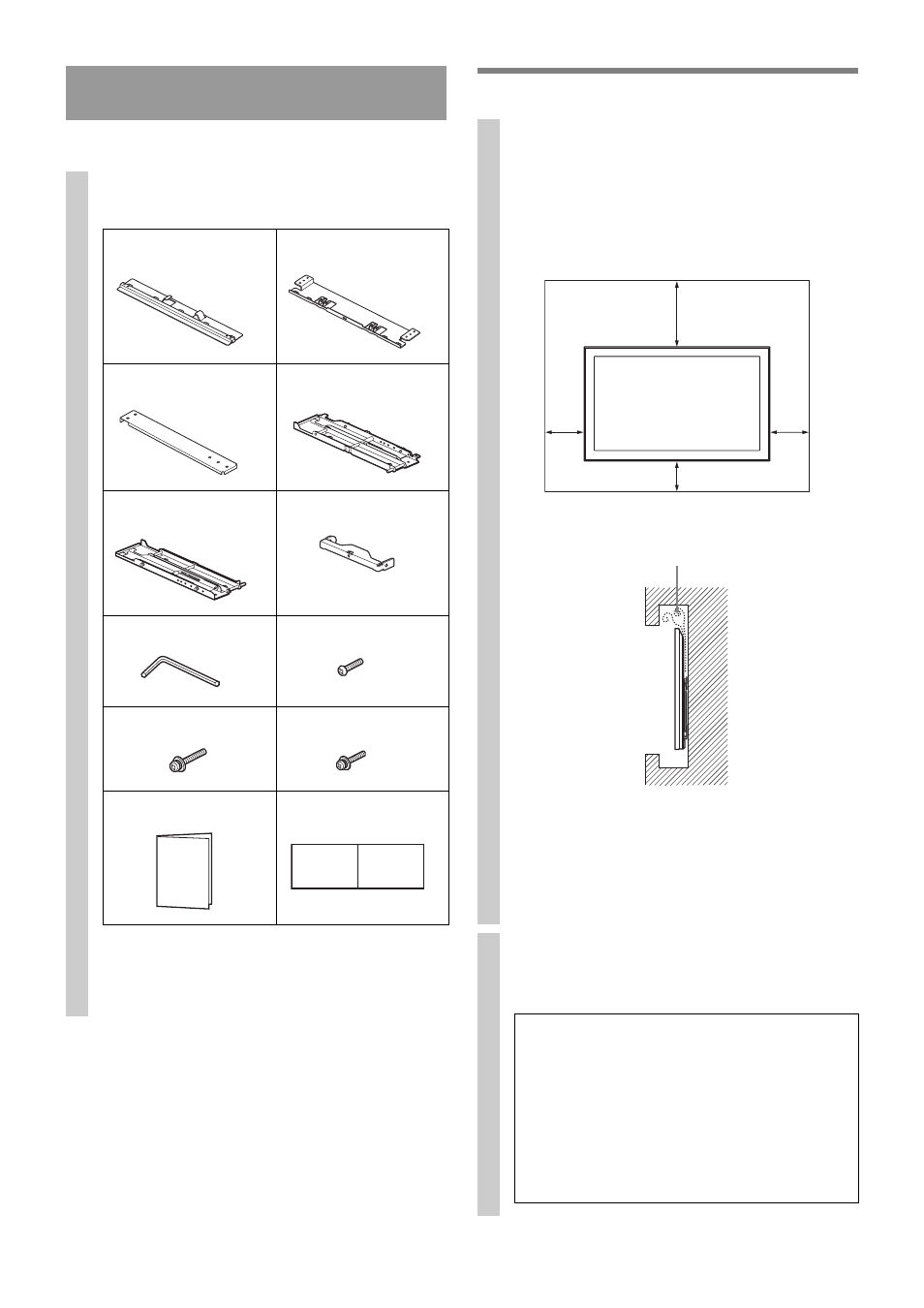

Перевірте комплектність
2
Виберіть місце встановлення
Встановлення
1
Переконайтеся в наявності всіх
компонентів.
Підготуйте чотири або більше гвинтів
діаметром 8 мм або еквівалентних (не входять
до комплекту постачання). Вибирайте гвинти з
урахуванням матеріалу стіни.
A
× 1
Опорний кронштейн
(верхній) B
× 1
Опорний кронштейн
(нижній)
C
× 2
З’єднувальний
кронштейн D
× 1
Монтажний
кронштейн, правий
E
× 1
Монтажний
кронштейн, лівий
× 1
F Фіксуючий кронштейн
G
× 1
Торцевий ключ H
× 4
Гвинт (+BVST4 × 8)
I Гвинт (+PSW M6 Ч 16)
Ч 4
J
× 1
Гвинт (+PSW M5 × 8)
K Складальна карта
× 1
L
× 1
Паперовий шаблон
1
Виберіть місце встановлення.
Див. таблицю монтажних розмірів на стор. i
(у кінці цього посібника).
Залиште достатній вільний простір між
дисплеєм, стелею і виступаючими елементами
стіни, як показано нижче.
Одиниця виміру: мм
Не встановлюйте дисплей наступним чином:
~
• Якщо ви збираєтеся прокладати кабелі у стіні, то
перед встановлення необхідно зробити у стіні отвір
для кабелів.
Щоб уникнути защемлення кабелів, робіть отвір за
межами зовнішнього периметра опорного
кронштейна.
2
Виберіть положення гвинтів для
встановлення опорного кронштейна AB.
Див. технічні характеристики на стор. 5.
УВАГА!
Стіна, на якій встановлюється дисплей,
повинна бути в змозі витримати вагу,
щонайменше в чотири рази більшу за вагу
дисплея (Вага дисплея вказана в посібнику
до нього.).
Визначте міцність стіни, на якій буде
встановлено дисплей. За потреби стіну слід
зміцнити.
100 100
30
0
10
0
Циркуляція повітря
неможлива.
Стіна
