Tripod

Trépied

3-076-954-12(1)

Operating Instructions
Mode d‘emploi
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing
Bruksanvisning
Инструкция по пользованию
Istruzioni per l’uso
Manual de instruções

使用說明書
사용설명서

VCT-R640

Sony Corporation ©2002 Printed in China

English

Features

The VCT-R640 is a tripod for
video camera recorders/digital
still cameras.

Caution

Never carry the tripod with the
video camera recorder/digital
still camera attached.

Cleaning
•Clean the tripod with a soft

cloth lightly moistened with a
mild detergent solution.

•After using the tripod at a

location subject to sea breezes,
be sure to wipe it clean with a
dry cloth.

Specifications

Maximum load

3 kg (6 lb 10 oz)

Panning angle

360 degrees

Tilting angle

90 degrees down,
65 degrees up

Stages of legs

3 stages

Dimensions

Maximum height:
Approx. 1 441 mm
(56

3

4

inches)

(Legs spread and elevator
used)
Minimum height:
Approx. 548 mm (21

5

8

inches)

Pan handle length:
Approx. 275 mm (10

7

8

inches)

Elevator stroke:
Approx. 296 mm (11

3

4

inches)

Mass

Approx. 1.2 kg (2 lb 10 oz)

Supplied accessory

Operating instructions (1)

Design and specifications are
subject to change without notice.

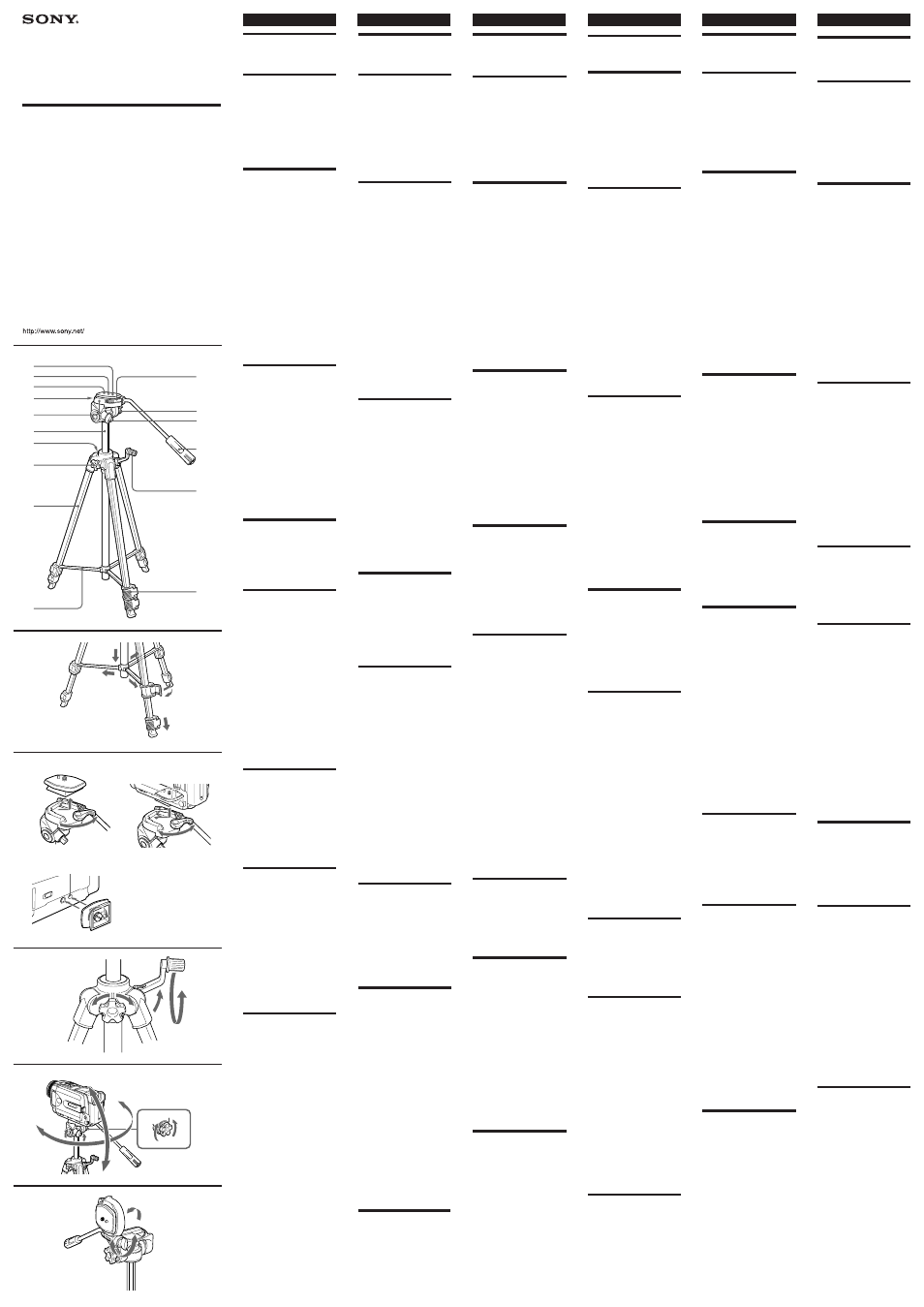

AIdentifying the

Parts

1

Camera mounting shoe

2

Camera mounting screw and

knob

3

Pin

4

Tripod head lock knob

5

Tripod head

6

Elevator

7

Level

8

Elevator lock knob

9

Leg

10 Stay

11 Camera mounting shoe lock

lever

12 Pan lock knob

13 Tilt lock knob

14 Pan handle

15 Elevator length adjustment

crank

16 Leg length adjustment lock

lever

BSetting the Tripod

1

Spread the legs until the
tripod becomes stable.

2

Press down the stay.

3

Unlock the leg length
adjustment lock levers.

4

Adjust the length of the legs.

5

Lock the leg length
adjustment lock levers.

CMounting the

Camera

Install the battery pack, “Memory
Stick” and a cassette in the video
camera recorder/digital still camera
before mounting to the tripod.
1

While pulling the camera
mounting shoe lock lever
fully to the right, slide out the
camera mounting shoe from
the tripod head.

2

Attach the camera mounting
shoe to the camera. Tighten
the screw firmly.
When you attach the video
camera recorder, aline the pin
with the positioning hole (a).

3

While pulling the camera
mounting shoe lock lever
fully to the right, replace the
camera mounting shoe with
the camera attached into the
tripod head. Then, push the
camera mounting shoe lock
lever to the left to lock.

DAdjusting the

Height of the
Elevator

1

Loosen the elevator lock
knob.

2

Open the elevator length
adjustment crank.

3

Adjust the height by rotating
the elevator length
adjustment crank.

4

Tighten the elevator lock
knob.

EPanning and

Tilting

Before panning and tilting, make
sure that the elevator lock knob is
locked firmly. If it is unlocked, it
will cause a camera shake.

Panning
1

Loosen the pan lock knob.

2

Adjust the position of the
camera by moving the pan
handle.

3

Tighten the pan lock knob.

Tilting
4

Loosen the tilt lock knob.

5

Adjust the position of the
camera by moving the pan
handle.

6

Tighten the tilt lock knob.

FChanging the

Angle of the
Tripod head

The horizontal shooting position
of the camera can be changed to
the vertical shooting position.

•Loosen the tripod head lock

knob, stand the tripod head to
the right, then tighten the tripod
head lock knob.

Español

Características

El VCT-R640 es un trípode para
videocámaras/cámaras digitales.

Precaución

No lleve el trípode con la
videocámara/cámara digital
instalada.

Limpieza
•Limpie el trípode con un paño

suave ligeramente humedecido
en una solución de detergente
suave.

•Después de haber utilizado el

trípode en un lugar sometido a
la brisa del mar, cerciórese de
limpiarlo frotándolo con un
paño seco.

Especificaciones

Carga máxima

3 kg

Ángulo de panorámica

360 grados

Ángulo de picado

90 grados hacia abajo,
65 grados hacia arriba

Alturas de las patas

3 alturas

Dimensiones

Altura máxima:
Aprox. 1 441 mm
(Patas desplegadas y
elevador utilizado)
Altura mínima:
Aprox. 548 mm
Longitud del mango de
panorámica: Aprox. 275 mm
Carrera del elevador:
Aprox. 296 mm

Masa

Aprox. 1,2 kg

Accesorio suministrado

Manual de instrucciones (1)

El diseño y las especificaciones
están sujetos a cambio sin previo
aviso.

AIdentificación de

partes

1

Zapata para montaje de la
cámara

2

Tornillo y perilla de montaje
de la cámara

3

Pasador

4

Perilla de bloqueo de la
cabeza del trípode

5

Cabeza del trípode

6

Elevador

7

Nivel

8

Perilla de bloqueo del
elevador

9

Pata

10 Tirante
11 Palanca de bloqueo de la

zapata para montaje de la
cámara

12 Perilla de bloqueo de

panorámica

13 Seguro de inclinación
14 Mango de panorámica
15 Manivela elevadora
16 Palanca de bloqueo del ajuste

de longitud de las patas

BAjuste del trípode

1

Separe las patas hasta que el
trípode quede estable.

2

Presione hacia abajo el
tirante.

3

Desbloquee las palancas de
bloqueo del ajuste de
longitud de las patas.

4

Ajuste la longitud de las
patas.

5

Bloquee las palancas de
bloqueo del ajuste de
longitud de las patas.

CMontaje de la

cámara

Instale la batería, un “Memory
Stick”, y un videocasete en la
videocámara/cámara digital
antes de montarla en el trípode.
1

Tirando de la palanca de
bloqueo de la zapata para
montaje de la cámara
completamente hacia la
derecha, deslice dicha zapata
hacia fuera de la cabeza del
trípode.

2

Fije la zapata para montaje de
la cámara a ésta. Apriete
firmemente el tornillo.
Cuando fije la videocámara,
alinee el pasador con el
orificio de ubicación (a).

3

Tirando de la palanca de
bloqueo de la zapata para
montaje de la cámara
completamente hacia la
derecha, devuelva dicha
zapata con la cámara
montada a la cabeza del
trípode. Después, empuje la
palanca de bloqueo de la
zapata para montaje de la
cámara hacia la izquierda
para bloquear.

DAjuste de la altura

del elevador

1

Afloje la perilla de bloqueo
del elevador.

2

Abra la manivela elevadora.

3

Ajuste la altura girando la
manivela elevadora.

4

Apriete la perilla de bloqueo
del elevador.

EPanorámica y

picado

Antes de utilizar las funciones de
panorámica y picado, cerciórese
de que el elevador esté
firmemente bloqueado con la
perilla de bloqueo del mismo. Si
quedase desbloqueado, la cámara
podría sufrir sacudidas.

Panorámica
1

Afloje la perilla de bloqueo
de panorámica.

2

Ajuste la posición de la
cámara moviendo el mango
de panorámica.

3

Apriete la perilla de bloqueo
de panorámica.

Picado
4

Afloje el seguro de
inclinación.

5

Ajuste la posición de la
cámara moviendo el mango
de panorámica.

6

Apriete el seguro de
inclinación.

Français

Caractéristiques

Le VCT-R640 est un trépied pour
caméscopes/appareils photo
numériques.

ATTENTION

Ne jamais transporter le trépied
par le caméscope numérique ou
l’appareil photo.

Nettoyage
•Nettoyez le trépied avec un

chiffon doux, légèrement
imprégné d’une solution
détergente douce.

•Si vous avez utilisé le trépied à

un endroit exposé aux embruns
marins, essuyez-le bien avec un
chiffon sec avant de le ranger.

Spécifications

Charge maximale

3 kg (6 li 10 on)

Angle de panoramique
horizontal

360 degrés

Angle de panoramique vertical

90 degrés vers le bas
65 degrés vers le haut

Niveaux des pieds

3 niveaux

Dimensions

Hauteur maximale :
Appro. 1 441 mm (56

3

4

pouces)

(avec pieds écartés et élévateur)
Hauteur minimale :
Approx. 548 mm (21

5

8

pouces)

Longueur de la poignée
panoramique :
Approx. 275 mm (10

7

8

pouces)

Tige d’élévateur :
Approx. 296 mm (11

3

4

pouces)

Poids

Approx. 1,2 kg (2 li 10 on)

Accessoire fourni

Mode d’emploi (1)

La conception et les spécifications
peuvent être modifiées sans avis
préalable.

ANomenclature

1

Sabot de montage

2

Vis et molette de montage

3

Broche

4

Molette de verrouillage de la
tête de trépied

5

Tête de trépied

6

Elévateur

7

Niveau à bulle

8

Molette de verrouillage
d’élévateur

9

Pied

10 Montant
11 Levier de verrouillage de

sabot de montage

12 Molette de verrouillage de

panoramique

13 Bouton de verrouillage de

panoramique vertical

14 Poignée de panoramique
15 Manivelle de réglage en

hauteur de l’élévateur

16 Levier de verrouillage de

réglage de la longueur du pied

BRéglage du trépied

1

Ecartez les pieds jusqu’à ce
que le trépied soit stable.

2

Baissez le montant.

3

Débloquez les leviers de
verrouillage du réglage de la
longueur des pieds.

4

Ajustez la longueur des
pieds.

5

Rebloquez les leviers de
verrouillage du réglage de la
longueur des pieds.

CMontage du

caméscope/
appareil photo

Installez la batterie, un “Memory
Stick” et une cassette dans
l’appareil photo/caméscope
numérique avant de le mettre sur
le trépied.
1

Tout en tirant le levier de
verrouillage du sabot de
montage complètement vers
la droite, détachez le sabot de
montage de la tête de trépied.

2

Fixez le sabot de montage au
caméscope/appareil photo.
Serrez bien la vis.
Lorsque vous fixez un
caméscope, alignez la broche
sur l’orifice de
positionnement (a).

3

Tout en tirant le levier de
verrouillage du sabot de
montage vers la droite,
remettez le sabot de montage
avec le caméscope/appareil
photo dans la tête de trépied.
Poussez ensuite le levier de
verrouillage du sabot de
montage vers la gauche pour
bloquer le sabot.

DRéglage de la

hauteur de
l’élévateur

1

Desserrez la molette de
verrouillage de l’élévateur.

2

Dépliez la manivelle de
réglage en hauteur de
l’élévateur.

3

Réglez la hauteur du trépied
en agissant sur la manivelle
de réglage de l’élévateur.

4

Serrez la molette de
verrouillage de l’élévateur.

EPanoramiques

horizontal et
vertical

Avant de faire un panoramique
horizontal ou vertical, assurez-
vous que la molette de
verrouillage de l’élévateur est
bien verrouillée. Si elle ne l’est
pas, appareil photo le caméscope
risque de bouger.

Panoramique horizontal
1

Desserrez la molette de
verrouillage de panoramique.

2

Réglez la position du
caméscope/appareil photo en
bougeant la poignée de
panoramique.

3

Serrez la molette de
panoramique.

Panoramique vertical
4

Desserrez le bouton de
verrouillage de panoramique
vertical.

5

Ajustez la position du
caméscope/appareil photo en
bougeant la poignée de
panoramique.

6

Serrez le bouton de
verrouillage de panoramique
vertical.

Deutsch

Merkmale

Das Stativ VCT-R640 ist für
digitale Standbildkameras und
Camcorder bestimmt.

Vorsicht

Tragen Sie das Stativ nicht mit
angebrachter Standbildkamera
bzw. angebrachtem Camcorder.

Reinigung
•Verwenden Sie zur Reinigung

des Stativs ein weiches, leicht
mit einer milden
Reinigungslösung
angefeuchtetes Tuch.

•Nach dem Einsatz des Stativs in

Meeresluft wischen Sie es mit
einem weichen Tuch ab.

Technische Daten

Maximale Tragfähigkeit

3 kg

Schwenkwinkel

360 Grad

Neigewinkel

90 Grad nach unten,
65 Grad nach oben

Beinelemente

3 Stufen

Abmessungen

Max. Höhe: ca. 1 441 mm
(bei Beinspreizung und
Liftbetrieb)
Minimale Höhe: ca. 548 mm
Länge des Schwenkarms:
ca. 275 mm
Höhenverstellung:
ca. 296 mm

Gewicht

ca. 1,2 kg

Mitgeliefertes Zubehör

Bedienungsanleitung (1)

Änderungen, die dem
technischen Fortschritt dienen,
bleiben vorbehalten.

ABezeichnung der

Teile

1

Kameramonatageschuh

2

Kamerabefestigungsschraube
und -knopf

3

Zapfen

4

Stativkopfverriegelungsknopf

5

Stativkopf

6

Lift

7

Libelle

8

Liftverriegelungsknopf

9

Bein

10 Strebe
11 Verriegelungshebel des

Kameramontageschuhs

12 Schwenkverriegelungsknopf
13 Neigeverriegelungsknopf
14 Schwenkarm
15 Liftkurbel
16 Verriegelung für

Beinlängeneinstellung

BAufstellen des

Stativs

1

Spreizen Sie die Stativbeine,
damit das Stativ stabil steht.

2

Drücken Sie die Strebe nach
unten.

3

Lösen Sie die Verriegelung
für die
Beinlängeneinstellung.

4

Stellen Sie die Länge der
Beine ein.

5

Verriegeln Sie die
Verriegelung für die
Beinlängeneinstellung.

CAnbringen der

Kamera

Setzen Sie den Akku, den „Memory
Stick“ und die Cassette in die
digitale Standbildkamera bzw. den
Camcorder ein, bevor Sie die
Kamera wie folgt auf dem Stativ
montieren.

1

Halten Sie den
Verriegelungshebel des
Kameramontageschuhs ganz
nach rechts gedrückt, und
schieben Sie gleichzeitig den
Kameramontageschuh aus dem
Stativkopf heraus.

2

Bringen Sie den
Kameramontageschuh an der
Kamera an, und ziehen Sie die
Schraube gut fest.
Im Falle eines Camcorders
muss darauf geachtet werden,
dass der Zapfen in die Bohrung
eingreift (a).

3

Halten Sie den
Verriegelungshebel des
Kameraschuhs ganz nach
rechts gedrückt, und schieben
Sie gleichzeitig den
Kameramontageschuh mit der
daran befestigten Kamera in
den Stativkopf. Drücken Sie
dann den Verriegelungshebel
des Kameramonatageschuhs
nach links, um ihn zu
verriegeln.

DHöhenverstellung

1

Lösen Sie den
Liftverriegelungsknopf.

2

Klappen Sie die Liftkurbel
heraus.

3

Stellen Sie die Höhe mit der
Liftkurbel ein.

4

Ziehen Sie den
Liftverriegelungsknopf
wieder fest.

ESchwenken und

Neigen

Der Liftverriegelungsknopf muss
fest zugedreht werden, bevor Sie
die Kamera schwenken oder
neigen. Ansonsten wackelt die
Kamera möglicherweise.

Schwenken
1

Lösen Sie den
Schwenkverriegelungsknopf.

2

Stellen Sie die Position der
Kamera mit dem
Schwenkarm ein.

3

Arretieren Sie die
Schwenkverriegelung.

Neigen
4

Lösen Sie den
Neigeverriegelungsknopf.

5

Stellen Sie die Position der
Kamera mit dem
Schwenkarm ein.

6

Arretieren Sie den
Neigeverriegelungsknopf.

FÄndern des

Stativkopfwinkels

Das Stativ eignet sich sowohl für
Horizontal- als auch für
Vertikalaufnahmen.

•Lösen Sie den

Stativkopfverriegelungsknopf,
kippen Sie den Stativkopf
senkrecht nach rechts, und
arretieren Sie den Knopf
wieder.

Nederlands

Kenmerken

De VCT-R640 is een statief voor
een videocamera-recorder/
digitale fotocamera.

Voorzichtig

Draag nooit het statief mee
zolang er een videocamera-
recorder/digitale fotocamera op
is bevestigd.

Reinigen
•Veeg het statief schoon met een

zachte doek, licht bevochtigd
met wat milde vloeibare zeep.

•Als u het statief gebruikt aan de

kust, met zilte zeewind, veeg
het daarna dan zorgvuldig
schoon met een droge doek.

Technische gegevens

Maximaal draagvermogen

3 kg

Horizontale draaihoek

360 graden

Verticale kantelhoek

90 graden omlaag,
65 graden omhoog

Pootsegmenten

3 segmenten

Afmetingen

Maximale hoogte: ca. 1 441
mm
(poten geheel gespreid en
verlenghals uitgeschoven)
Minimale hoogte: ca. 548 mm
Lengte zwenkhandgreep:
ca. 275 mm
Instelbereik verlenghals:
ca. 296 mm

Gewicht

ca. 1,2 kg

Bijgeleverd toebehoren

Gebruiksaanwijzing (1)

Wijzigingen in ontwerp en
technische gegevens
voorbehouden, zonder
kennisgeving.

APlaats en functie

van de onderdelen

1

Camera-montageschoen

2

Camera-montageschroef en
borgring

3

Camera-borgpen

4

Borgknop voor statiefkop

5

Statiefkop

6

Verlenghals

7

Waterpas

8

Hoogtevergrendelknop

9

Poot

10 Steun
11 Borgknop voor camera-

montageschoen

12 Zwenkvergrendelknop
13 Kantelborgknop
14 Zwenkhandgreep
15 Middenzuil-hoogtezwengel
16 Pootlengte-vergrendelknop

BHet statief opstellen

1

Spreid de poten totdat het
statief stevig blijft staan.

2

Druk de steun omlaag.

3

Zet de pootlengte-
vergrendelknoppen los.

4

Schuif de poten uit tot de
gewenste lengte.

5

Zet de pootlengte-
vergrendelknoppen weer
vast.

CDe camera aanbrengen

Installeer een batterijpak, een
“Memory Stick” en een
videocassette in de videocamera-
recorder/digitale fotocamera
alvorens u die op het statief
aanbrengt.
1

Trek de borgknop voor de
camera-montageschoen geheel
naar rechts en schuif de
camera-montageschoen van de
statiefkop af.

2

Bevestig de camera-
montageschoen onder aan de
camera. Draai de borgschroef
stevig vast.
Bij het aanbrengen van een
videocamera-recorder zorgt u
dat de camera-borgpen in de
daarvoor bestemde opening (a)
valt.

3

Trek de borgknop voor de
camera-montageschoen weer
helemaal naar rechts en schuif
de camera-montageschoen met
de camera op de statiefkop.
Druk dan de borgknop voor de
camera-montageschoen naar
links om de camera vast te
zetten.

DHoogte instellen

met de verlenghals

1

Draai de
hoogtevergrendelknop los.

2

Klap de middenzuil-
hoogtezwengel uit.

3

Stel de hoogte in door aan de
middenzuil-hoogtezwengel
te draaien.

4

Draai de
hoogtevergrendelknop weer
vast.

EZijwaarts draaien en

voor/achterwaarts
kantelen

Alvorens u de camera zijwaarts
draait of omhoog/omlaag kantelt,
moet u nog even controleren of de
hoogtevergrendelknop wel stevig
vast zit. Als die knop los zit, kan
de camera bij het draaien nogal
trillen.

Zijwaarts draaien
1

Draai de zwenkvergrendel
knop los.

2

Draai de camera in de
gewenste stand door de
zwenkhandgreep zijwaarts te
bewegen.

3

Draai de zwenkvergrendel
knop weer vast.

Voor/achterwaarts kantelen
4

Draai de kantelborgknop los.

5

Kantel de camera voor- of
achterover door de
wenkhandgreep omhoog of
omlaag te bewegen.

6

Draai de kantelborgknop
weer vast.

FDe statiefkop

zijwaarts kantelen

U kunt de camera van de
normale horizontale stand
zijwaarts kantelen, van
landschap- naar portretstand, om
verticale opnamen te maken.
•Draai de borgknop voor de

statiefkop los, klap de statiefkop
naar rechts en draai dan de
borgknop voor de statiefkop
weer vast.

2

3

1

1

3

4

6

8

9

11

12

14

15

16

2

10

13

B

D

C

E

A

F

2

1

3

1

2

3

4

5

Svenska

Funktioner

VCT-R640 är ett stativ för
kameraspelare/digitala
stillbildskameror.

Obs

Bär aldrig stativet med
kameraspelaren/digitala
stillbildskameran monterad.

Rengöring
•Rengör stativet med en mjuk

trasa lätt fuktad med mild
rengöringslösning.

•Efter att ha använt stativet på

någon plats med havsvindar,
skall det torkas av med en torr
trasa.

Tekniska data

Maxbelastning

3 kg

Panoreringsvinkel

360 grader

Lutningsvinkel

90 grader nedåt,
65 grader uppåt

Inställningsnivåer för benlängd

3 nivåer

Dimensioner

Maxhöjd: c:a 1 441 mm
(med stativets ben särade och
vid användande av den
reglerbara mittpelaren)
Minimihöjd: c:a 548 mm
Panoreringshandtagets
längd: c:a 275 mm
Mittpelarens lyfthöjd:
c:a 296 mm

Vikt

C:a 1,2 kg

Medföljande tillbehör

Bruksanvisning (1)

Rätt till ändringar av utförande
och tekniska data förbehålls.

AStativets delar

1

Sko för kameramontering

2

Skruv och vred för
kameramontering

3

Sprint

4

Låsvred för stativfäste

5

Stativfäste

6

Reglerbar mittpelare

7

Nivåindikator

8

Låsvred för reglerbar
mittpelare

9

Ben

10 Stag
11 Låsspak för

kameramonteringsskon

12 Låsvred för panorering
13 Låsvred för lutning
14 Panoreringshandtag
15 Vev för justering av

mittpelarens längd

16 Låsspak för justering av

benlängd

BStälla in stativet

1

Sära stativets ben tills det står
stadigt.

2

Tryck ner staget.

3

Lossa låsspakarna för
justering av benlängden.

4

Justera stativets benlängd.

5

Lås benen genom att dra åt
låsspakarna.

CMontera kameran

Sätt i batterisatsen, Memory Stick
och en kassett i kameraspelaren/
digitala stillbildskameran innan
den monteras på stativet.
1

Dra kameramonteringsskons
låsspak så långt åt höger som
möjligt och skjut samtidigt ut
kameramonteringsskon från
stativfästet.

2

Sätt fast
kameramonteringsskon på
kameran. Dra åt skruven
ordentligt.
Vid fastsättning av
kameraspelaren, skall
sprinten passas in i
inriktningshålet (a).

3

Dra kameramonteringsskons
låsspak så långt åt höger som
möjligt och sätt tillbaka
kameramonteringsskon, med
kameran monterad, i fästet på
stativet. Skjut därefter
låsspaken för
kameramonteringsskon åt
vänster.

DJustera den

reglerbara
mittpelaren

1

Lossa mittpelarens låsvred.

2

Fäll upp veven för justering
av mittpelarens läng.

3

Justera höjden genom att
rotera veven.

4

Dra åt mittpelarens låsvred.

EPanorering och

lutning

Kontrollera att mittpelarens
låsvred är ordentligt åtdraget
innan du panorerar och lutar
kameran. Om vredet inte är
åtdraget, kommer det att orsaka
kameraskakningar.

Panorering
1

Lossa låsvredet för
panorering.

2

Justera kamerans läge genom
att flytta
panoreringshandtaget.

3

Dra åt låsvredet för
panorering.

Lutning
4

Lossa låsvredet för lutning.

5

Justera kamerans läge genom
att flytta
panoreringshandtaget.

6

Dra åt låsvredet för lutning.

FÄndra vinkeln på

stativfästet

Den horisontella
tagningspositionen för kameran
kan ändras till vertikal
tagningsposition.
•Lossa på låsvredet för

stativfästet, luta stativfästet åt
höger, dra sedan åt låsvredet för
stativfästet.

4

5

a

FChangement de

l’angle de la tête
de trépied

La position de panoramique peut
être changée: panoramique
horizortal ou vertical.
•Desserrez la molette de

verrouillage de la tête de
trépied, tournez la tête de
trépied vers la droite et
resserrez la molette.

1

5

2

3

6

4

7

FCambio del

ángulo de la
cabeza del trípode

La posición de toma horizontal
de la cámara podrá cambiarse a
la posición de toma vertica.
•Afloje la perilla de bloqueo de

la cabeza del trípode, coloque la
cabeza del trípode hacia la
derecha, y después vuelva a
apretar la perilla.

Advertising
