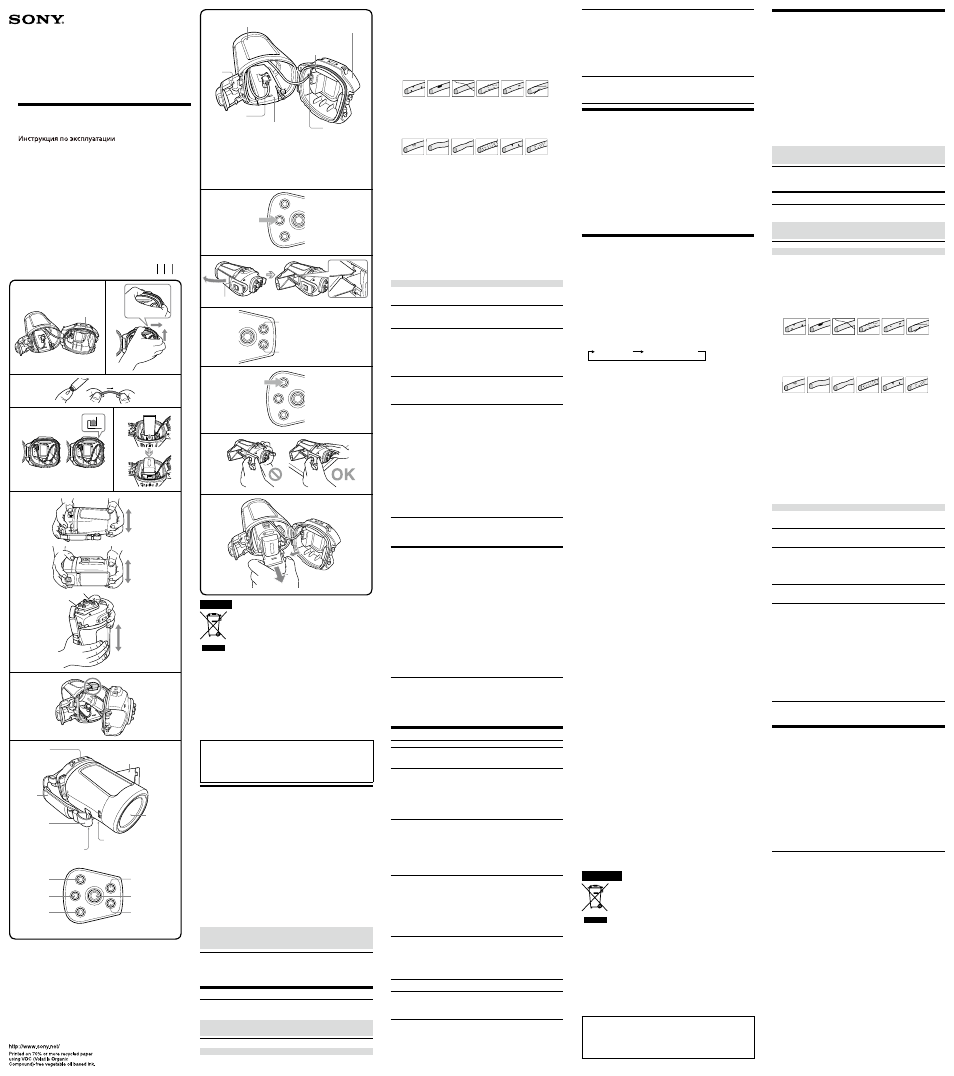

4-170-879-31(1)

SPK-CXA

© 2010 Sony Corporation Printed in Japan

Waterproof Case

Sports Pack

Istruzioni per l’uso
Manual de instruções

Italiano

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile

in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di

raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere

considerato come un normale rifiuto domestico, ma deve invece essere consegnato

ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.

Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete

a prevenire potenziali conseguenze negative per l’ambiente e per la salute che

potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio

dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate

circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio

locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato.

< Avviso per i clienti residenti nei paesi che applicano le direttive UE >

Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075

Giappone. Il Rappresentante autorizzato per la conformità alle direttive EMC e per la sicurezza

dei prodotti è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per

qualsiasi questione relativa alľassistenza o alla garanzia, consultare gli indirizzi forniti a parte nei

relativi documenti.

La custodia sportiva SPK-CXA (di seguito semplicemente chiamata “custodia”) è

destinata esclusivamente alle videocamere digitali Sony (di seguito semplicemente

chiamate “videocamera”) HDR-CX370V/CX370/CX350V/CX350/CX305/CX300/

CX170/CX155/CX150/CX116/CX115/CX110, DCR-SX83/SX73/SX63/SX53/SX44/

SX43/SX34/SX33.

* I modelli di videocamera qui sopra menzionati potrebbero non essere disponibili in

alcuni Paesi o Regioni.

Questa custodia permette di usare sotto la pioggia e al mare le videocamere con essa

compatibili.

Utilizzabile sott’acqua a una profondità massima di 5 metri.

Per istruzioni sull’utilizzo della videocamera con questa custodia si prega di

leggere le istruzioni per l’uso della videocamera stessa.

Prima di registrare si raccomanda di accertarsi che la videocamera funzioni

correttamente e che non vi siano infiltrazioni di acqua nella custodia.

Sony declina qualsiasi responsabilità per eventuali danni che la videocamera e la

batteria potrebbero subire e in relazione al valore economico delle registrazioni

qualora nella custodia penetri acqua a causa di un uso non appropriato.

Precauzioni per l’uso

Non sottoporre il vetro anteriore a forti urti, poiché si potrebbe fratturare.

Non aprire la custodia sulla spiaggia né sull’acqua. Preparativi quali l’inserimento

della videocamera e la sostituzione della scheda “Memory Stick Duo” devono essere

condotti lontano dall’alta umidità e dall’aria salina.

Non lanciare la custodia in acqua.

Non usarla in presenza di forti onde.

Non usarla inoltre nelle seguenti condizioni:

in luoghi molto caldi o umidi

in acqua a temperature superiori a 40˚C.

a temperature inferiori a 0˚C.

In queste condizioni, infatti, la condensa dovuta all’umidità o le infiltrazioni d’acqua

potrebbero danneggiare la custodia.

Non installare la videocamera nella custodia mentre ci si trova in un luogo umido. In

caso contrario si potrebbe formare della condensa.

A temperature superiori a 35˚C la custodia non dovrebbe essere usata per più di

un’ora per volta.

Non lasciare per lungo tempo la custodia esposta alla luce solare diretta. Qualora ciò

si renda inevitabile si raccomanda almeno di proteggerla con un asciugamano o in

altro modo.

Non aprire il dispositivo di chiusura della custodia quando non è appoggiata su una

superficie stabile. Potrebbe infatti cadere e danneggiarsi.

Durante il trasporto della custodia a bordo di aerei si raccomanda di tenerla aperta

usando lo spaziatore fornito in dotazione. Tenendola completamente chiusa e

bloccata, infatti, le variazioni di pressione nella cabina passeggeri potrebbero in

seguito renderne difficoltosa l’apertura. A bordo di aerei si raccomanda di tenerla nel

modo illustrato in figura .

Se sulla custodia si deposita dell’olio solare lo si deve rimuovere completamente con

acqua tiepida.

Esso potrebbe infatti causarne lo scolorimento o il danneggiamento (screpolatura)

superficiale.

Infiltrazioni d’acqua

Cessare immediatamente l’uso della custodia qualora si noti che vi è penetrata

dell’acqua.

Se la videocamera si dovesse bagnare si raccomanda di rivolgersi immediatamente al

più vicino centro di assistenza Sony.

Il costo della riparazione è tuttavia a carico del cliente.

Uso della guarnizione a tenuta d’acqua

Cos’è la guarnizione a tenuta d’acqua?

È l’anello di gomma che impedisce all’acqua di penetrare nella custodia (si prega di

vedere l’illustrazione .)

La manutenzione della guarnizione a tenuta d’acqua è molto importante.

Se non la si sottopone a manutenzione secondo le istruzioni fornite l’acqua

potrebbe infatti penetrare nella custodia causandone l’affondamento.

Uso della guarnizione a tenuta d’acqua

Inserimento della guarnizione

Non si deve procedere con l’inserimento della guarnizione mentre ci si trova in luoghi

polverosi o sabbiosi.

Montaggio corretto

Bom exemplo

Правильно

Montaggio errato

Mau exemplo

Неправильно

1 Rimuovere la guarnizione a tenuta d’acqua (come mostra l’illustrazione

).

Per rimuovere la guarnizione occorre premerla e farla scorrere in direzione della

freccia. Essa è sufficientemente allentata da poterla rimuovere con facilità.

Occorre fare attenzione a non graffiare la guarnizione con le unghie.

Per rimuoverla non si devono usare oggetti appuntiti o metallici. Questi

potrebbero infatti graffiare o comunque danneggiare la scanalatura della custodia

o la guarnizione stessa.

2 Controllare visivamente la guarnizione.

In particolare si deve verificare l’eventuale presenza dei tipi di corpo estraneo qui

di seguito indicati. Se presenti occorre rimuoverli con un panno morbido o un

tessuto di carta:

Sulla guarnizione si sono depositati sporcizia, sabbia, capelli, polvere, sale,

frammenti di filo o corpi estranei di altra natura?

Vi è del lubrificante vecchio sulla guarnizione?

Sporcizia Sabbia

Capelli

Polvere

Sale

Frammenti di filo

Con la punta di un dito verificare che attorno alla guarnizione non vi sia sporcizia

non visibile.

Dopo avere strofinato la guarnizione si raccomanda di verificare che non vi sia

rimasta alcuna traccia di fibra di carta.

Verificare che la guarnizione non presenti crepe, deformazioni, distorsioni, piccole

fenditure, graffi, inclusioni di sabbia e altre anomalie ancora. Se presenta crepe o

graffi la si deve sostituire con una guarnizione nuova.

Crepe Deformazioni Distorsioni

Piccole

fenditure

Graffi

Inclusioni di

sabbia

3 Controllare visivamente la scanalatura ove ha sede la guarnizione.

A volte nella scanalatura possono penetrare granelli di sabbia o di sale indurito. In tal

caso li si deve rimuovere con un forte soffio d’aria o strofinando la guarnizione con

un batuffolo di cotone. Dopo la pulizia ci si dovrà accertare che nella scanalatura non

siano rimaste tracce di fibra di cotone.

4 Analogamente ispezionare la superficie di contatto del lato opposto della

guarnizione a tenuta d’acqua.

5 Spalmare la guarnizione con il lubrificante

Con la punta di un dito distendere una piccola goccia di lubrificante sull’intera

superficie della guarnizione (come mostra l’illustrazione ).

Per questa operazione si raccomanda di non usare né carta né alcun tipo di tessuto,

poiché le fibre di questi materiali potrebbero aderire alla guarnizione.

È necessario che sull’intera superficie della guarnizione vi sia sempre un sottile

strato di lubrificante. Esso infatti la protegge e ne previene l’usura.

Dopo avere spalmato il lubrificante sulla guarnizione la si deve immediatamente

inserire nella scanalatura della custodia. Non la si deve lasciare inutilizzata su un

tavolo o in altri luoghi.

6 Inserire la guarnizione nella scanalatura della custodia.

La guarnizione deve essere inserita nella scanalatura in modo uniforme e

accertandosi che:

Non siano presenti tracce di sporcizia.

Non sia deformata (come mostra l’illustrazione ).

Come verificare l’eventuale presenza d’infiltrazioni d’acqua

Dopo avere inserito la guarnizione a tenuta d’acqua chiudere la custodia senza ancora

installarvi la videocamera. Immergere quindi la custodia per circa tre minuti in acqua a

una profondità di circa 15 cm prestando attenzione a qualsiasi eventuale infiltrazione.

Manutenzione

Se si lascia asciugare la custodia mentre nella scanalatura della guarnizione vi è ancora

acqua di mare vi si potrebbero formare cristalli di sale con pericolo di danneggiamento

dell’integrità funzionale della guarnizione stessa.

Durata della guarnizione a tenuta d’acqua

La durata della guarnizione a tenuta d’acqua varia con la frequenza e le condizioni d’uso

della custodia. Generalmente è di circa un anno.

Anche se la guarnizione presenta crepe o graffi, qualsiasi deformazione e l’usura ne

riducono la capacità impermeabile. Si raccomanda quindi di sostituirla non appena si

notano crepe, deformazioni, distorsioni, piccole fenditure, graffi, inclusioni di sabbia o

altre anomalie ancora.

Dopo la sostituzione ci si dovrà nuovamente accertare che nella custodia non penetri

acqua.

Lubrificante

Per la lubrificazione della guarnizione si raccomanda di usare il lubrificante fornito in

dotazione. L’uso di lubrificanti di altri produttori potrebbe causare il danneggiamento

della guarnizione a tenuta d’acqua e la conseguente perdita d’impermeabilità della

custodia.

Essiccante

L’essiccante fornito in dotazione è efficace contro l’appannamento.

Esso deve essere inserito nella custodia un’ora o due prima di usarla.

L’inserimento deve essere effettuato dopo avere montato la videocamera

sull’apposito attacco della custodia, collegata la spina audio/di telecomando e inseritovi

completamente l’apparecchio.

L’essiccante va introdotto nella custodia sino in fondo (come mostra l’illustrazione ).

Note

L’essiccante deve essere introdotto nella custodia soltanto dopo avervi installato la

videocamera.

Esso deve essere collocato tra la guida dell’attacco di montaggio della videocamera

e il corpo anteriore della custodia. Occorre tuttavia prestare attenzione affinché non

rimanga intrappolato nell’attacco stesso.

Fare altresì attenzione a non stringere l’essiccante nel corpo posteriore della custodia.

L’essiccante rimasto inutilizzato deve essere conservato nella confezione originale che

dovrà essere quindi mantenuta ben chiusa. Una volta completamente essiccato lo si

può usare circa 200 volte.

Per aumentare ulteriormente l’effetto antiappannante è opportuno usare sempre un

essiccante nuovo.

Si raccomanda di non riporre nella confezione l’essiccante usato, poiché ridurrebbe

l’effetto di quello ancora inutilizzato.

Dopo l’uso si raccomanda altresì di non lasciarlo nella custodia.

Guarnizione a tenuta d’acqua e lubrificante

La guarnizione a tenuta d’acqua e il lubrificante possono essere acquistati presso il più

vicino rivenditore Sony.

Guarnizione a tenuta d’acqua (articolo n. 4-171-698-01)

Lubrificante (articolo n. 2-582-620-01)

Manutenzione

Dopo l’uso della custodia in immersione o comunque vicino all’acqua la si deve

scuotere diverse volte mantenendola nella posizione illustrata in modo da rimuovere

qualsiasi goccia di liquido. La medesima operazione deve essere eseguita nuovamente

dopo averla lasciata asciugare circa due ore prima d’introdurla e conservarla in una

borsa. (come mostra l’illustrazione ).

Dopo aver registrato in luoghi battuti da brezza marina, mantenendo il dispositivo

di chiusura ben bloccato si raccomanda di lavare bene la custodia con acqua dolce

rimuovendo qualsiasi traccia di sale e di sabbia e, quindi, di asciugarla con un panno

morbido e asciutto. La custodia deve essere lasciata immersa nell’acqua dolce per

circa 30 minuti. Se non si rimuove qualsiasi traccia di sale le varie parti metalliche

potrebbero danneggiarsi o corrodersi favorendo così la penetrazione di acqua.

Durante l’immersione della custodia nell’acqua dolce occorre fare attenzione a non

urtarla con altri corpi. Quando la pressione idrostatica è bassa e la curvatura della

guarnizione è piccola, un impatto di forza eccessiva potrebbe favorire l’infiltrazione

d’acqua nella custodia. Per rimuovere la sabbia eventualmente depositatasi attorno ai

tasti si suggerisce di sciacquare la custodia con acqua dolce e, mantenendoli rivolti in

basso, premendoli lentamente 2 o 3 volte.

Se sulla custodia si deposita dell’olio solare lo si deve rimuovere completamente con

acqua tiepida.

Le zone interne della custodia devono essere pulite con un panno morbido e asciutto.

Non si deve usare acqua.

Le operazioni di manutenzione appena descritte devono essere eseguite dopo ogni uso

della custodia Per pulirla, in particolare, non si devono usare solventi, alcol, benzina o

diluenti, poiché tali sostanze potrebbero danneggiarne le superfici.

Conservazione della custodia

Per evitare l’usura della guarnizione a tenuta d’acqua si suggerisce di applicare alla

custodia l’apposito distanziatore fornito in dotazione (come mostra l’illustrazione ).

Per evitare l’usura della guarnizione si può altresì mantenere chiusa la custodia senza

chiudere il dispositivo di chiusura.

Si deve impedire qualsiasi accumulo di polvere sulla guarnizione.

Si deve inoltre evitare di conservare la custodia in un luogo molto caldo, freddo e/o

umido, oppure insieme a canfora o naftalina, poiché in tali condizioni si potrebbe

danneggiare.

Risoluzione dei problemi

Sintomo

Causa Azioni

correttive

La videocamera

non registra il

suono.

La spina audio/di telecomando

non è collegata.

Collegare la spina audio/di

telecomando alla presa A/V, A/V

OUT o A/V di telecomando della

videocamera.

Penetra acqua nella

custodia.

Il dispositivo di chiusura non

è ben chiuso.

La guarnizione a tenuta

d’acqua non è correttamente

inserita.

Sulla guarnizione a tenuta

d’acqua vi sono graffi o crepe.

Il cavo è rimasto intrappolato

tra il corpo anteriore e quello

posteriore della custodia.

Chiudere il dispositivo di

chiusura sino a udirne lo scatto.

Sistemare la guarnizione a tenuta

d’acqua uniformemente nella

scanalatura.

Sostituire la guarnizione con una

nuova.

Liberare il cavo affinché il corpo

posteriore si possa chiudere

ermeticamente.

La funzione di

registrazione non

opera.

Il pacco batteria è scarico.
La spina di telecomando non

è collegata.


La scheda “Memory Stick

Duo” non ha più spazio

libero.

La memoria interna è

completamente esaurita

Ricaricare completamente il

pacco batteria.

Collegare la spina audio/di

telecomando alla presa A/V, A/V

OUT o A/V di telecomando della

videocamera.

Inserire un’altra scheda “Memory

Stick Duo” oppure cancellarne i

dati non più necessari.

Cancellare dalla memoria interna

i dati non più necessari.

La videocamera

non si accende.

Con alcuni modelli

di videocamera sono

necessari alcuni secondi

dall’accensione prima che

siano pronti a registrare.

Non si tratta tuttavia di un

malfunzionamento.

Non è possibile accendere

subito dopo lo spegnimento.

Prima d’iniziare a registrare

occorre verificare che la

videocamera sia pronta.


Dopo lo spegnimento dello

schermo LCD della videocamera

occorre attendere almeno dieci

secondi prima di riaccendere la

custodia.

Risulta difficoltoso

premere i tasti

della custodia,

oppure sembrano

incastrarsi o

non ritornano

rapidamente in

posizione.

Anche nei tasti della custodia

vi sono guarnizioni a tenuta

d’acqua.

Ciò si potrebbe verificare la prima

volta che si usa la custodia dopo

molto tempo. Non si tratta di un

malfunzionamento.

Non si riesce a

regolare lo zoom.

Il cavo sta intralciando la leva

dello zoom.

Disporre diversamente il cavo.

Non si riesce

a bloccare

correttamente

il dispositivo di

chiusura.

Il cavo è rimasto intrappolato

tra il corpo anteriore e quello

posteriore della custodia.

Liberare il cavo affinché il corpo

posteriore si possa chiudere

ermeticamente.

Il vetro è appannato

o ricoperto di

condensa.

A volte quando si apre il corpo

posteriore della custodia si nota

all’interno dell’appannamento

o della condensa. Essendo sia

il corpo posteriore che quello

anteriore costruiti con doppia

parete, tra le due si può creare,

appunto, un appannamento o

della condensa. Non si tratta

di un malfunzionamento. Tale

appannamento o condensa non

si crea in ogni caso all’interno

della custodia.

Non si tratta di un

malfunzionamento. Non è

necessario prendere alcuna misura

correttiva.

L’attacco di

montaggio della

videocamera è

inceppato e non si

blocca.

Vi potrebbe essere rimasto

intrappolato l’essiccante.

Liberare l’attacco dall’essiccante.

Caratteristiche tecniche

Materiali

Plastica (PC e ABS) e vetro

Impermeabilità

Guarnizioni a tenuta d’acqua e dispositivo di chiusura

Microfono incorporato

Stereo

Dimensioni

Circa 120 Ч 103 Ч 207 mm (l/a/p)

(escluse la cinghia e l’imbottitura di presa)

Peso

Circa 670 g (solo la custodia sportiva)

Accessori inclusi

Custodia impermeabile (1)

Tracolla (1)

Attacco di montaggio della videocamera (A (1)/B (1))

Piastra della vite del treppiede (1)

Anello antiriflesso (M30 Ч Ш 47 (1)/M30 Ч Ш 39 (1))

Lubrificante (1)

Distanziatore (1)

Essiccante (1)

Corredo di documentazione stampata

Disegno e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Uso della custodia sportiva

Preparazione

1 Installare la videocamera nella custodia.

Per istruzioni sull’installazione della videocamera si prega di vedere la sezione “Guida

per la preparazione della custodia sportiva”.

2 Accendere la custodia.

Premere il tasto POWER della custodia per accendere sia quest’ultima sia la

videocamera. La videocamera è impostata nel modo di registrazione video.

Note

Quando si lascia la videocamera in standby per cinque minuti o più essa si spegne

automaticamente per impedire che il pacco batteria si scarichi.

Dalla videocamera è tuttavia possibile regolare l’impostazione “A.SHUT OFF” di

questa funzione su [Never].

Per informazioni particolareggiate a questo riguardo si prega di consultare le

istruzioni per l’uso della videocamera.

Per riportare la videocamera in standby si deve porre nuovamente su “ON”

l’interruttore POWER.

3 Impostare il modo di funzionamento della videocamera.

Con il tasto MODE della custodia si può selezionare il modo di funzionamento della

videocamera nel seguente ordine:

Modo di

registrazione filmati

Modo di

registrazione immagini fisse

Mentre si osserva lo schermo LCD della videocamera nello specchio retrattile

premere il tasto MODE della custodia sino a quando appare il modo desiderato.

Per informazioni particolareggiate su ciascun modo di funzionamento della

videocamera si prega di vederne le istruzioni per l’uso.

Apertura dello specchio retrattile

È possibile registrare guardando l’immagine riflessa nello specchio retrattile.

1 Afferrare la parte marcata “

” dello specchio retrattile e aprirlo.

2 Aprire le alette e inserire le sporgenze nei rispettivi fori.

Per richiudere lo specchio retrattile

Sganciare le sporgenze delle alette e chiudere innanzi tutto l’aletta inferiore.

Registrazione

Registrazione di filmati

La registrazione dei filmati può avvenire nella scheda “Memory Stick Duo” o nella

memoria interna.

1 Premere il tasto MODE della custodia per impostare la videocamera nel

modo di registrazione filmati.

2 Premere il tasto START/STOP.

Si avvia così la registrazione.

Per arrestare la registrazione

Premere il tasto START/STOP.

Se si preme ancora una volta il tasto START/STOP la registrazione si riavvia.

Per spegnere

Prima di porre il tasto POWER nella posizione “OFF” occorre arrestare la registrazione.

Zoomata (vedere l’illustrazione

)

La velocità della zoomata può avvenire a due passi.

Per zoomare lentamente occorre premere solo brevemente il tasto dello zoom, mentre

per zoomare più velocemente occorre premerlo più a lungo.

Per zoomare in allontanamento si deve premere il tasto di ripresa grandangolare.

Per zoomare in avvicinamento si deve premere il tasto di ripresa tele.

Registrazione di immagini fisse

La registrazione delle immagini fisse può avvenire nella scheda “Memory Stick Duo” o

nella memoria interna.

1 Premere il tasto MODE della custodia per impostare la videocamera nel

modo di registrazione di immagini fisse.

2 Premere lievemente il tasto PHOTO.

L’indicatore verde in cima allo schermo LCD cessa di lampeggiare per rimanere

acceso di luce fissa. Ora è possibile registrare un’immagine fissa.

* L’immagine non viene ancora registrata.

3 Premere ora a fondo il tasto PHOTO.

A questo punto la videocamera registra l’immagine che appare sullo schermo.

Alcuni modelli di videocamera dispongono della funzione “Dual Rec”. Per

informazioni particolareggiate a questo riguardo si prega di vedere le

istruzioni per l’uso della videocamera.

Note

Con questa custodia non è possibile usare la funzione Nightshot né altre funzioni

per la ripresa al buio.

Con questa custodia non è possibile usare la lampada incorporata e il flash della

videocamera né le funzioni di ripresa tele-macro.

Con questa custodia non è possibile usare le funzioni SteadyShot, RILEVAM.VOLTI,

di retroilluminazione automatica e spot (misura dell’esposizione e della messa a

fuoco) né il microfono interno della videocamera.

Con questa custodia non è possibile usare la funzione GPS per l’identificazione della

posizione geografica della videocamera.

Alcuni modelli di videocamera permettono di selezionare per i filmati e le immagini

fisse più di un supporto di memoria (ad esempio la “Memory Stick” e la memoria

interna). Per informazioni particolareggiate a questo riguardo si prega di vedere le

istruzioni per l’uso della videocamera.

Esistono diversi tipi di schede “Memory Stick Duo”. I vari tipi di scheda sono

compatibili con modelli diversi di videocamera. Per informazioni particolareggiate a

questo riguardo si prega di vedere le istruzioni per l’uso della videocamera.

Per mantenere immobile la videocamera durante la ripresa delle immagini fisse si

suggerisce di afferrarla sia con la mano sinistra sia con la mano destra, mantenendo

la parte superiore del braccio destro aderente al corpo, e di premere quindi il tasto

PHOTO con il pollice della mano sinistra.

Durante la registrazione dei filmati occorre fare attenzione a non ostacolare il

microfono con le dita.

Rimozione della videocamera

1 Spegnere la videocamera premendo il tasto POWER (come mostra la figura

-1).

2 Rilasciare il dispositivo di chiusura e aprire il corpo posteriore. (come

mostra la figura -2)

Per informazioni al riguardo si prega di vedere il passo 1 della sezione “Installazione

della videocamera” della guida per la preparazione della custodia.

Note

Prima di aprire la custodia si deve rimuovere qualsiasi traccia di umidità sia da

essa sia da sé stessi. Si deve infatti evitare che la videocamera si bagni.

Prima di sbloccare il dispositivo di chiusura della custodia si raccomanda di

deporla su un tavolo o un’analoga superficie orizzontale. Non aprire il dispositivo

di chiusura della custodia quando non è appoggiata su una superficie stabile.

3 Estrarre dalla custodia l’attacco di montaggio della videocamera (come

mostra la figura -3).

Sbloccare afferrando la manopola su un lato dell’attacco di montaggio della

videocamera ed estrarla lentamente.

4 Estrarre la videocamera sino a quando le spine ad essa collegate iniziano a

sporgere dalla custodia e, quindi, scollegarle.

Note

La spina audio/di telecomando deve essere scollegata afferrandola direttamente

anziché per il cavo.

Liberare il cavo se è trattenuto dal fermacavo.

Non la si deve scollegare afferrandola per il cavo, né si deve tirare l’attacco di

montaggio della videocamera mentre la spina è ancora collegata. In caso contrario

si potrebbe danneggiare la spina stessa o la presa della videocamera.

5 Rimuovere ora l’attacco di montaggio della videocamera.

Português

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida

útil (Aplicável na União Europeia e em países Europeus com sistemas de

recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não

deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num

ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos.

Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais

consequências negativas para o ambiente bem como para a saúde, que de outra

forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem

dos materiais contribuirá para a conservação dos recursos naturais. Para obter

informação mais detalhada sobre a reciclagem deste produto, por favor contacte o

município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde

adquiriu o produto.

< Nota para os clientes nos países que apliquem as Directivas da UE >

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075

Japan. O Representante Autorizado para EMC e segurança de produto é a Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327, Stuttgart, Germany. Para questões acerca de serviço e

acerca da garantia, consulte as moradas fornecidas em separado, nos documentos de serviço e

garantia.

Esta caixa estanque SPK-CXA (referida a seguir como “esta unidade”) destina-se a

ser utilizada exclusivamente com câmaras de vídeo digital da Sony (referidas a seguir

como “câmara”) HDR-CX370V/CX370/CX350V/CX350/CX305/CX300/CX170/

CX155/CX150/CX116/CX115/CX110, DCR-SX83/SX73/SX63/SX53/SX44/SX43/

SX34/SX33.

* Os modelos de câmaras acima podem não estar disponíveis em todos os países/

regiões.

A utilização desta unidade com uma câmara compatível permite-lhe gravar à chuva

ou à beira-mar.

Pode ir a uma profundidade máxima de 5 m debaixo de água.

Para saber como utilizar a sua câmara com esta unidade, consulte o manual de

instruções da câmara.

Antes de começar a filmar, assegure-se de que a câmara está a funcionar

correctamente e de que não haja infiltrações de água.

A Sony não se responsabiliza por quaisquer danos na câmara, bateria, etc. nem

por quaisquer custos de gravação, se ocorrer infiltração de água como resultado

de uma utilização incorrecta desta unidade.

(continua no verso da página)

POWER

START/

STOP

T

W

MODE


1

Tasto di ripresa tele

Botão teleobjectiva

Кнопка телеобъектива

Tasto di ripresa grandangolare

Botão grande angular

Кнопка широкоугольной съемки

3

*1 Sulla cima il tasto START/STOP è marcato con un anello rosso.

*2 Il tasto POWER è marcato in verde.

*1 Há um círculo vermelho no cimo do botão START/STOP.

*2 Há uma marca verde no botão POWER.

*1 На верхней стороне кнопки START/STOP присутствует красный круглый

символ.

*2 На кнопке POWER присутствует зеленый символ.

3

POWER

START/

STOP

MODE


POWER

START/

STOP

T

W


POWER

START/

STOP

MODE


Imbottitura

di presa

Pega

Накладка

захвата

2

Guarnizione a tenuta

d’acqua

O-ring

Уплотнительное

кольцо

Specchio retrattile

Espelho retráctil

Выдвижное зеркало

Gancio per tracolla

Fixador para correia do ombro

Крючок для плечевого ремня

Attacco di montaggio

della videocamera

Sapata de montagem

da câmara

Установочный

башмак камеры

Tasto POWER*

2

Botão POWER*

2

Кнопка POWER*

2

Foro di montaggio per treppiede

Orifício de montagem do tripé

Гнездо для штатива

Tasto PHOTO

Botão PHOTO

Кнопка PHOTO

Corpo anteriore

Corpo da frente

Передняя часть корпуса

Vetro anteriore

Vidro da frente

Переднее

стекло

Microfono stereo

Microfone estéreo

Стереомикрофон

Tasto di ripresa

grandangolare

Botão grande angular

Кнопка

широкоугольной

съемки

Tasto START/STOP*

1

Botão START/STOP*

1

Кнопка START/STOP*

1

Tasto di ripresa tele

Botão teleobjectiva

Кнопка

телеобъектива

Tasto MODE

Botão MODE

Кнопка MODE

Corpo posteriore

Parte posterior do corpo

Задняя часть корпуса

Guarnizione a

tenuta d’acqua

O-ring

Уплотнительное кольцо

Fermacavo

Respectivo fixador

Держатель кабеля

Spina audio/di

telecomando

Ficha de Áudio/

Telecomando

Штекер аудио/

дистанционного

управления

Dispositivo di

chiusura

Fecho

Защелка

Cinghia de presa

Correia da pega

Ремень захвата

Precauções quanto à utilização

Não sujeite o vidro da frente a fortes impactos, pois o vidro pode rachar.

Evite abrir esta unidade na praia ou dentro de água. A preparação, como, por

exemplo, instalar a câmara e substituir o “Memory Stick Duo”, deve ser feita num

local onde a humidade seja baixa e não haja sal no ar.

Não atire esta unidade para dentro de água.

Evite utilizar esta unidade em locais com ondas muito fortes.

Evite utilizar esta unidade nas seguintes situações:

num local muito quente ou húmido;

em água com uma temperatura superior a 40 ˚C;

a uma temperatura inferior a 0 ˚C.

Nestas situações, pode formar-se condensação da humidade ou haver infiltrações de

água e danificar o equipamento.

Evite instalar a câmara num lugar húmido. A instalação num lugar húmido provoca a

condensação da humidade.

Não utilize esta unidade por mais de uma hora de cada vez com temperaturas

superiores a 35 ˚C.

Não deixe esta unidade exposta à luz directa do sol durante períodos prolongados.

Se não for possível evitar deixar esta unidade à luz directa do sol, certifique-se de que

tapa esta unidade com uma toalha ou outra protecção.

Não abra os fechos enquanto segurar nesta unidade. Se o fizer, pode deixar cair a

unidade e danificá-la.

Utilize o espaçador fornecido para manter esta unidade aberta se a transportar num

avião. Se ficar fechada, as alterações de pressão na cabina podem dificultar a sua

abertura. Recomenda-se que leve esta unidade para bordo de um avião no estado

demonstrado na Ilustração .

Se entrar protector solar na unidade, lave bem a unidade com água morna.

Se ficar protector solar nesta unidade, a superfície da mesma pode ficar descolorada

ou danificada (por exemplo, com fendas na superfície).

Infiltração de água

Se, por acaso, entrar água, pare imediatamente a exposição desta unidade à água.

Se a câmara se molhar, leve-a imediatamente ao revendedor Sony mais próximo.

Os custos de reparação têm de ser suportados pelo cliente.

Manusear o O-ring

O que é o O-ring?

O O-ring garante a qualidade estanque desta unidade ou de outro equipamento (veja a

Ilustração ).

A manutenção do O-ring é muito importante. Se não realizar a manutenção

do O-ring de acordo com as instruções, pode ocasionar uma infiltração de

água e o afundamento desta unidade.

Manusear o O-ring

Instalar o O-ring

Evite instalar o O-ring em locais poeirentos ou arenosos.

1 Retire o O-ring (veja a Ilustração ).

Para retirar o O-ring, pressione-o e deslize-o na direcção da seta, conforme

ilustrado. O O-ring tem suficiente folga para poder ser facilmente removido.

Tenha cuidado para não riscar o O-ring com as suas unhas.

Não utilize um objecto pontiagudo ou metálico para remover o O-ring. Esse tipo

de objecto pode riscar ou danificar a ranhura ou o O-ring desta unidade.

2 Inspeccione o O-ring.

Verifique com atenção os seguintes pontos. Se houver os elementos indicados a

seguir, limpe-os com um pano macio ou lenço de papel.

Há sujidade, areia, cabelo, pó, sal, fios, etc., no O-ring?

Há lubrificante antigo no O-ring?

Sujidade

Areia

Cabelo

Sal

Fios

Passe levemente a ponta do dedo por toda a circunferência do O-ring e verifique

se há sujidade visível.

Tenha o cuidado de não deixar qualquer fibra de pano ou de lenço de papel no

O-ring depois de o limpar.

Inspeccione o O-ring para detectar eventuais fendas, desvios, distorções, cortes

finos, riscos, inclusão de areia, etc. Substitua o O-ring se ele estiver fendido ou

riscado.

Fendas

Desvios Distorções Cortes finos Riscos

Inclusão de areia

3 Inspeccione a ranhura do O-ring.

Grãos de areia ou sal cristalizado infiltram-se às vezes na ranhura. Remova-os com

cuidado, soprando com um pulverizador de ar ou limpando-os com uma cotonete.

Tenha o cuidado de não deixar fibras da cotonete no interior.

4 Inspeccione a superfície de contacto do outro lado do O-ring da mesma

forma.

5 Cubra o O-ring com lubrificante.

Utilize as pontas dos dedos para passar uma fina camada de lubrificante por toda a

superfície do O-ring com uma pequena gota de lubrificante (veja a Ilustração

).

Não utilize papel nem tecido, pois as fibras podem aderir ao O-ring.

Assegure-se de que há sempre uma fina camada de lubrificante na superfície do

O-ring. O lubrificante protege o O-ring e evita o seu desgaste.

Encaixe imediatamente o O-ring depois de o ter coberto com lubrificante. Não

deixe o O-ring lubrificado numa mesa ou outra superfície.

6 Encaixe o O-ring na ranhura desta unidade.

Encaixe o O-ring de forma uniforme na ranhura, prestando atenção aos seguintes

pontos:

Verifique se há sujidade no O-ring.

Certifique-se de que o O-ring não está torcido (veja a Ilustração ).

Como verificar se há infiltração de água

Depois de reposto o O-ring, feche esta unidade sem inserir o equipamento que vai

utilizar. Mergulhe esta unidade na água, a uma profundidade de cerca de 15 cm,

durante cerca de três minutos, e certifique-se de que não houve infiltração.

Manutenção

Se esta unidade secar com resíduos de água do mar na ranhura do O-ring, formam-se

cristais de sal que podem prejudicar a função do O-ring.

Vida útil do O-ring

A vida útil do O-ring varia de acordo com a frequência de utilização desta unidade e as

condições. Em termos gerais, a vida útil é de cerca de um ano.

Mesmo que um O-ring não esteja rachado nem riscado, a deformação ou o desgaste

reduz as suas qualidades de estanquidade. Substitua o O-ring por outro, caso encontre

rachas, desvios, distorções, cortes finos, riscos, inclusão de areia, etc.

Após a substituição, certifique-se de que não ocorre infiltração de água.

Lubrificante

Utilize o lubrificante fornecido. A utilização de lubrificantes de outros fabricantes pode

danificar o O-ring e causar infiltrações de água.

Dessecante

A utilização do dessecante fornecido é eficaz contra o embaciamento.

Coloque um novo dessecante nesta unidade 1 a 2 horas antes da gravação.

Coloque o dessecante nesta unidade depois de fixar a câmara na sapata de montagem

da câmara, ligar a ficha de Áudio/Telecomando e instalar a câmara nesta unidade.

Coloque o dessecante no fundo, conforme ilustrado (veja a Ilustração ).

Notas

Coloque sempre o dessecante nesta unidade depois de ter instalado a câmara.

Coloque o dessecante entre as calhas da sapata de montagem da câmara no interior

do corpo da frente. Tenha cuidado para não entalar o dessecante com a sapata de

montagem da câmara.

Tenha cuidado para não entalar o dessecante quando fechar a parte posterior do

corpo.

Guarde o dessecante não utilizado no saco original e mantenha o saco firmemente

fechado. Se secar o dessecante completamente, pode utilizá-lo cerca de 200 vezes.

Utilize um novo dessecante a cada vez para aumentar o efeito anti-embaciamento.

Não reponha o dessecante no saco após a sua utilização, pois reduzirá o efeito do

dessecante não utilizado.

Não deixe o dessecante nesta unidade depois de utilizado.

O-ring e lubrificante

Pode obter o O-ring e o lubrificante no revendedor Sony mais próximo.

O-ring (modelo no. 4-171-698-01)

Lubrificante (modelo no. 2-582-620-01)

Manutenção

Depois de utilizar esta unidade debaixo de água ou perto de água, segure-a na posição

ilustrada e abane-a várias vezes para remover qualquer água. Antes de guardar esta

unidade num saco, etc., deixe-a durante cerca de duas horas e depois segure-a na

posição ilustrada e abane-a várias vezes para remover completamente qualquer água

que possa existir (veja a Ilustração ).

Depois de gravar em locais com brisa marinha, lave bem esta unidade com água

doce, com os fechos fechados, para remover o sal e areia, limpando-a depois com um

pano macio seco. Recomenda-se mergulhar esta unidade em água doce durante cerca

de 30 minutos. Se a unidade ficar com sal na superfície, as partes metálicas podem

danificar-se ou enferrujar-se, o que pode causar a infiltração de água. Tenha cuidado

para que esta unidade não sofra embates quando tiver equipamento no interior e

quando a mergulhar em água doce. Quando a pressão da água for baixa, e a curvatura

do O-ring for limitada, um impacto excessivo pode causar a infiltração de água. Para

remover qualquer areia que se possa ter acumulado à volta dos botões, segure esta

unidade debaixo de água doce com os botões virados para baixo e depois prima e

liberte devagar cada botão 2 ou 3 vezes.

Se entrar protector solar na unidade, lave bem a unidade com água morna.

Limpe o interior desta unidade com um pano macio seco. Não lave o interior com

água.

Certifique-se de que executa os pontos de manutenção acima indicados sempre que

utilizar esta unidade.

Não utilize qualquer tipo de solvente, por exemplo, álcool, benzina ou diluente de

limpeza, pois pode danificar o acabamento da superfície desta unidade.

Quando guardar esta unidade

Fixe o espaçador fornecido com esta unidade para evitar o desgaste do O-ring (veja a

Ilustração ).

Feche esta unidade sem fechar os fechos para evitar o desgaste do O-ring.

Evite a acumulação de pó no O-ring.

Evite guardar esta unidade num local frio, muito quente ou húmido ou juntamente

com naftalina ou cânfora, pois estas condições podem danificar a unidade.

Advertising
