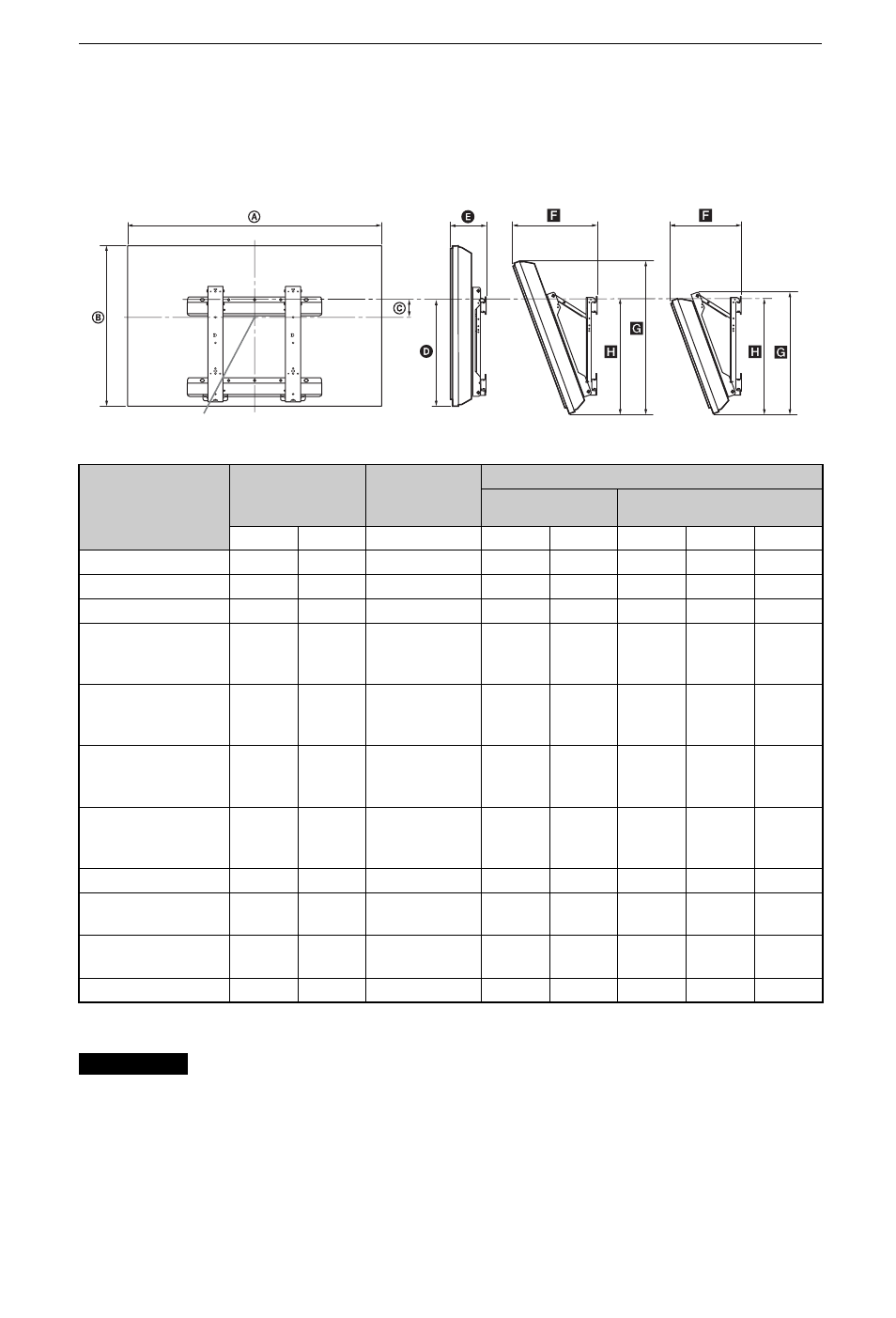

Tabela wymiarów instalacyjnych telewizora
Jednostka: cm
Wartości w powyższej tabeli mogą się nieco różnić, zależnie od sposobu instalacji.
Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej
cztery razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale
„Dane techniczne” (strona 12).
Nazwa modelu
KDL-
Wymiary
monitora
Wymiar
środkowy
ekranu
Długość dla każdego kąta montażu
Kąt (0
°)
Kąt (20
°)
A
B
C
D
E
F
G
H
60EX705
143,1
87,7
3,1
48,3
11,5
37,5
82,4
50,1
55EX715
127,8
76,5
4,1
43,1
11,3
35,2
71,9
45,2
52EX705
125,2
77,5
8,2
48,3
11,4
33,9
72,8
50,1
46EX719/46EX718/
46EX717/46EX716/
46EX715
108,5
65,6
9,5
43,1
12,1
32,3
61,6
45,4
46EX709/46EX708/
46EX707/46EX706/
46EX705
111,8
69,8
12,1
48,3
11,4
31,3
65,6
50,1
40EX719/40EX718/
40EX717/40EX716/
40EX715
95,2
58,1
13,3
43,1
12,1
29,7
54,6
45,4
40EX709/40EX708/
40EX707/40EX706/
40EX705
98,5
62,3
15,8
48,3
11,4
28,7
58,5
50,1
40EX605
95,2
58,1
13,3
43,1
12,0
29,7
54,6
45,4
32EX719/32EX717/
32EX716/32EX715
76,4
47,5
18,5
43,1
12,1
26,0
47,3
45,4
32EX709/32EX707/
32EX706/32EX705
81,1
50,7
19,7
45,9
11,5
25,7
49,7
47,8
32EX605
76,4
47,5
18,5
43,1
12,0
26,0
47,3
45,4
Centralny punkt ekranu
Nie dotyczy modelu
KDL-32EX719/
32EX717/32EX716/
32EX715/32EX709/
32EX707/32EX706/
32EX705/32EX605
Tylko modele
KDL-32EX719/
32EX717/32EX716/
32EX715/32EX709/
32EX707/32EX706/
32EX705/32EX605
OSTRZEŻENIE
