ARI Armaturen DP34 TRIDEM RU - Инструкция

Rev. 0040504001 4807 russisch
1.0 Общие положения к инструкции по
эксплуатации ................................................. 2
2.0 Предупреждения об опасности.................. 2
2.1 Значение символов ..............................................2
2.2 Пояснения к указаниям техники безопасности ...2
3.0 Хранение и транспортировка .................... 3
4.0 Описание ........................................................ 3
4.1 Область применения.............................................3
4.2 Принцип работы ....................................................3
4.3 Общий вид .............................................................4
4.4 Технические параметры........................................6
4.5 Обозначения ..........................................................6
5.0 Монтаж ............................................................ 7
5.1 Общие данные по монтажу ..................................7
5.2 Требования к месту установки .............................7
5.3 Вид клапана вместе с приводом ..........................8
5.4 Подключение управляющего давления .............10
5.5 Монтаж на клапане, принцип действия
„шпиндель привода выдвигается за счет силы
пружины“ ..............................................................10
5.6 Настройка исходной точки, принцип действия
“шпиндель привода выдвигается за счет силы
пружины” ............................................................. 10
5.7 Монтаж на клапане, принцип действия
„шпиндель привода втягивается за счет силы
пружины“ ..............................................................11
5.8 Настройка исходной точки, принцип действия
“шпиндель привода втягивается за счет силы
пружины“ ..............................................................11
6.0 Ввод в эксплуатацию ................................ 12
7.0 Снятие привода с клапана........................ 12
7.1 Демонтаж сервопривода .................................... 12
8.0 Уход и техническое обслуживание ......... 12
9.0 Причины и возможности устранения
помех ............................................................ 13
10.0 План поиска неисправностей ............... 13
11.0 Гарантия / Поручительство .................... 14
Содержание

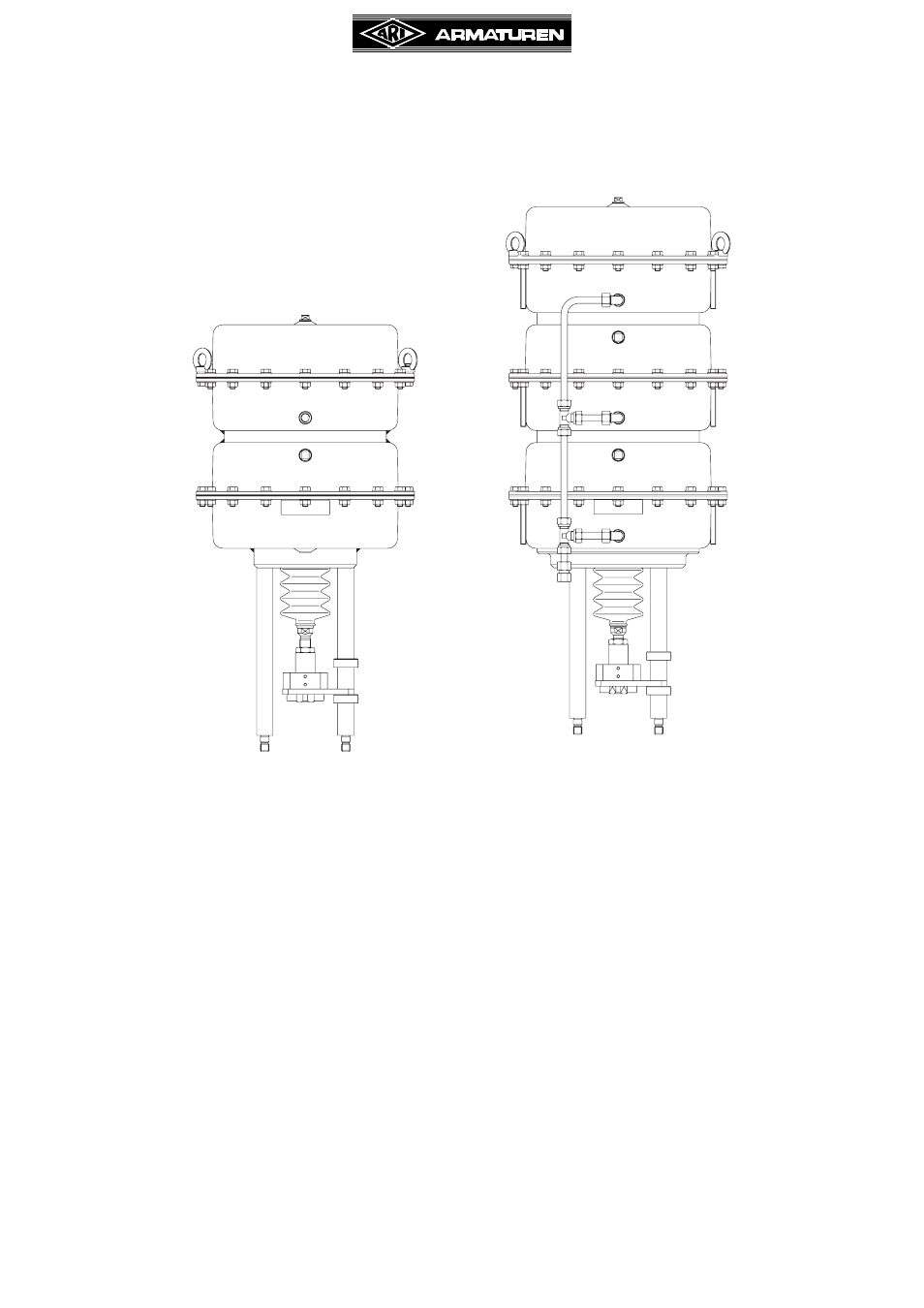

Инструкция по монтажу и эксплуатации
Пневматические сервоприводы -
DP34 Tandem / DP34 Tridem
DP34T DP34Tri
