79
RUS
РУССКИЙ
НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ
ПРИМЕЧАНИЕ
Разъем RS-232C на панели данного
устройства предназначен для использования
аппаратного и программного обеспечения
третьих сторон, управляемого с помощью
кабеля RS-232C. Ниже приведены
инструкции по программированию ПО и
проверки работы с помощью ПО телесети.
Соединительный кабель RS-232C не входит
в комплект поставки устройства.
НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА
УПРАВЛЕНИЯ
Настройка RS-232C

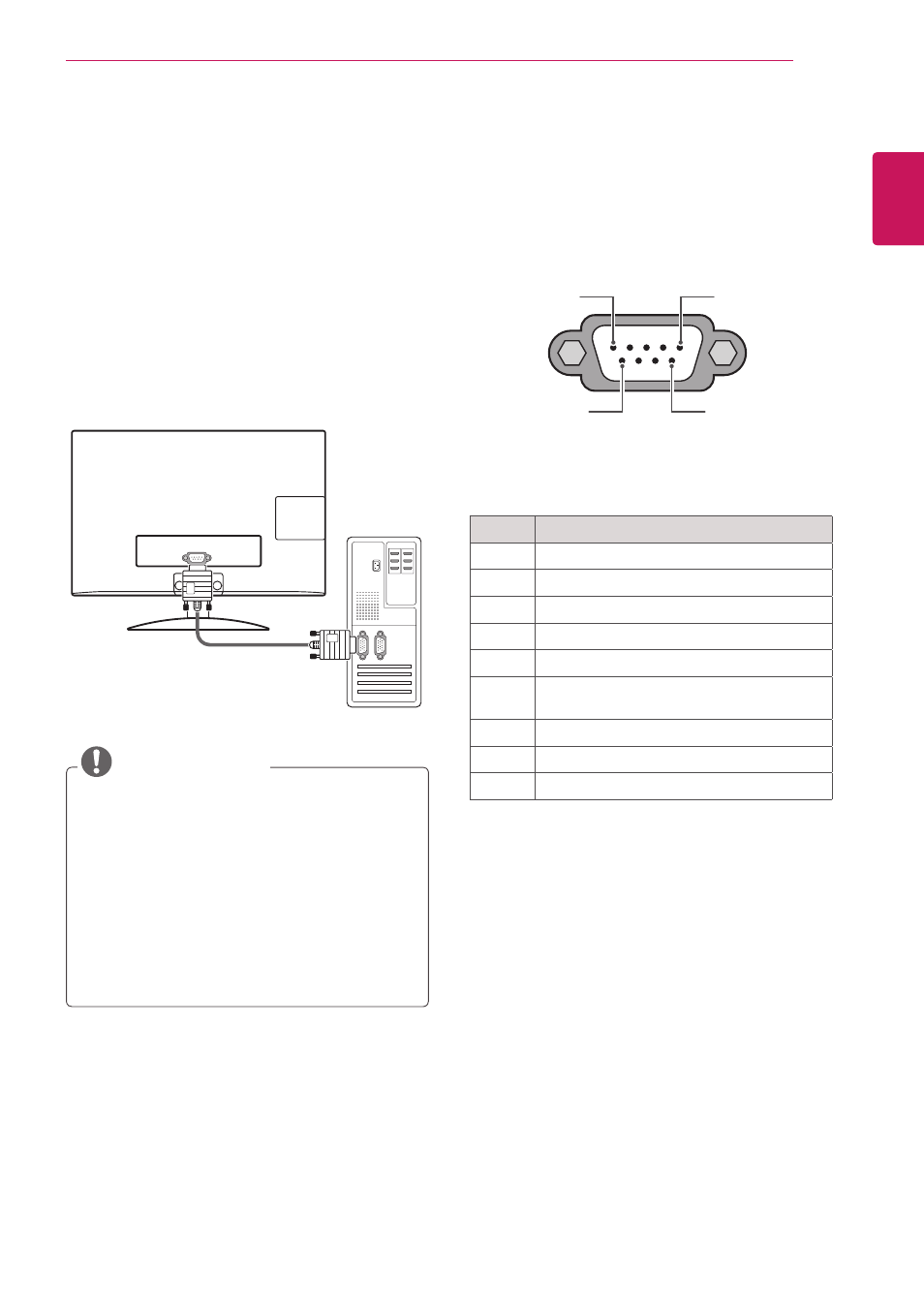

Подключите входной разъем RS-232C к
внешнему устройству управления (например,
к компьютеру или системе контроля аудио/
видео) для управления функциями телевизора
с внешнего устройства.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели монитора.
Тип разъема;
9-контактный, гнездовой
D-Sub
1
5
6
9
Входной разъем RS-232C
(УПРАВЛЕНИЕ И ОБСЛУЖИВАНИЕ)
№
Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND
6
DSR (готовность оборудования передачи
данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
RS-232C IN
(CONTROL & SERVICE)
