149

ПРИЛО

ЖЕНИЕ

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА

УПРАВЛЕНИЯ

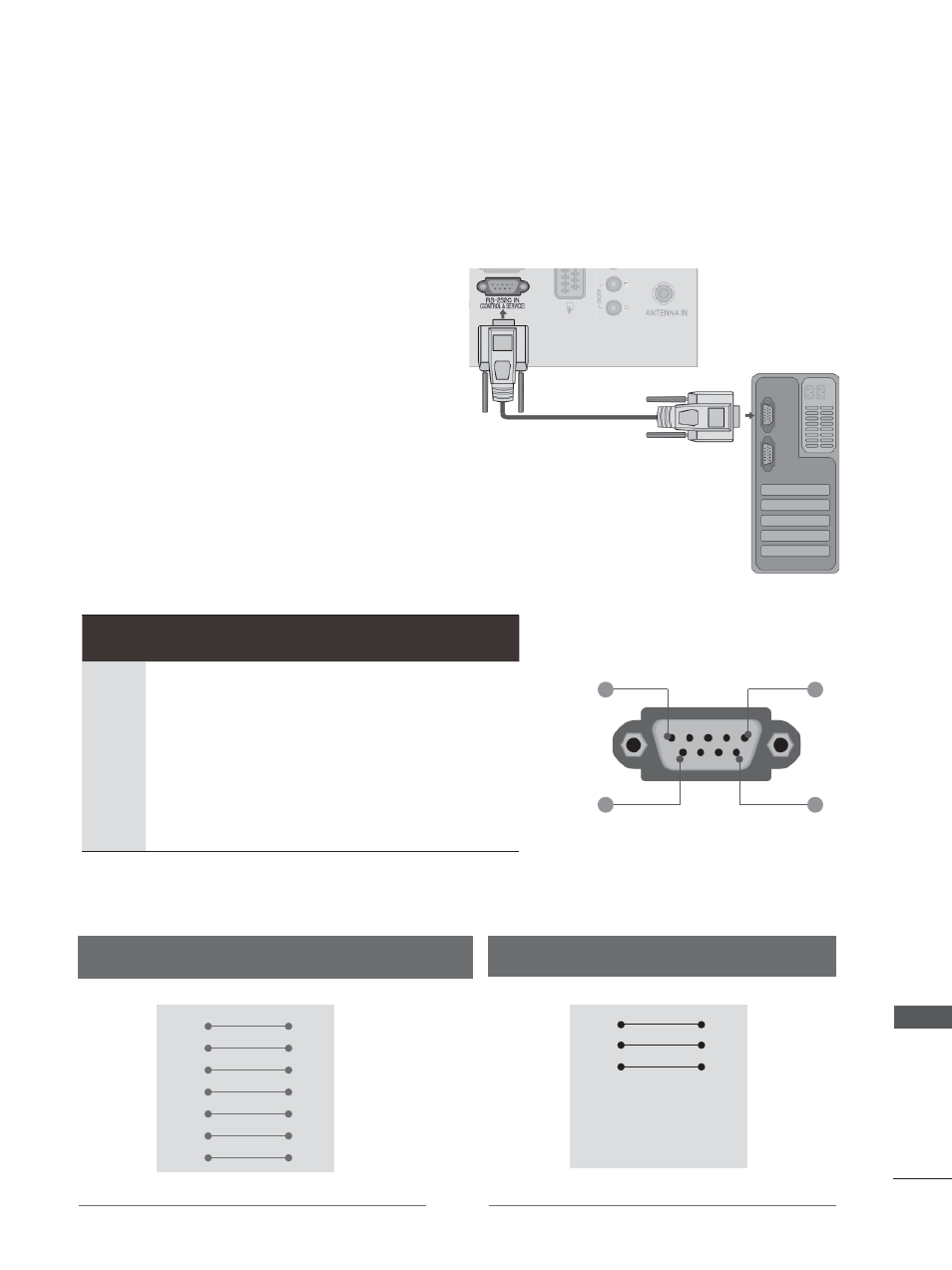

Установка RS-232C

Подключите входной разъем RS-232C к

внешнему устройству управления (например, к

компьютеру или системе контроля аудио/видео)

и управляйте функциями телевизора извне.
Подключите последовательный порт устройства

управления к разъему RS-232C,

расположенному на задней панели телевизора.

Соединительный кабель RS-232C не входит в

комплект поставки телевизора.

1

5

6

9

Конфигурации RS-232C

7-

проводные конфигурации

(

Стандартний кабель RS-232C)

PC

ТБ


RXD

2

3

TXD

TXD

3

2

RXD

GND

5

5

GND

DTR

4

6

DSR

DSR

6

4

DTR

RTS

7

8

CTS

CTS

8

7

RTS


D-Sub 9

D-Sub 9

3-

проводные конфигурации

(

нестандартный кабель)

PC

ТБ


RXD

2

3

TXD

TXD

3

2

RXD

GND

5

5

GND

DTR

4

6

DTR

DSR

6

4

DSR

RTS

7

7

RTS

CTS

8

8

CTS


D-Sub 9

D-Sub 9

Номер. Название контакта

1
2
3
4
5
6
7
8
9

Нет соединения
RXD (

прием данных)

TXD (

передача данных)

DTR (

готовность терминала)

GND (

земля)

DSR (

готовность оборудования передачи данных)

RTS (

готовность к передаче)

CTS (

готовность к приему)

Нет соединения

Тип разъема; 9-контактный, вилка D-Sub
